NPM-TT2
EJM1EJ-MB-13M-02
1
+
1
面補正XY ( PCサイズコンベヤー ) １
面補正XYキャリブレーションの方法を説明します。
8、3ノズルヘッドとも共通です。
●面補正ジグを設備の左側または右側の搬送コンベヤーに手で載せて操作します。
(面補正ジグ: N210141055AB、2枚)
●レーン1、レーン2同時にキャリブレーションを行います。
●キャリブレーション中に設備の電源を落とさないでください。
●面補正の前に、基板下受けピンをすべて取り外してください。
●面補正ジグがセットできない場合は、前工程設備より手動で搬入し、作業台(お客様にてご準備願います)
を用いて、ジグのセットを行ってください。
設備内に基板がないことを
確認して
●「エラー」が表示されたときは、設備
内の基板を取り出し、やり直す。
13-3-1-1
(幅調整が行われる)
(ヘッドが退避位置に移動する)
2

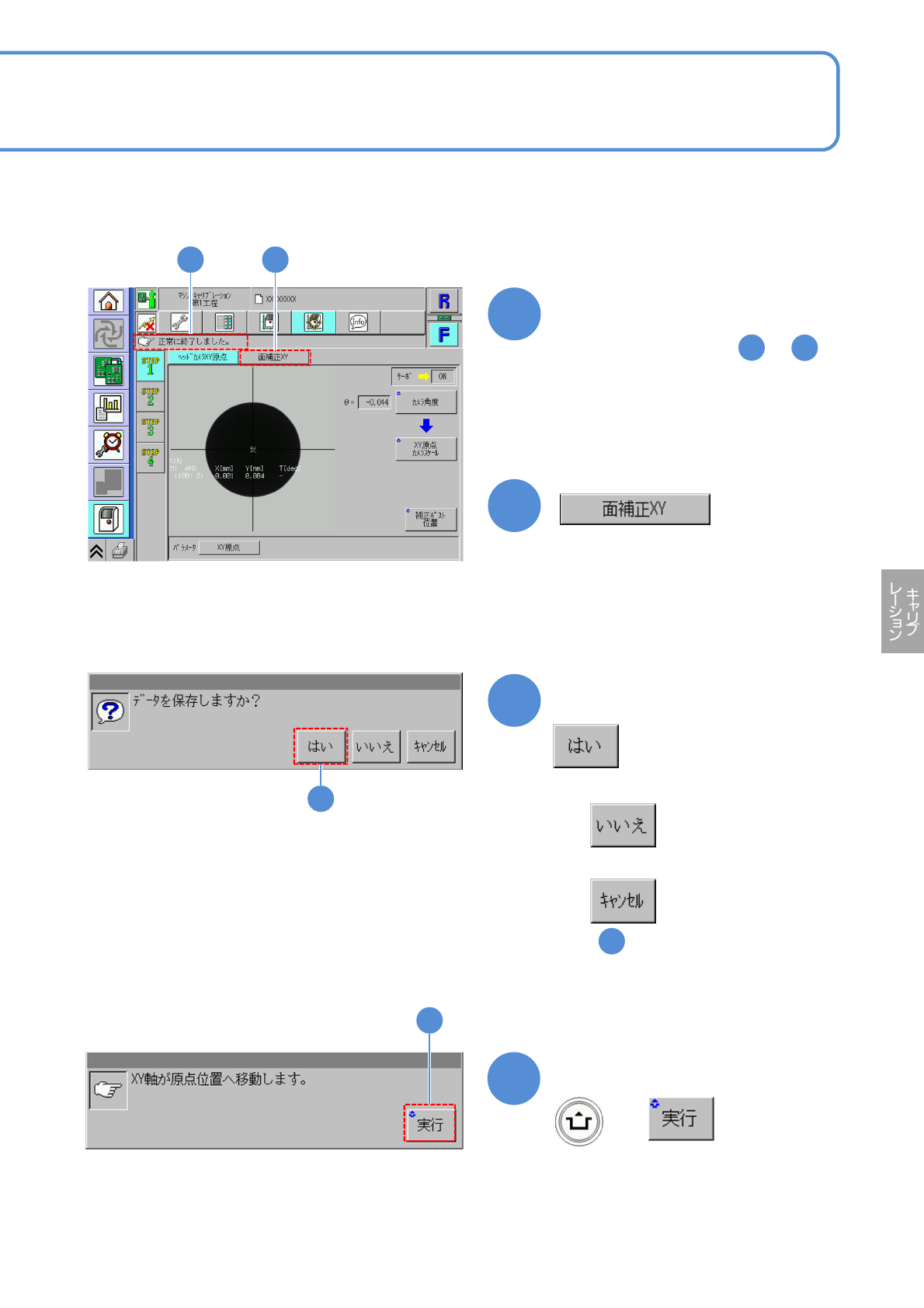

1回目の面補正XYの準備をする
4
3
安全カバーを開く
サーボスイッチOFF
面補正
XY
メンテナンス
編
13-3-1
NPM-TT2
EJM1EJ-MB-13M-02
13-3-1-2
5
面補正ジグをセットする
①面補正ジグを手で移動させて、面補正
ジグの左端を、基板コンベヤー上面の
左側ケガキ線に合わせる。(レーン1、
レーン2両方。各基板流れ方向にて共
通。)
②面補正ジグの基準マークを基準レール
側へセットする。
③基準レールに面補正ジグを押し当てる。
6
安全カバーを閉じる
7
サーボスイッチON
+
8
8
●面補正ジグがセットできない場合は、
前工程設備より手動で搬入し、作業台
(お客様にてご準備願います)を用いて、
ジグのセットを行ってください。
作業者
ケガキ線
基準マーク
基準マーク
基準レール
基準レール
レーン1
レーン2
面補正ジグ
●交換台車を取り外して面補正ジグを
セットすることも可能です。
