NPM- TT2 EJM1EJ-MB-13 M-02 13-3-1 -3 9 2 回目の面補正 XY の準備をする 11 10 安全カバーを開く 12 面補正ジグをセットする ①面補正ジグを手で移動させて、面補正 ジグの右端を、基板コンベヤー上面の 右側ケガキ線に合わせる。 ( レーン 1 、 レーン 2 両方。各基板流れ方向にて共 通。 ) ②面補正ジグの基準マークを基準レール 側へセットする。 ③基準レールに面補正ジグを押し当 てる…
NPM-TT2
EJM1EJ-MB-13M-02
13-3-1-2
5
面補正ジグをセットする
①面補正ジグを手で移動させて、面補正
ジグの左端を、基板コンベヤー上面の
左側ケガキ線に合わせる。(レーン1、
レーン2両方。各基板流れ方向にて共
通。)
②面補正ジグの基準マークを基準レール
側へセットする。
③基準レールに面補正ジグを押し当てる。
6
安全カバーを閉じる
7
サーボスイッチON
+
8
8
●面補正ジグがセットできない場合は、
前工程設備より手動で搬入し、作業台
(お客様にてご準備願います)を用いて、
ジグのセットを行ってください。
作業者
ケガキ線
基準マーク
基準マーク
基準レール
基準レール
レーン1
レーン2
面補正ジグ
●交換台車を取り外して面補正ジグを
セットすることも可能です。
NPM-TT2
EJM1EJ-MB-13M-02
13-3-1-3
9
2回目の面補正XYの準備をする
11
10
安全カバーを開く
12
面補正ジグをセットする
①面補正ジグを手で移動させて、面補正
ジグの右端を、基板コンベヤー上面の
右側ケガキ線に合わせる。(レーン1、
レーン2両方。各基板流れ方向にて共
通。)
②面補正ジグの基準マークを基準レール
側へセットする。
③基準レールに面補正ジグを押し当てる。
13
安全カバーを閉じる
14
15
メッセージを確認して
+
(面補正XYの計測が前側ヘッド・後側
ヘッドの順に行われる)
(計測終了後、ヘッドが退避位置に移動
する)
15
サーボスイッチON
サーボスイッチOFF
作業者
ケガキ線
基準マーク
基準マーク
基準レール
基準レール
レーン1
レーン2
面補正ジグ
●面補正ジグがセットできない場合は、
前工程設備より手動で搬入し、作業台
(お客様にてご準備願います)を用いて、
ジグのセットを行ってください。
面補正
XY
メンテナンス
編
13-3-1
面補正XY ( PCサイズコンベヤー ) 2
●交換台車を取り外して面補正ジグを
セットすることも可能です。
NPM-TT2
EJM1EJ-MB-13M-02
13-3-1-4

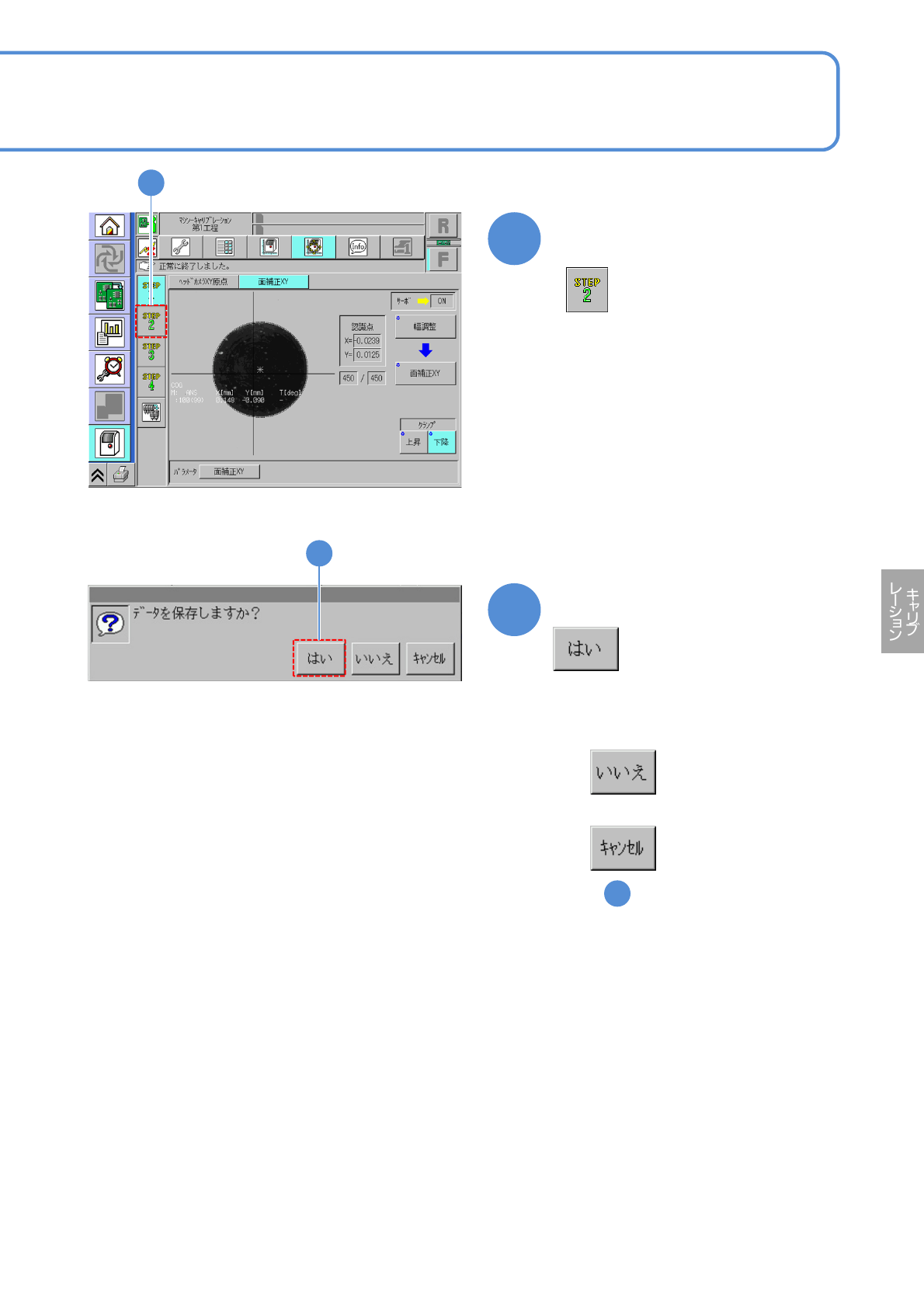

16
正常に終了したことを確認して
16
17
メッセージを確認して
(面補正XYデータが保存される)
●保存しないとき
●キャンセルするとき
( の画面のまま)
16
17
●エラーが発生した場合は、面補正
ジグが汚れていないか確認してくだ
さい。また、面補正ジグを正しく設
置し直してください。
