N7201A653J - 第317页
NPM- TT2 EJM1EJ-MB-13 M-02 13-3-1 -6
NPM-TT2
EJM1EJ-MB-13M-02
18
13-3-1-5
面補正ジグを取り出す準備をす
る
安全カバーを開く
19
20
面補正ジグを手で押して、左側
または右側の搬送コンベヤ―か
ら設備の外に押し出して取り出
す
21
22
安全カバーを閉じる
23
24
(面補正XYの操作を完了する)

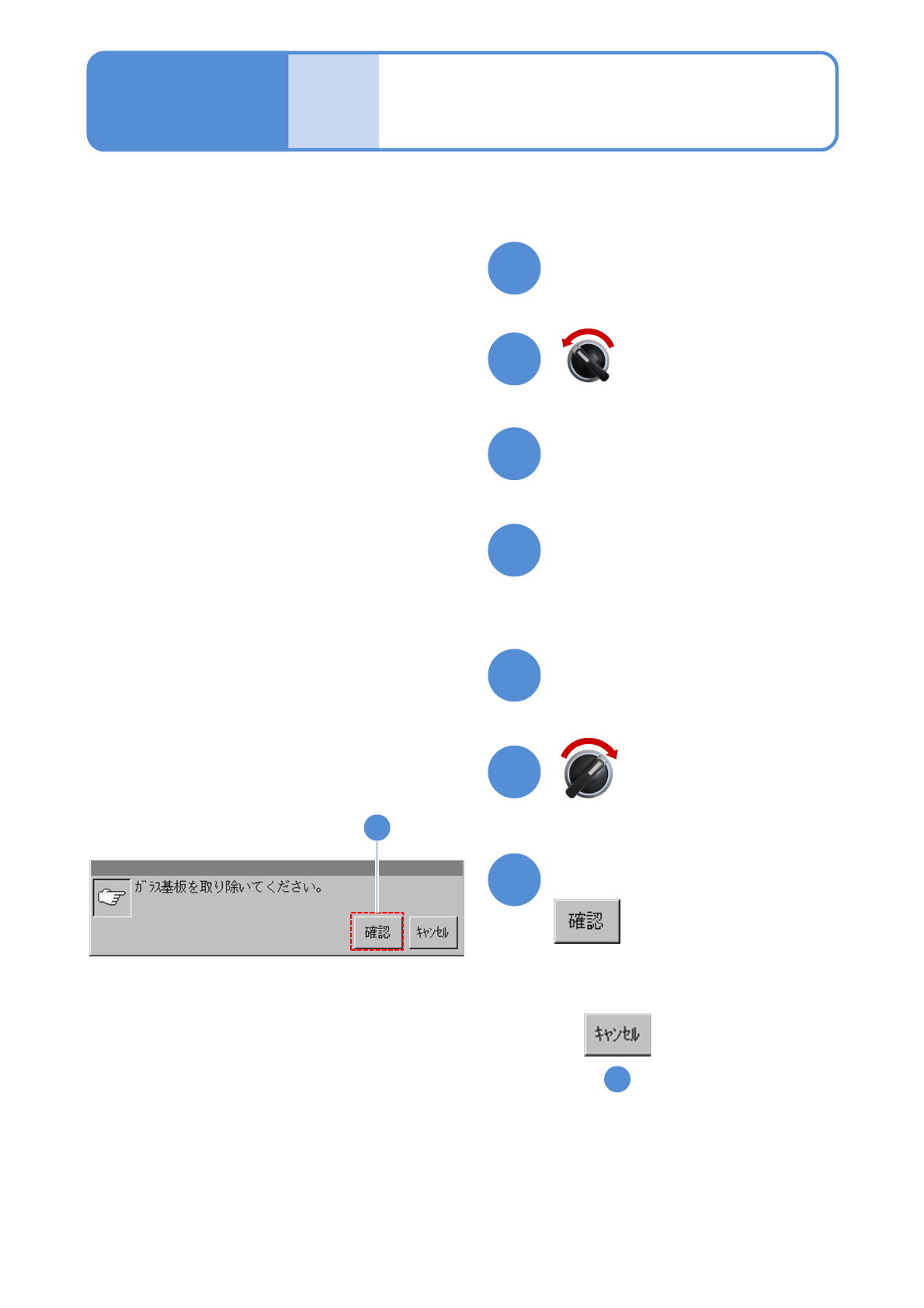

メッセージを確認して
●キャンセルするとき
( の画面のまま)
16
サーボスイッチON
サーボスイッチOFF
24
面補正
XY
メンテナンス
編
13-3-1
面補正XY ( PCサイズコンベヤー ) 3
NPM-TT2
EJM1EJ-MB-13M-02
13-3-1-6
NPM-TT2
EJM1EJ-MB-13M-02
+
1
面補正XY ( Mサイズコンベヤー ) １
(幅調整が行われる)
(ヘッドが退避位置に移動する)
設備内に基板がないことを確認
して
●「エラー」が表示されたときは、設備
内の基板を取り出し、やり直す。
1
13-3-2-1
2
1回目の面補正ＸＹの準備をする
4
3
サーボスイッチOFF
安全カバーを開く
面補正
XY
メンテナンス
編
13-3-2
面補正XYキャリブレーションの方法を説明します。
8、3ノズルヘッドとも共通です。
●面補正ジグを設備の左側または右側の搬送コンベヤーに手で載せて操作します。
(面補正ジグ: N210147296AC、1枚)
●キャリブレーション中に設備の電源を落とさないでください。
●面補正の前に、基板下受けピンをすべて取り外してください。
●面補正ジグがセットできない場合は、前工程設備より手動で搬入し、作業台(お客様にてご準備願います)
を用いて、ジグのセットを行ってください。
