NPM-TT2
EJM1EJ-MB-13M-02
13-3-2-2
6
安全カバーを閉じる
サーボスイッチON
7
8
+
8
5
面補正ジグをセットする
①面補正ジグを手で移動させて、面補正
ジグの左端を、基板コンベヤー上面の
左側ケガキ線に合わせる。(各基板流
れ方向にて共通。)
②面補正ジグの基準マークを基準レール
側へセットする。
③基準レールに面補正ジグを押し当てる。
●面補正ジグがセットできない場合は、
前工程設備より手動で搬入し、作業台
(お客様にてご準備願います)を用いて、
ジグのセットを行ってください。
基準マーク
‘FIXED RAIL SIDE(TYPEA)’
面補正ジグ
作業者
ケガキ線
基準レール
●交換台車を取り外して面補正ジグを
セットすることも可能です。
NPM-TT2
EJM1EJ-MB-13M-02
13-3-2-3
13
安全カバーを閉じる
サーボスイッチON
14
15
メッセージを確認して
+
15
面補正
XY
メンテナンス
編
13-3-2
9

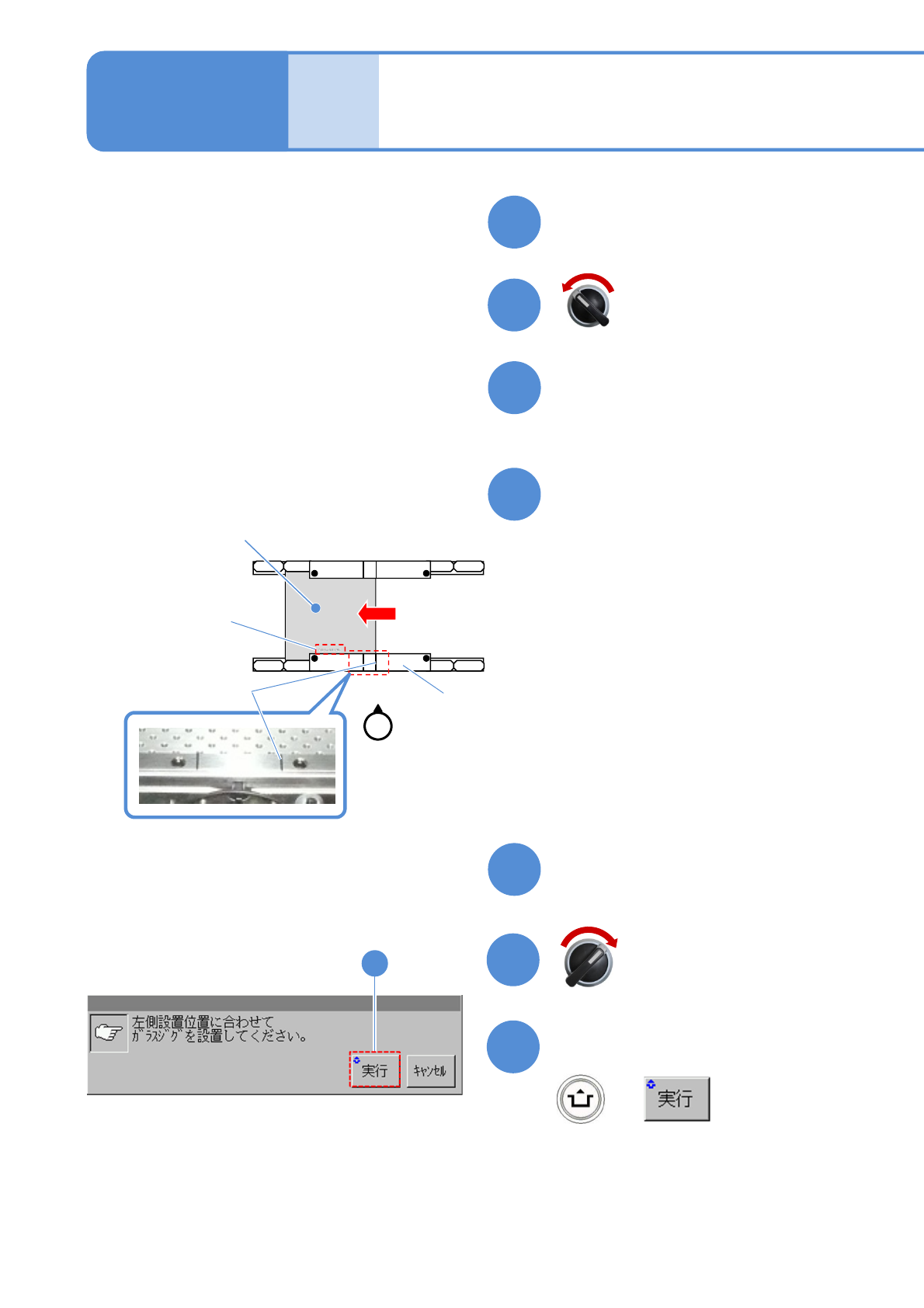

2回目の面補正XYの準備をする
11
10
安全カバーを開く
12
面補正ジグをセットする
①面補正ジグを手で移動させて、面補正
ジグの右端を、基板コンベヤー上面の
右側ケガキ線に合わせる。(各基板流
れ方向にて共通。)
②面補正ジグの基準マークを基準レール
側へセットする。
③基準レールに面補正ジグを押し当てる。
サーボスイッチOFF
作業者
ケガキ線
基準レール
面補正ジグ
●面補正ジグがセットできない場合は、
前工程設備より手動で搬入し、作業台
(お客様にてご準備願います)を用いて、
ジグのセットを行ってください。
面補正XY ( Mサイズコンベヤー ) 2
●交換台車を取り外して面補正ジグを
セットすることも可能です。
基準マーク
‘FIXED RAIL SIDE(TYPEA)’
(面補正XYの計測が前側ヘッド・後側
ヘッドの順に行われる)
(計測終了後、ヘッドが退避位置に移動
する)
NPM-TT2
EJM1EJ-MB-13M-02
13-3-2-4
16

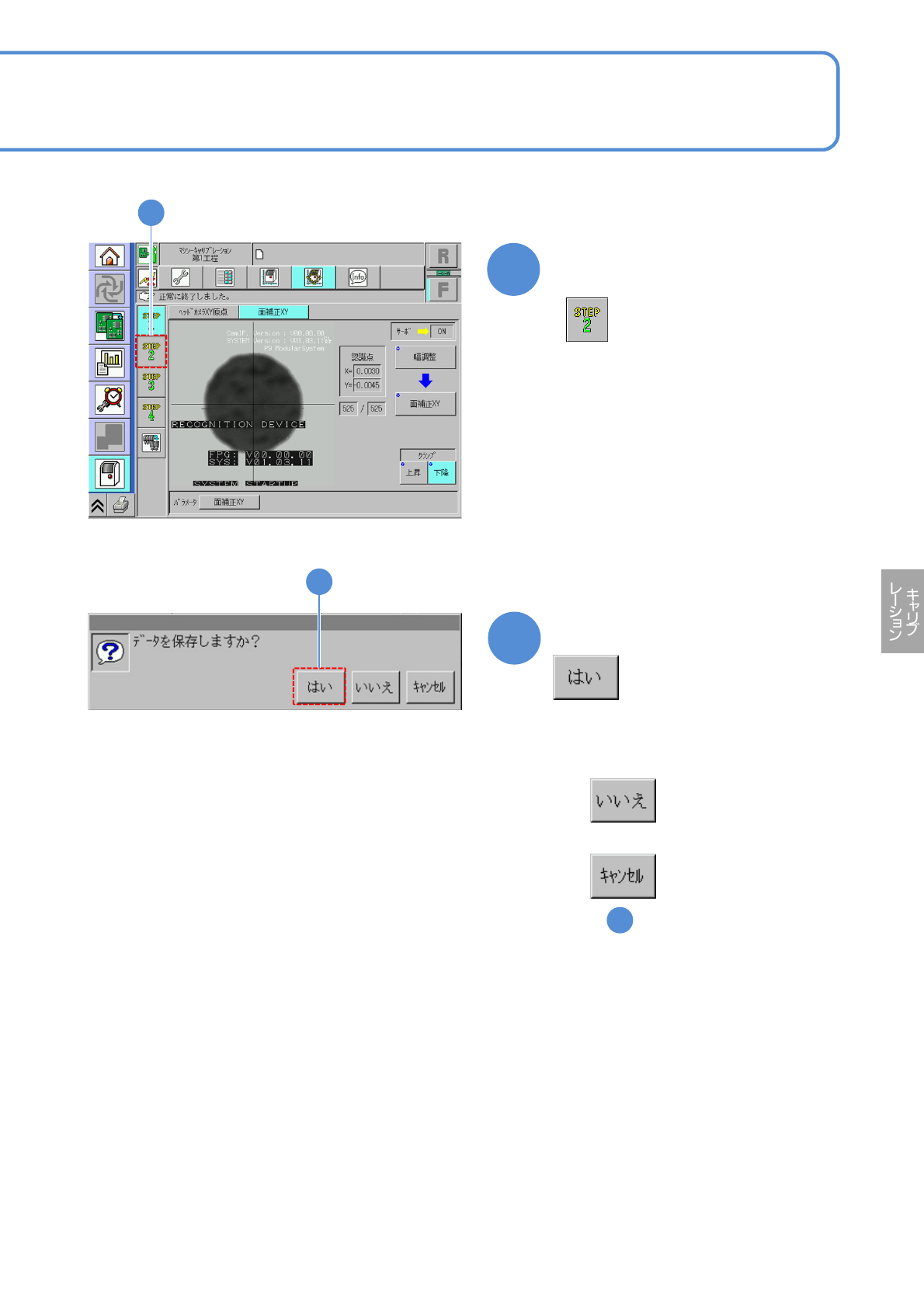

正常に終了したことを確認して
16
17
メッセージを確認して
(面補正XYデータが保存される)
17
●保存しないとき
●キャンセルするとき
( の画面のまま)
16
●エラーが発生した場合は、面補正
ジグが汚れていないか確認してくだ
さい。また、面補正ジグを正しく設
置し直してください。
