NPM- TT2 EJM1EJ-MB-13 M-02 2 ヘッド / 面補正 Z １ キャリブレーションをするヘッ ドを選ぶ + ( ヘッドが作業位置に移動する ) 2 8 ノズルヘッドでヘッド / 面補正 Z のキャリブレーションの方法を説明します。 3 ノズルヘッドとも共通です。 装着ヘッド １ 3 4 1 4 13-4 -1 1 3 高さ計測をするノズルポジショ ンを選ぶ ●初期画面はすべてのノズルポジション が選ばれている。キャ…

100%1 / 502
NPM-TT2
EJM1EJ-MB-13M-02
13-3-2-6
NPM-TT2
EJM1EJ-MB-13M-02
2

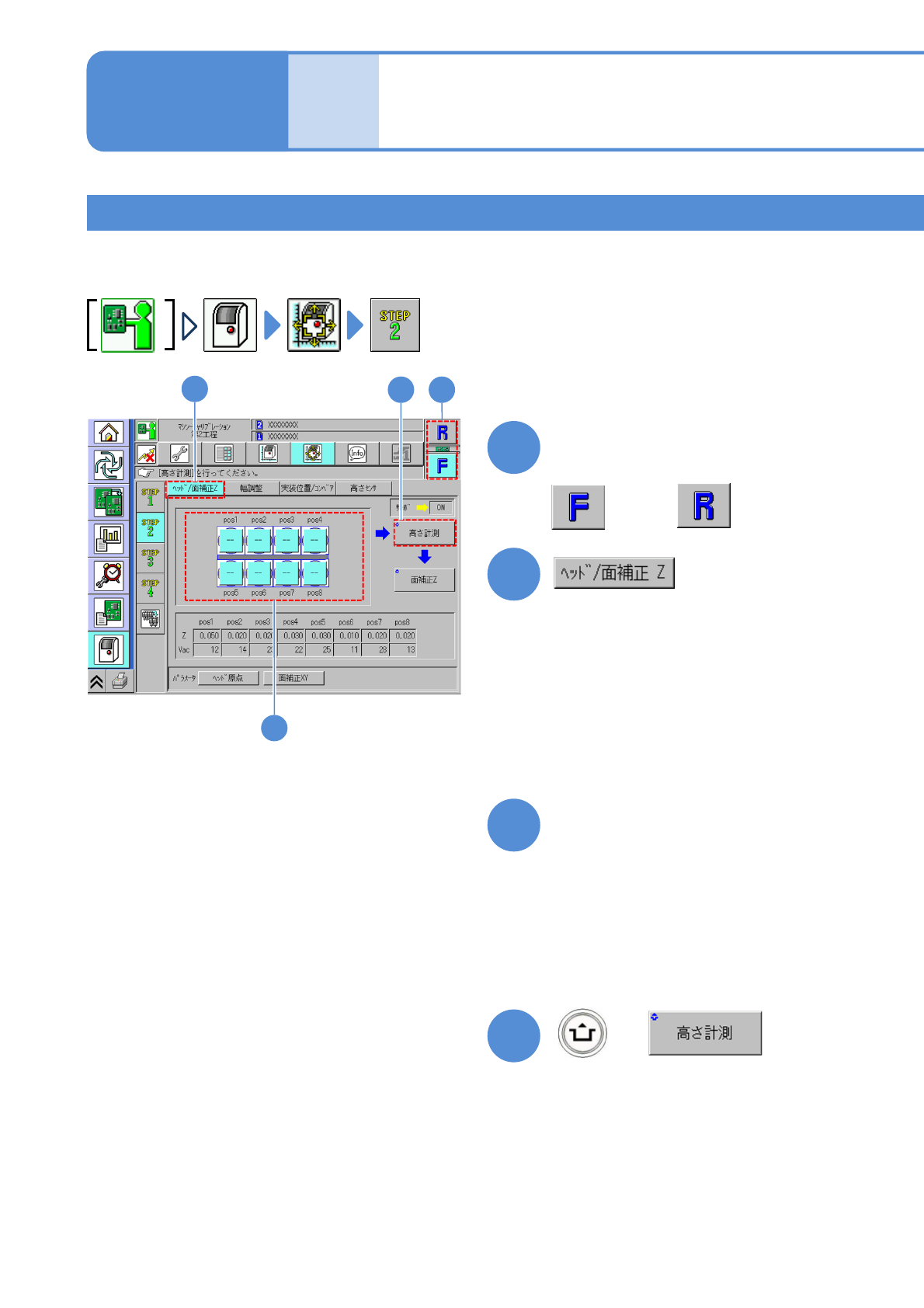

ヘッド / 面補正Z １
キャリブレーションをするヘッ
ドを選ぶ
+
(ヘッドが作業位置に移動する)
2
8ノズルヘッドでヘッド / 面補正Zのキャリブレーションの方法を説明します。
3ノズルヘッドとも共通です。
装着ヘッド １
3
4
1
4
13-4-1
1
3
高さ計測をするノズルポジショ
ンを選ぶ
●初期画面はすべてのノズルポジション
が選ばれている。キャリブレーション
を行わないノズルポジションは枠内を
押して解除する。
または
メンテナンス
編
13-4
NPM-TT2
EJM1EJ-MB-13M-02
5
6

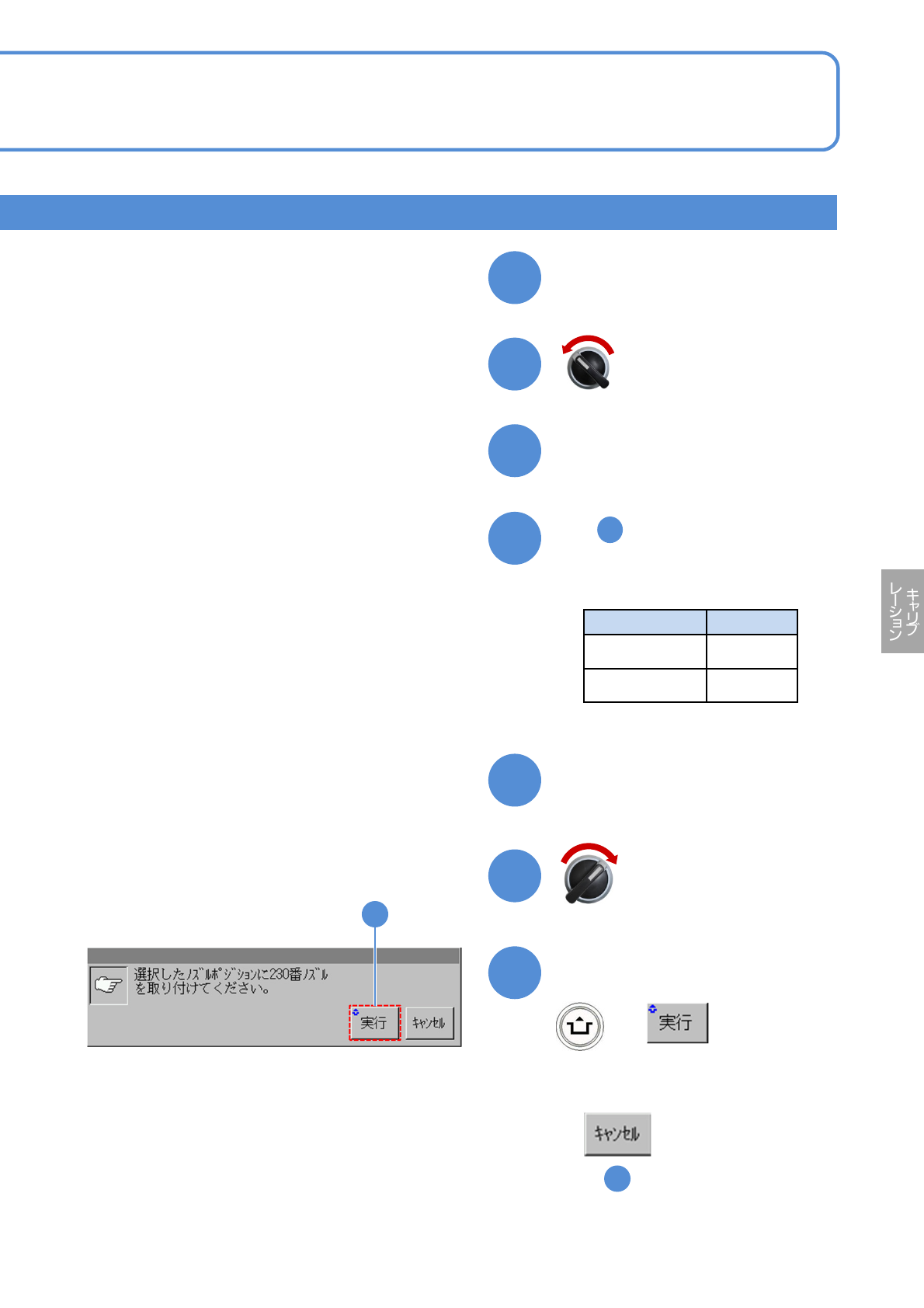

安全カバーを開く
高さ計測の準備をする
7
手順 で選んだノズルポジ
ションに、ノズルを取り付ける
8
3
10
安全カバーを閉じる
9
11
(高さ計測が完了する)
+
メッセージを確認して
●キャンセルするとき
( の画面のまま)
3
11
13-4-2
●使用するノズル
ヘッドタイプ ノズル種類
8 230C
3 1002
サーボスイッチON
サーボスイッチOFF
