NPM-TT2
EJM1EJ-MB-13M-02
装着荷重

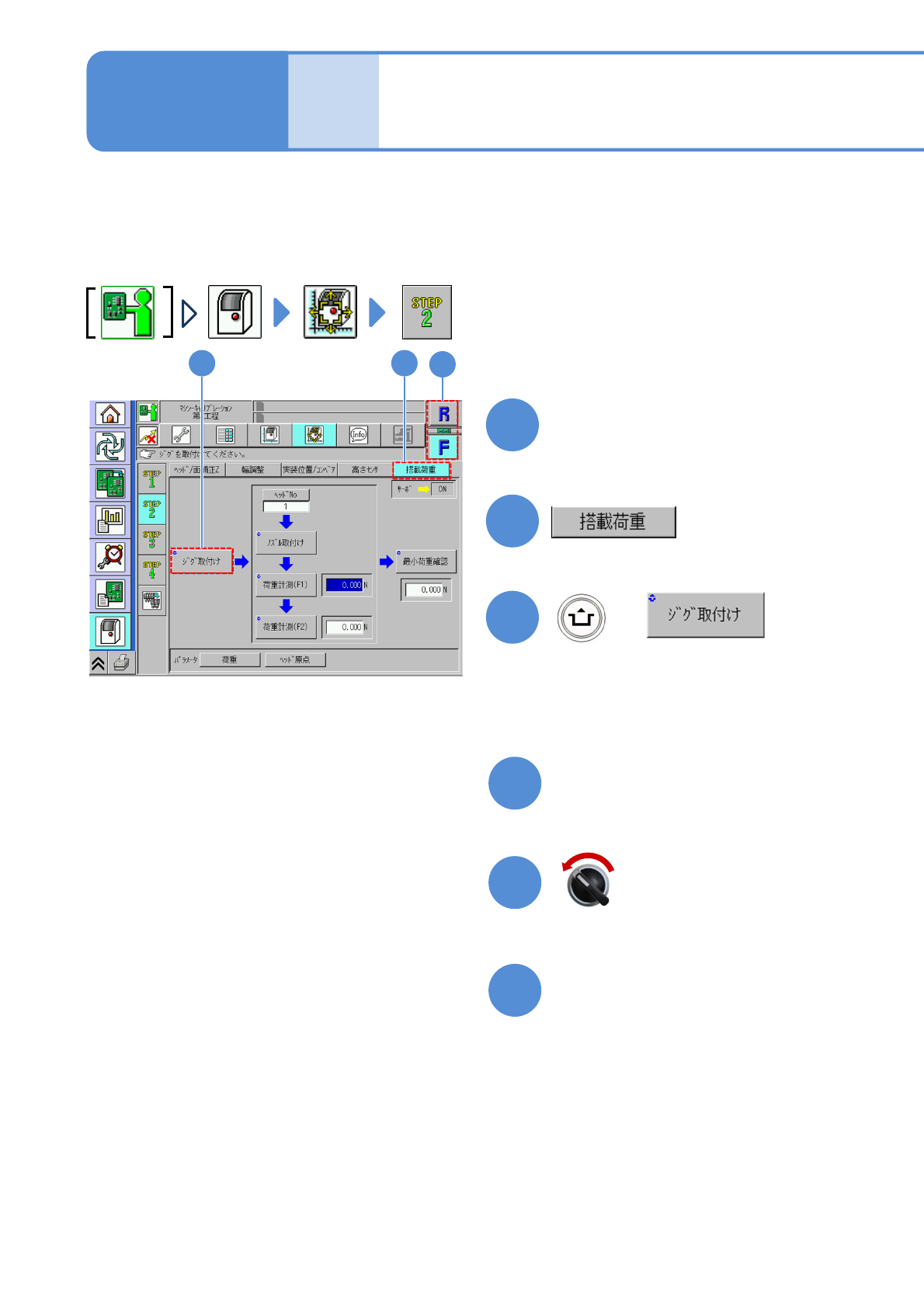

装着荷重 １
テーブルを選ぶ
●キャリブレーションを行うテーブル
を選ぶ。
2
1
装着荷重のキャリブレーションは、3ノズルヘッドのみ必要です。
●装着荷重測定ジグがセットできない場合は、前工程設備より手動で搬入し、作業台(お客様にてご準備願
います)を用いて、ジグのセットを行ってください。
●キャリブレーション中に設備の電源を落とさないでください。
2
13-8-1-1
1
3
+
3
メンテナンス
編
13-8-1
(幅調整が行われる)
(ヘッドが退避位置に移動する)
6
安全カバーを開く
5
4
ジグを取り付ける準備をする
サーボスイッチOFF
NPM-TT2
EJM1EJ-MB-13M-02
7

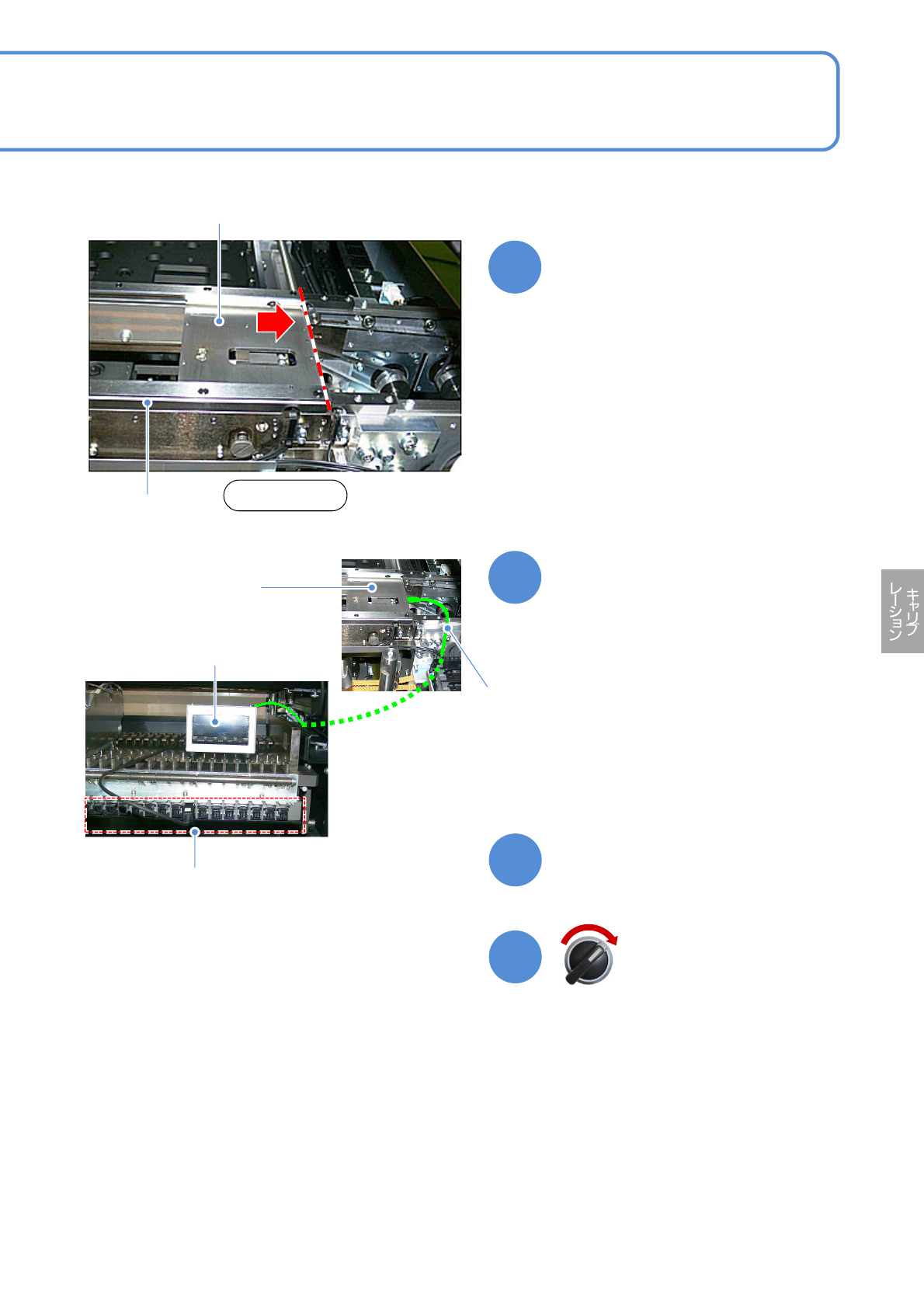

装着荷重測定ジグをセットする
●ジグをレールの基準側に押し当て、ジ
グの右端が、コンベヤーの基板クラン
プ端面に合うように設定する。
●装着荷重測定ジグがセットできない場
合は、前工程設備より手動で搬入し、
作業台(お客様にてご準備願います)を
用いて、ジグのセットを行ってくださ
い。
装着荷重測定ジグ
8
電源コードを、交換台車の電源
供給部のいずれかのコネクター
にセットする
上面レール
前側
13-8-1-2
電源供給部
ロードセルメーター
装着荷重
測定ジグ
配線がヘッドに干渉しないようにする。
(写真を参考に、ノズルチェンジャーとケーブル
ベアの間を引きまわす)
9
10
安全カバーを閉じる
サーボスイッチON
NPM-TT2
EJM1EJ-MB-13M-02
装着荷重
11
13-8-1-3

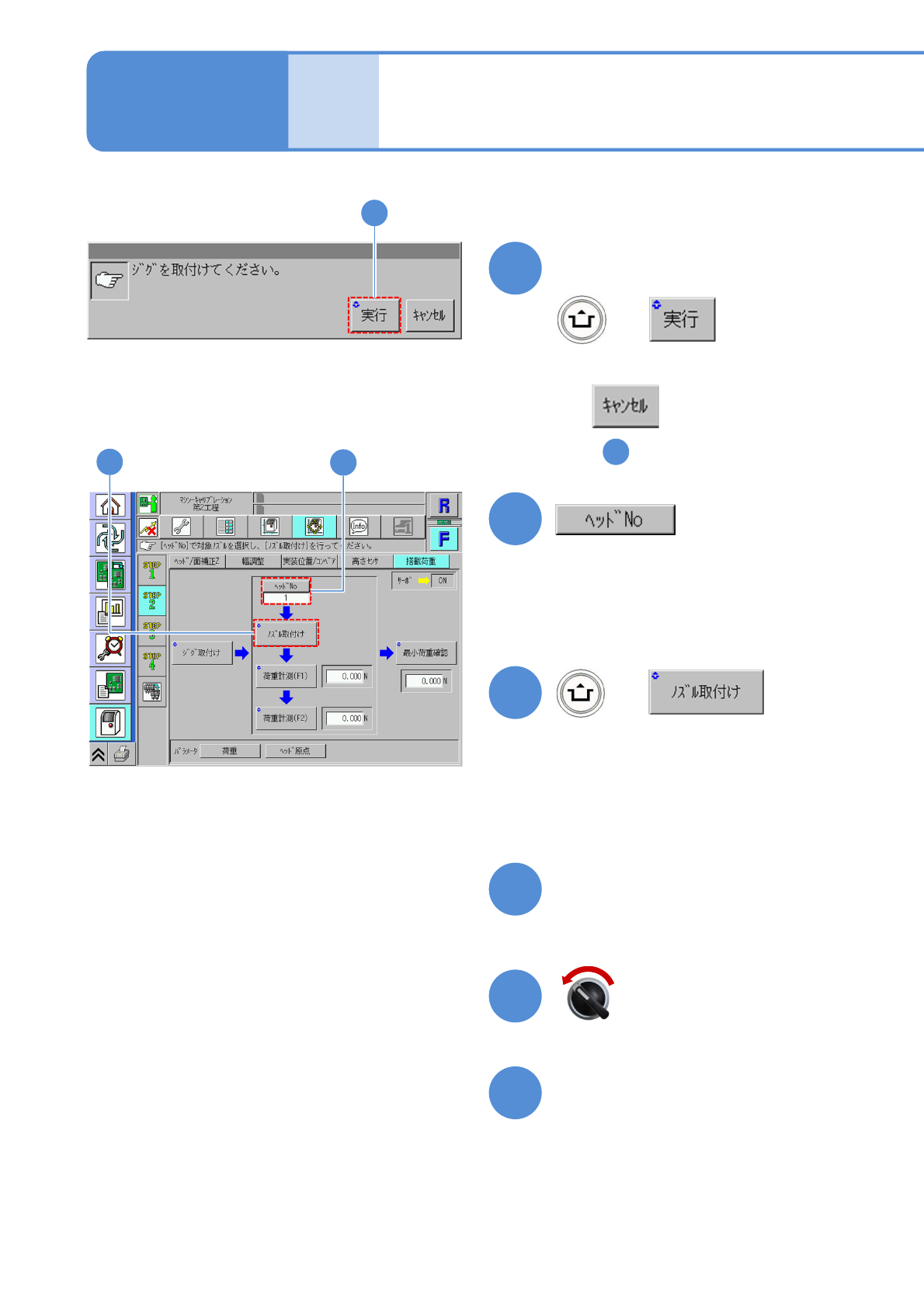

装着荷重 ２
+
11
メッセージを確認して
●キャンセルするとき
( の画面のまま)
1
(押すごとに、ノズルポジション№が
変わる)
●キャリブレーションを行うポジショ
ンを選ぶ。
+
12
12
13
13
メンテナンス
編
13-8-1
15
16
安全カバーを開く
(ヘッドが作業位置に移動する)
14
ノズルを取り付ける準備をする
サーボスイッチOFF
