NPM- TT2 EJM1EJ-MB-13 M-02 正常に終了したことを確認する 数値を押す ( テンキーが表示される ) 22 23 23 22 13-8-1 -5 装着荷重 装着荷重 ３ メンテナンス 編 13-8-1 24 測定値を入力する ● で読み取った数値を入力する。 入力範囲 :3.2 ~ 6.2 N 24 21 ●測定中の安定した数値を読み取る。 荷重計測値の表示については、ノズ ルとジグが接触するときに一瞬数値 が大…

100%1 / 502
NPM-TT2
EJM1EJ-MB-13M-02

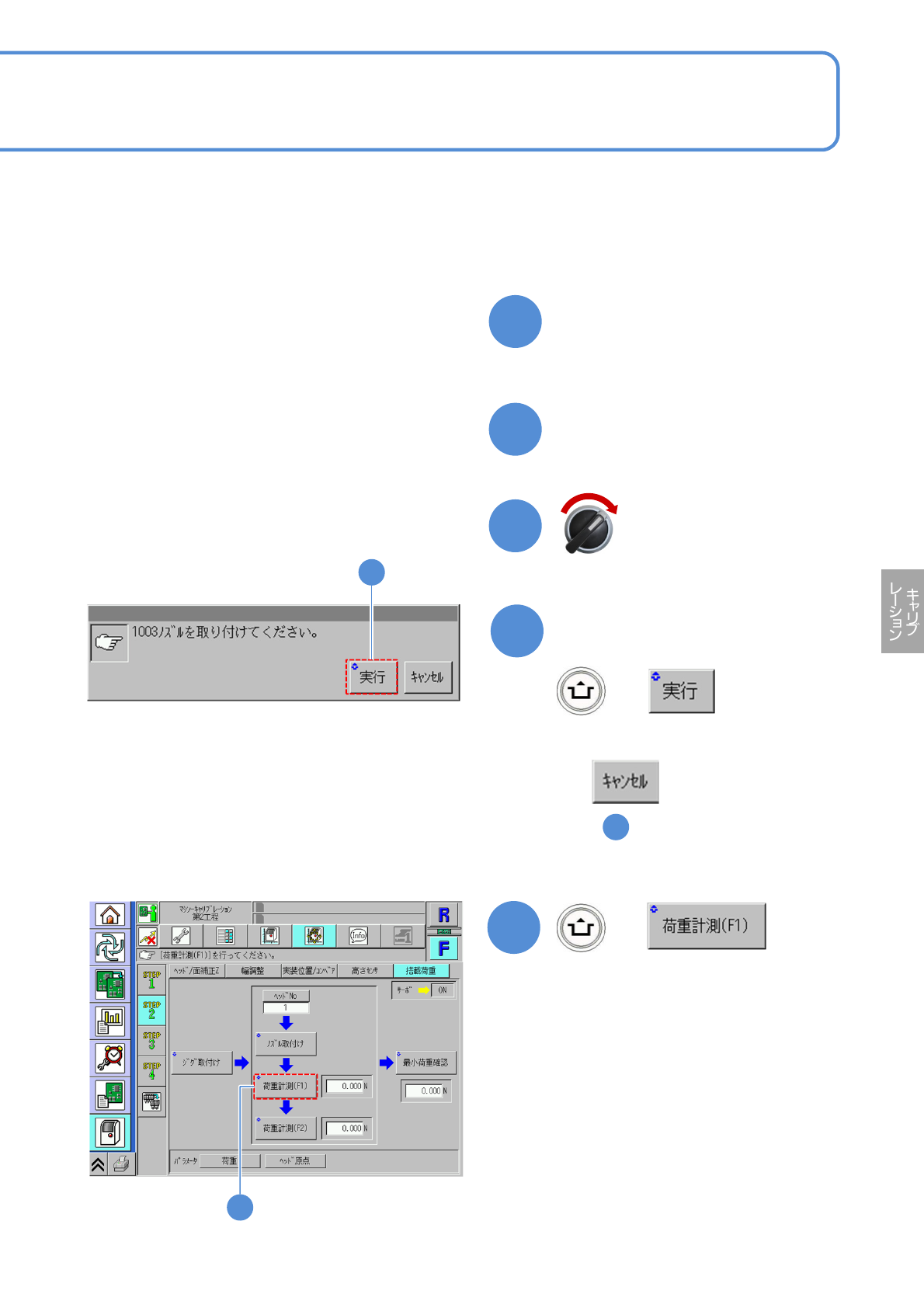

ノズルを取り付ける
18
安全カバーを閉じる
17
●測定するノズルポジションに取り付
ける。(1003ノズル使用)
19
13-8-1-4
●測定中の安定した数値を読み取る。
荷重計測値の表示については、ノズル
とジグが接触するときに一瞬数値が大
きくなり、正確な測定値が読み取れな
いため、最大表示にせずに標準値で測
定する。
+
(キャリブレーションが行われる)
21
21
+
20
メッセージを確認して
●キャンセルするとき
( の画面のまま)
1
20
●ロードセルメーターの表示切替方法
(→P.13-8-2)
サーボスイッチON
NPM-TT2
EJM1EJ-MB-13M-02

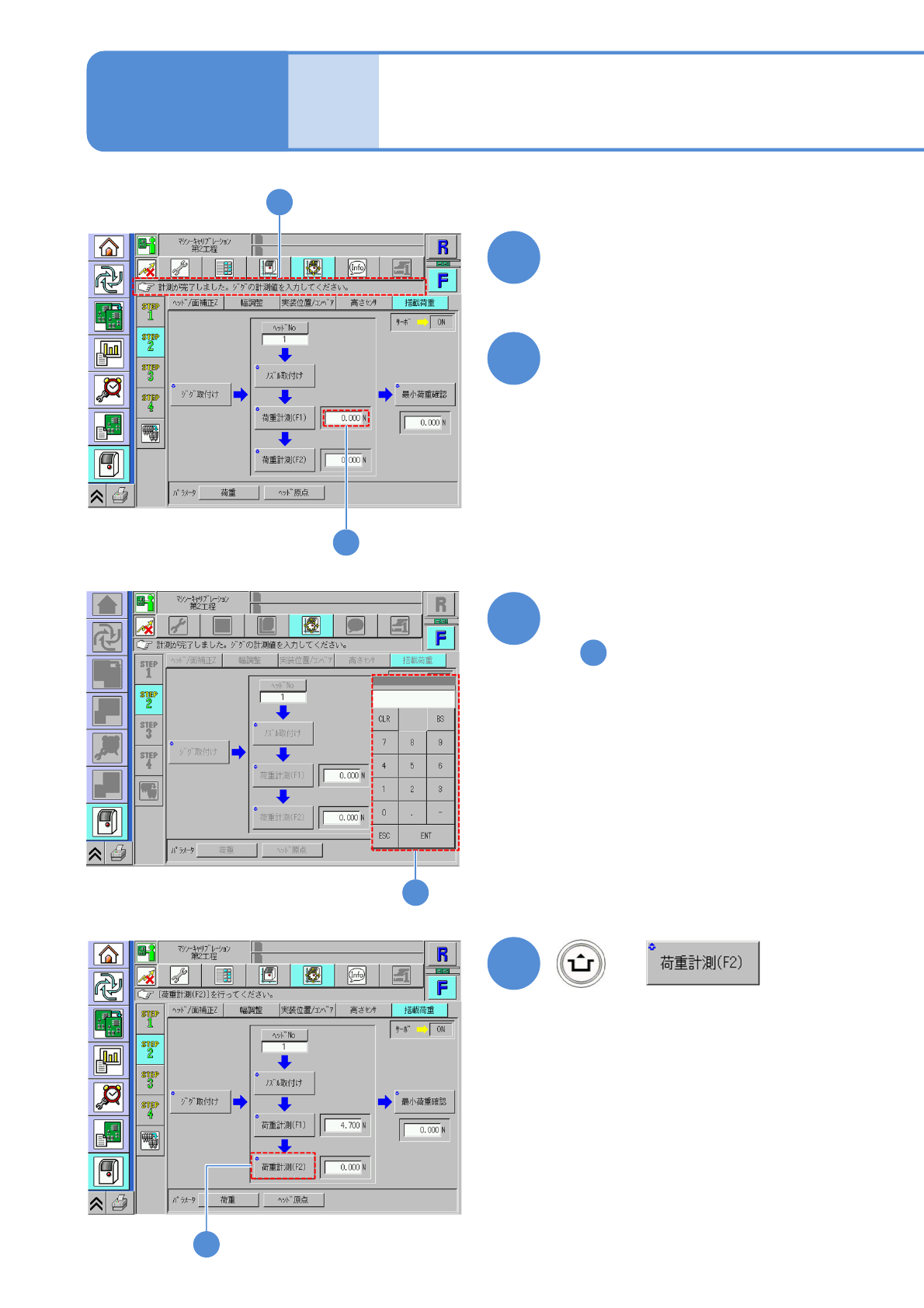

正常に終了したことを確認する
数値を押す
(テンキーが表示される)
22
23
23
22
13-8-1-5
装着荷重
装着荷重 ３
メンテナンス
編
13-8-1
24
測定値を入力する
● で読み取った数値を入力する。
入力範囲:3.2 ~ 6.2 N
24
21
●測定中の安定した数値を読み取る。
荷重計測値の表示については、ノズ
ルとジグが接触するときに一瞬数値
が大きくなり、正確な測定値が読み
取れないため、最大表示にせずに標
準値で測定する。
25
+
(キャリブレーションが行われる)
25
●ロードセルメーターの表示切替方法
(→P.13-8-2)
NPM-TT2
EJM1EJ-MB-13M-02
26
27
正常に終了したことを確認する
数値を押す
(テンキーが表示される)
26
27
13-8-1-6
28
測定値を入力する
● で読み取った数値を入力する。
入力範囲:15 ～ 25 N
25
28
29
●測定中の安定した数値を読み取る。
荷重計測値の表示については、ノズ
ルとジグが接触するときに一瞬数値
が大きくなり、正確な測定値が読み
取れないため、最大表示にせずに標
準値で測定する。
+
(キャリブレーションが行われる)
29
●ロードセルメーターの表示切替方法
(→P.13-8
-2)
