NPM- TT2 EJM1EJ-MB-13 M-02 13-8-2 -6 19 19 少数点の位置を確認する 20 （少数点の位置が設定される） ■変更するとき で選ぶ （表示が点滅する） 21 1 秒以上押す （運転レベルに戻る） 19 20 21
NPM-TT2
EJM1EJ-MB-13M-02
装着荷重
装着荷重測定ジグ(オプション)
の使用方法 ３
13-8-2-5
メンテナンス
編
13-8-2
13

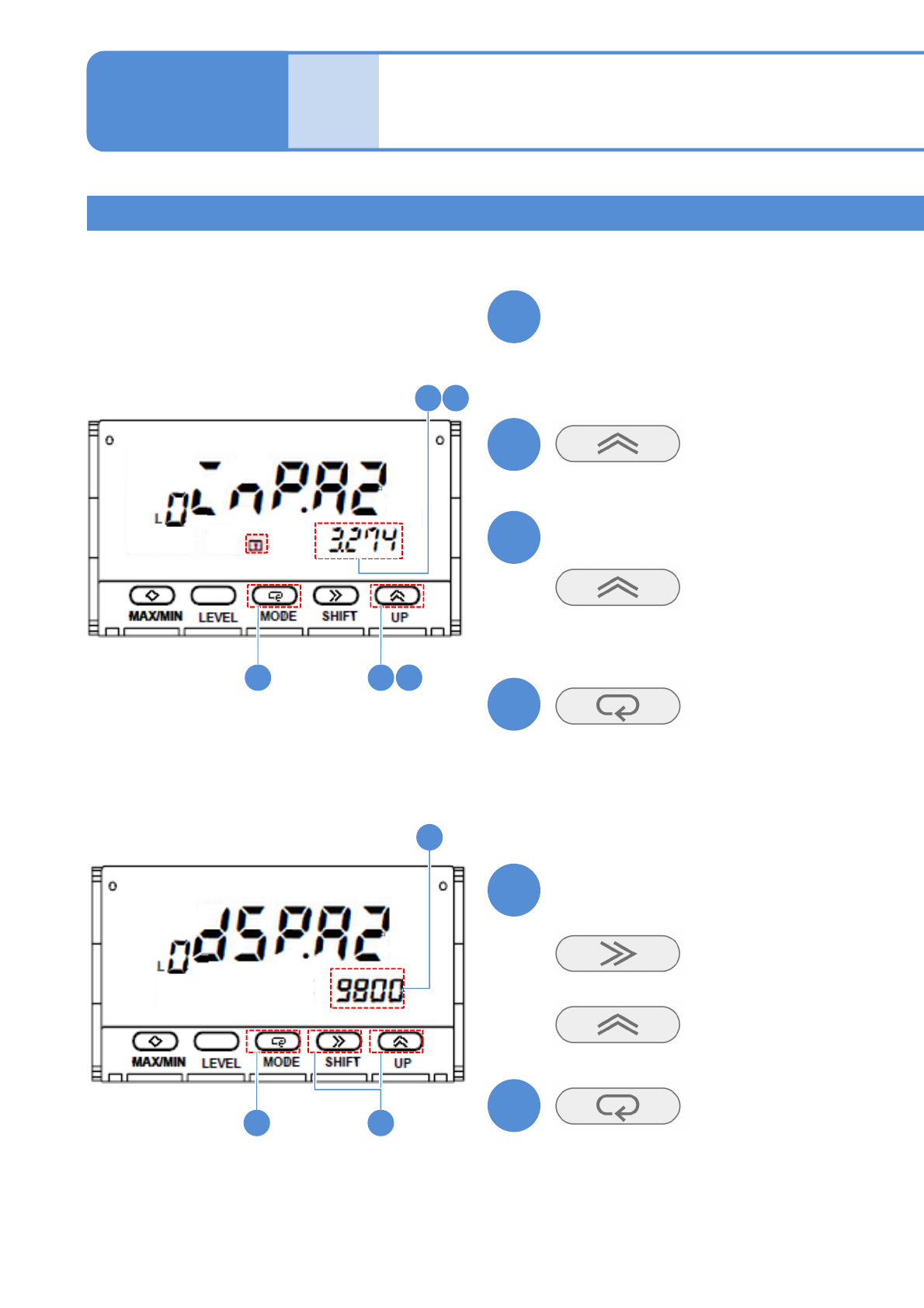

ロードセルに1 kgの分銅を載せる
14
（値が表示され、ランプが点滅する）
15
(ティーチングが完了し、ランプが点灯
に変わる)
表示値が安定したことを確認して
16
（入力値2が設定される）
17
表示値を確認する
18
（表示値2が設定される）
■表示が異なっているとき
で選ぶ
（表示が点滅する）
校正の方法 ２
14
151410
15
17
1718
NPM-TT2
EJM1EJ-MB-13M-02
13-8-2-6
19
19
少数点の位置を確認する
20
（少数点の位置が設定される）
■変更するとき
で選ぶ
（表示が点滅する）
21
1秒以上押す
（運転レベルに戻る）
1920
21
NPM-TT2
EJM1EJ-MB-13M-02
8ノズルヘッドを例にマルチ認識カメラの操作方法を説明します。3ノズルヘッドも同様の手順です。
キャリブレーションを行うテーブルにフィーダーが搭載されているときは、事前に取り外してください。
ヘッドを選ぶ
+
12
2
1
13-9-1
●キャリブレーションを行うヘッドを
選ぶ。
マルチ認識カメラ 1
メンテナンス
編
13-9
(ヘッドが作業位置に移動する)
3
サーボスイッチOFF
4
安全カバーを開く
マルチ認識カメラジグを
取り付ける
5
●使用するノズル
ヘッド
タイプ
ノズル
ポジション
8
3番
3
2番
6
安全カバーを閉じる
マルチ認識カメラジグ
8ノズルヘッド用 3ノズルヘッド用
7
サーボスイッチON
