NPM- TT2 EJM1EJ-MB-13 M-02 分割認識 1 認識部品が標準より大きいとき使用します。分割に て認識させ補正値を計算し 実装します。（ 3 ノズル ヘッドのみ） ● QFP 、コネクターなど X 方向：～ 145.2 mm 、 Y 方向： 45 ～ 80 mm ●上記以外の部品 X 方向：～ 145.2 mm 、 Y 方向： 45 ～ 90 mm 1 13-1 1 -1 メンテナンス 編 13-1 1 1 2 テー…
NPM-TT2
EJM1EJ-MB-13M-02
13-10-10
NPM-TT2
EJM1EJ-MB-13M-02

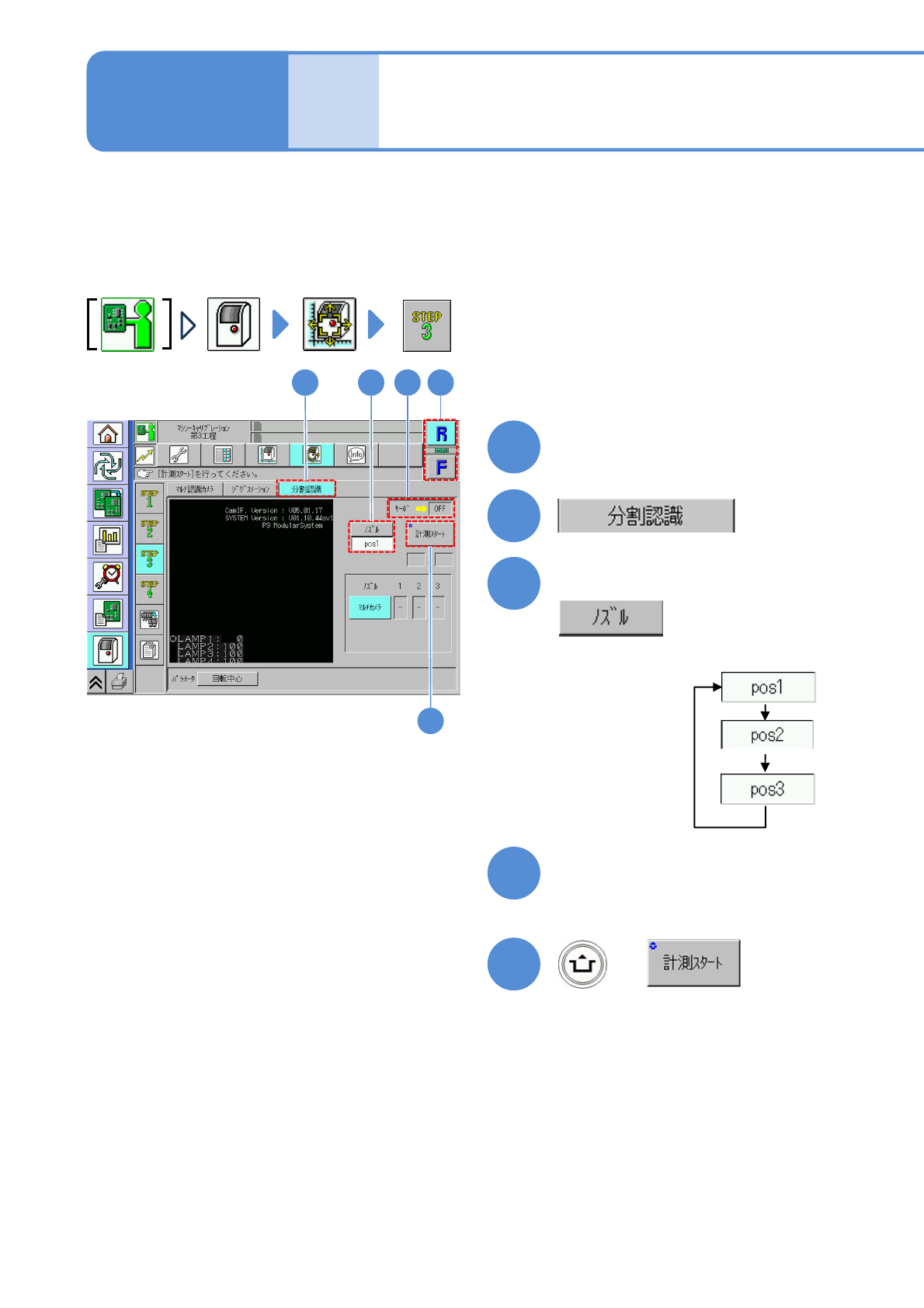

分割認識 1
認識部品が標準より大きいとき使用します。分割にて認識させ補正値を計算し実装します。（3ノズル
ヘッドのみ）
●QFP、コネクターなど X方向：～ 145.2 mm、Y方向：45 ～ 80 mm
●上記以外の部品 X方向：～ 145.2 mm、Y方向：45 ～ 90 mm
1
13-11-1
メンテナンス
編
13-11
1
2
テーブルを選ぶ
2
3
ノズルを選ぶ
計測するノズルを選ぶ。
3 4
5
4
サーボスイッチのONを確認
(OFFのときONにする)
5
+
(3ノズルヘッドのみ選択)
NPM-TT2
EJM1EJ-MB-13M-02

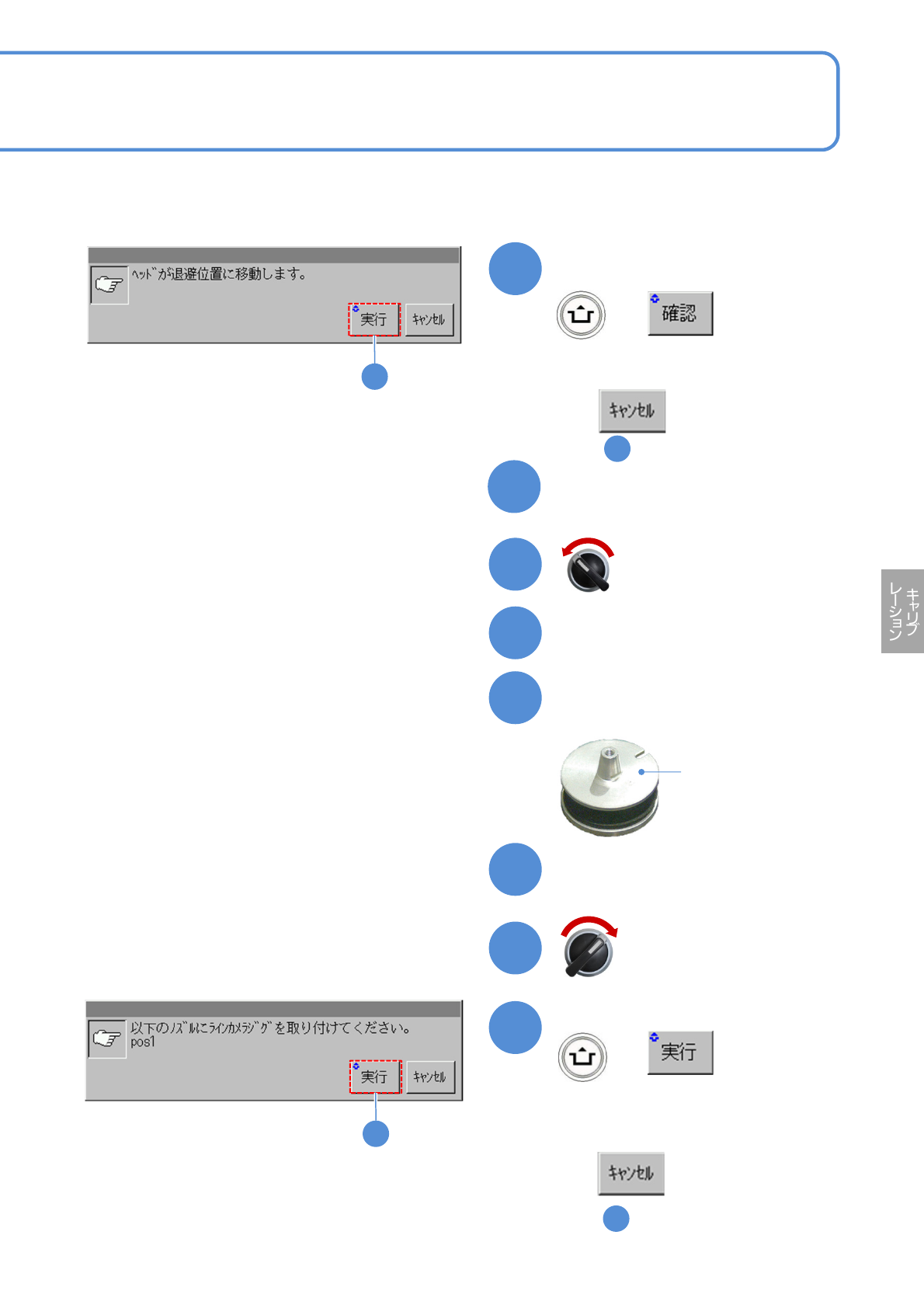

サーボスイッチOFF
安全カバーを開く
9
8
13
10
11
マルチ認識カメラジグを所定の
ヘッドにセットする
メッセージを確認して
■退避させないとき
( の画面のまま)
1
6
(ヘッドが交換台車側退避位置に移動する)
6
+
12
安全カバーを閉じる
13
マルチ認識カメラジグ
（3ノズルヘッド用）
メッセージを確認して、マルチ認
識カメラジグを取り付ける準備を
する
■マルチ認識カメラジグを取り付けない
とき
( の画面のまま)
1
7
(ヘッドが認識動作を行う)
+
メッセージを確認して
サーボスイッチON
13-11-2
