NPM- TT2 EJM1EJ-MB-13 M-02 吸着位置 １ 8 ノズルヘッドで操作方法を説明します。 3 ノズルヘッドとも共 通です。 以下の条件において、下記に示すスロットのフィー ダーを取り外しておいてく ださい。 ● 13 連供給ユニットのとき : 18, 19, 20, 23, 24, 25, 28, 29, 30 番 ●交換台車のとき :1, 2, 3 , 8, 9, 10, 15, 16, 17 番 2 テーブルを選…

100%1 / 502
NPM-TT2
EJM1EJ-MB-13M-02
サーボスイッチON
安全カバーを閉じる
22
21
19
23

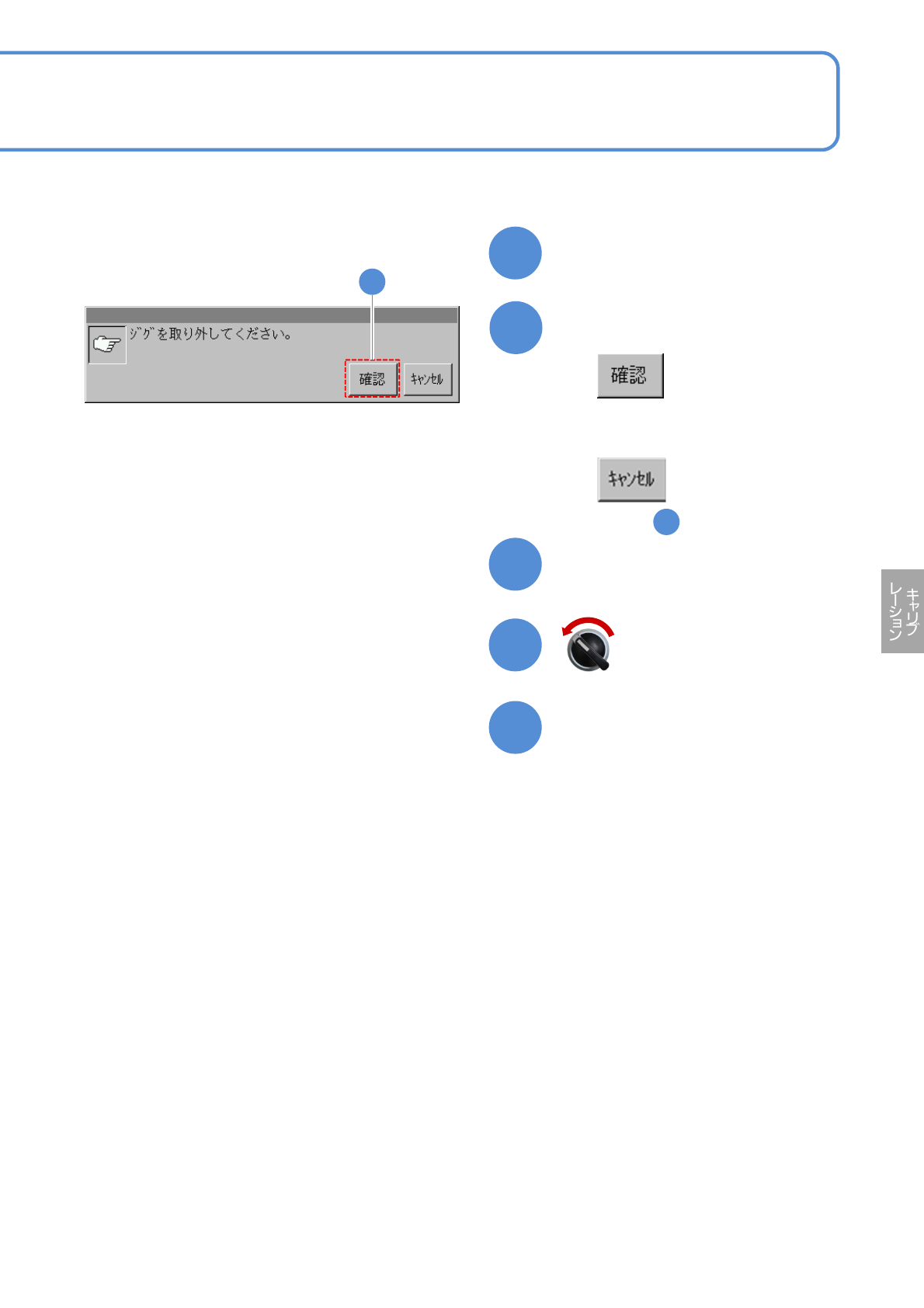

マルチ認識カメラジグを取り外
す
指定した他メニュー画面が表示
20
20
メッセージを確認して
■マルチ認識カメラジグを取外さないと
き
(画面は の状態のまま)
14
13-11-4
NPM-TT2
EJM1EJ-MB-13M-02

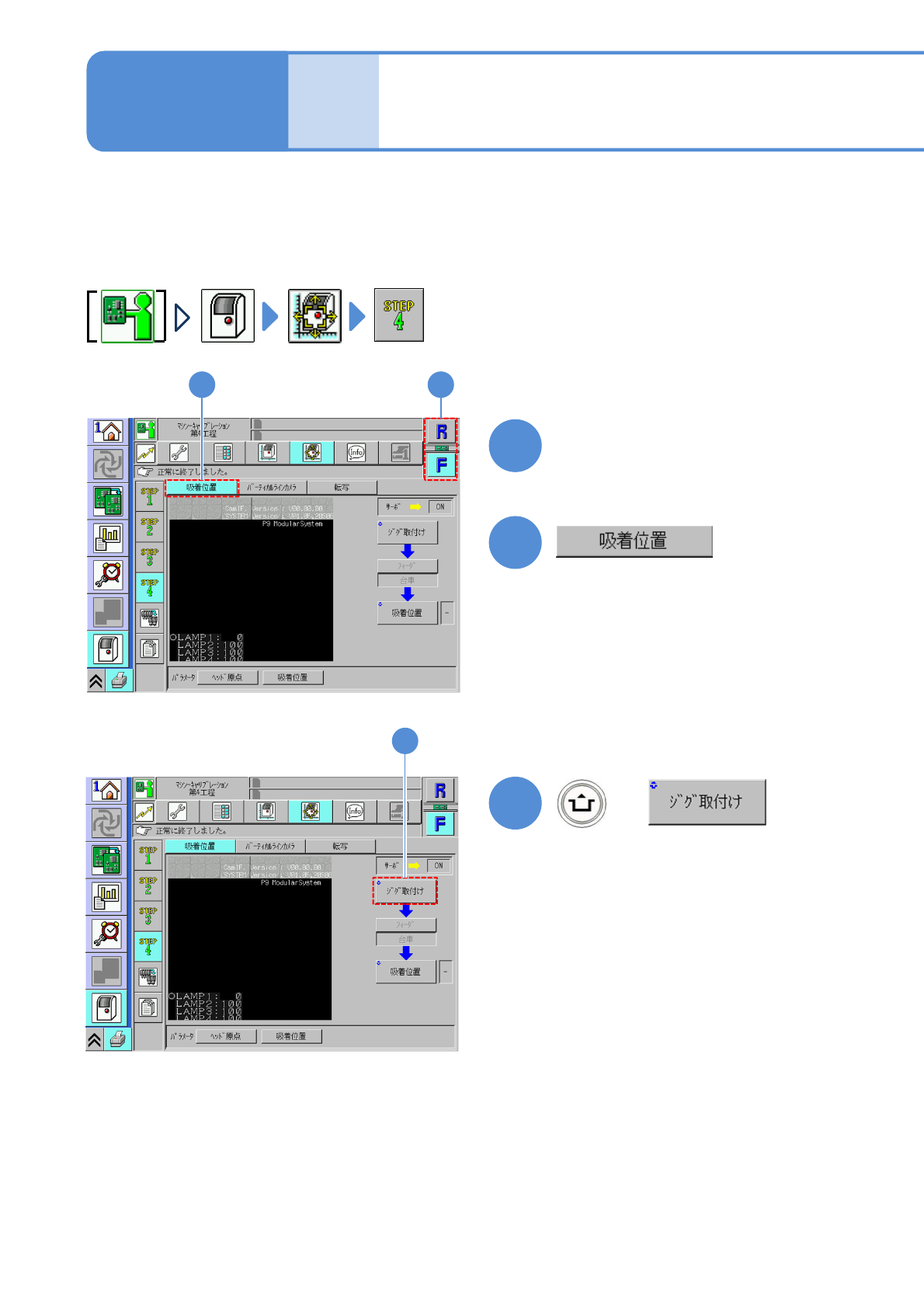

吸着位置 １
8ノズルヘッドで操作方法を説明します。3ノズルヘッドとも共通です。
以下の条件において、下記に示すスロットのフィーダーを取り外しておいてください。
●13連供給ユニットのとき:18, 19, 20, 23, 24, 25, 28, 29, 30番
●交換台車のとき:1, 2, 3, 8, 9, 10, 15, 16, 17番
2
テーブルを選ぶ
●キャリブレーションを行うテーブル
を選ぶ。
3
1
13-12-1
メンテナンス
編
13-12
2
3
1
+
(ヘッドが作業位置に移動する)
NPM-TT2
EJM1EJ-MB-13M-02
安全カバーを開く
6
5
4
ノズルを取り付ける準備をする
7
9
8
安全カバーを閉じる
13-12-2

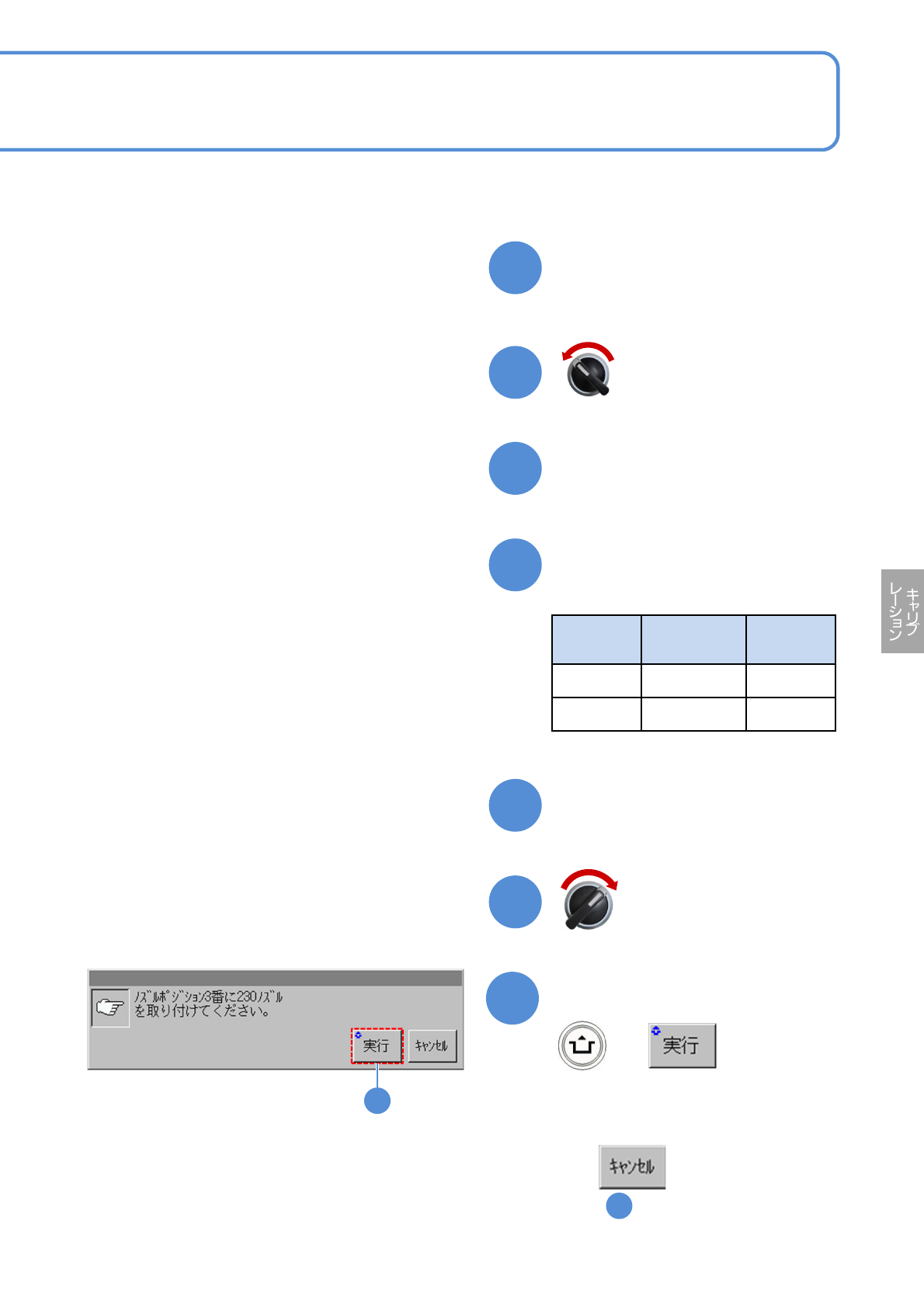

ノズルを取り付ける
●使用するノズル
ヘッド
タイプ
ノズル
ポジション
ノズル
種類
8
3番
230C
3
2番
1002
10
■キャンセルするとき
( の画面のまま)
3
メッセージを確認して
10
+
(ヘッドが作業位置に移動する)
サーボスイッチON
サーボスイッチOFF
