NPM- TT2 EJM1EJ-MB-13 M-02 13-14 -2 サーボスイッチ OFF 安全カバーを開く 6 5 7 9 サーボスイッチ ON 8 安全カバーを閉じる ノズルを取り付ける ●使用するノズル ヘッド タイプ ノズル ポジション ノズル 種類 3 2 番 1003 10 ■キャンセルするとき ( の画面のまま ) 1 + メッセージを確認して 10 ( キャリブレーションが行われる )
NPM-TT2
EJM1EJ-MB-13M-02
転写 １
13-14-1
メンテナンス
編
13-14
1
2
4
ノズルを取り付ける準備をする

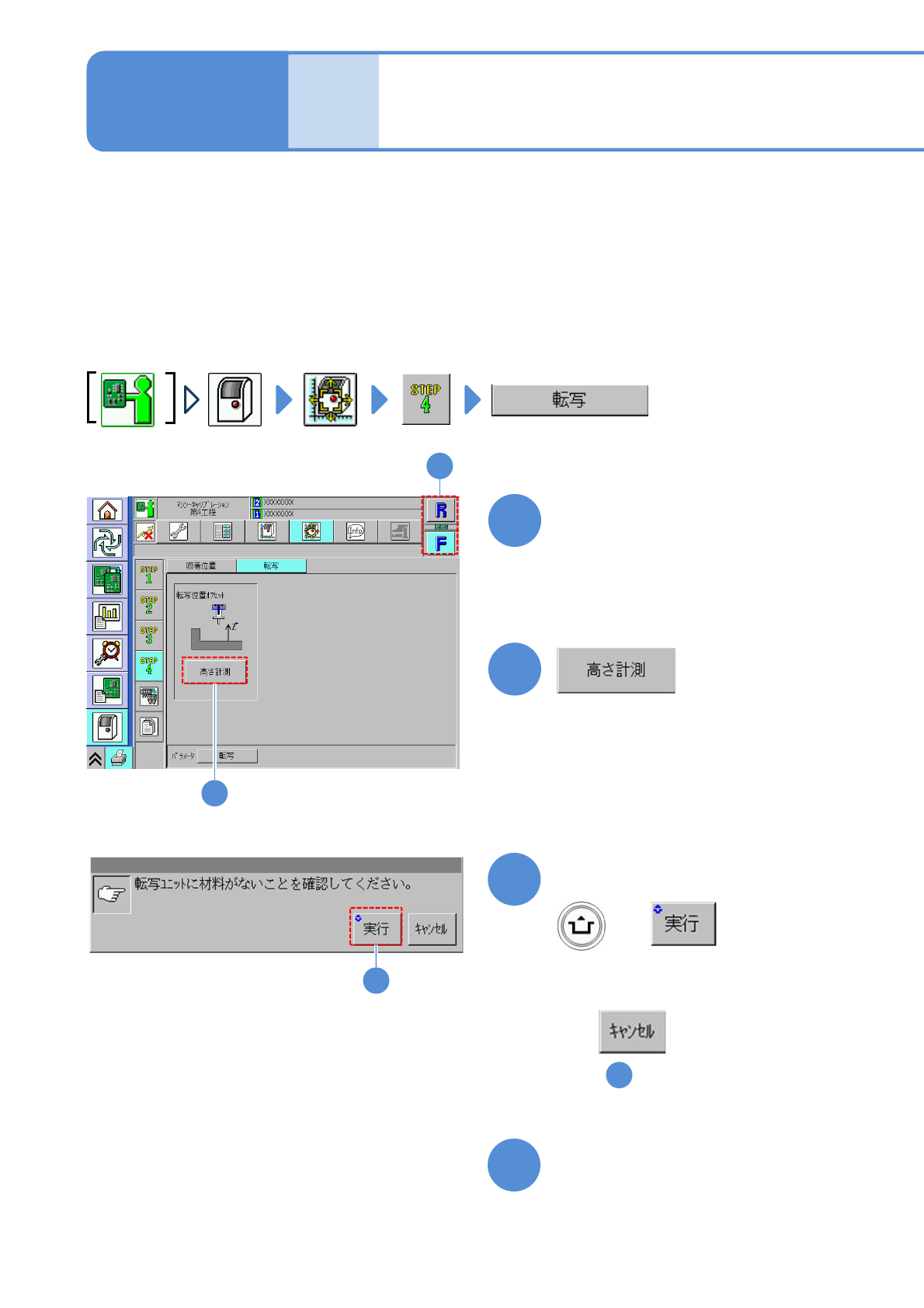

この操作は転写ユニットのキャリブレーションです。
部品にフラックスを転写するために、ヘッドの高さとフラックスを成膜する転写台の高さの相対位置の
情報が必要になります。本キャリブレーションを行うことで、上記相対位置を計算するための転写位置
オフセットを計測し、登録を行います。転写ユニットの取り外し、取り付けを行うと転写位置オフセッ
トが変化する可能性があるため、本キャリブレーションを行い、転写位置オフセットを登録してくださ
い。
●転写ユニットが設置されていないときは作業できません。
●3ノズルヘッドのときに適用されます。
1
2
テーブルを選ぶ
●キャリブレーションを行うテーブル
を選ぶ。
3
■キャンセルするとき
( の画面のまま)
1
(ヘッドが作業位置に移動する)
+
メッセージを確認して
3
NPM-TT2
EJM1EJ-MB-13M-02
13-14-2

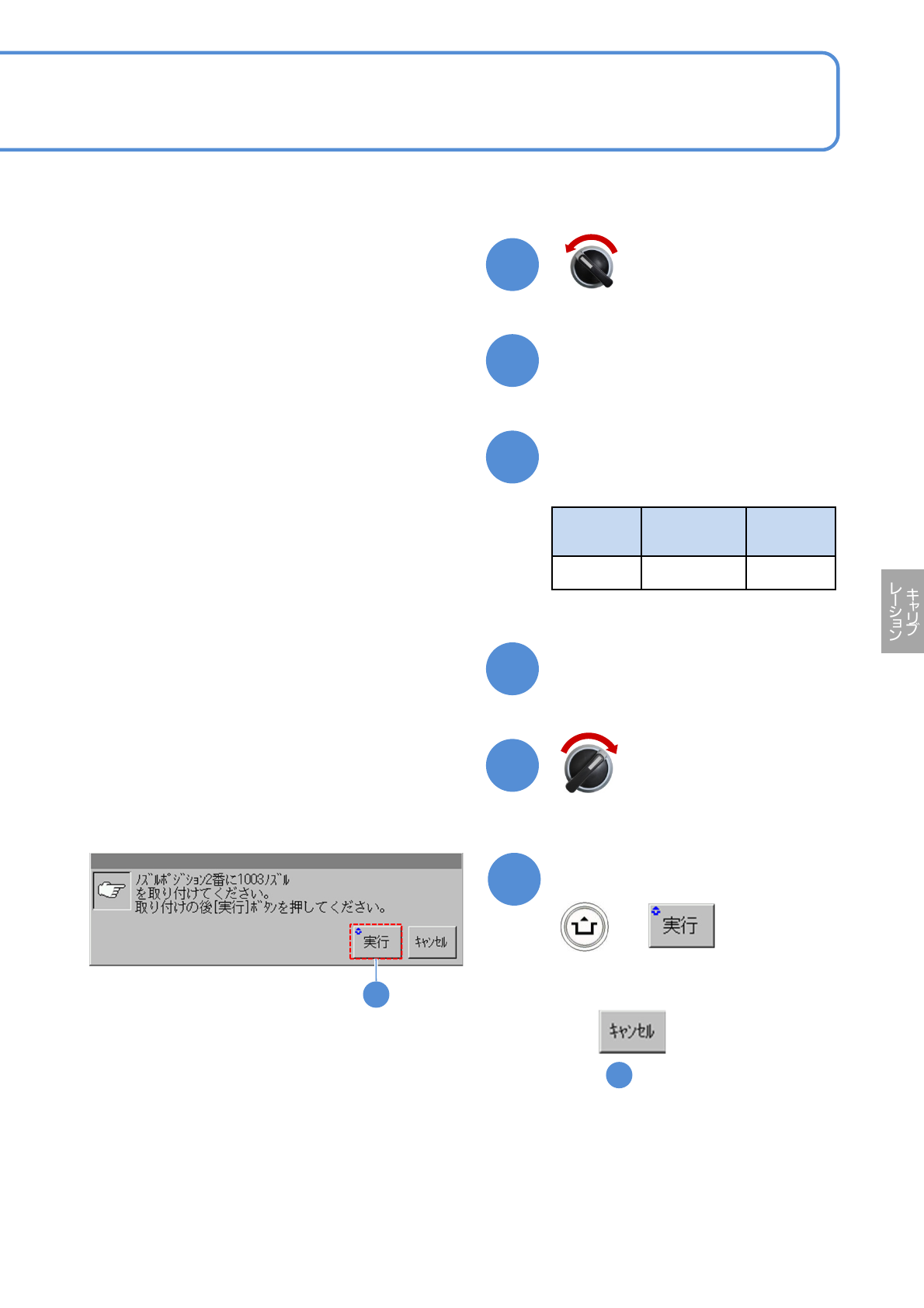

サーボスイッチOFF
安全カバーを開く
6
5
7
9
サーボスイッチON
8
安全カバーを閉じる
ノズルを取り付ける
●使用するノズル
ヘッド
タイプ
ノズル
ポジション
ノズル
種類
3
2番
1003
10
■キャンセルするとき
( の画面のまま)
1
+
メッセージを確認して
10
(キャリブレーションが行われる)
NPM-TT2
EJM1EJ-MB-13M-02
転写 ２
13-14-3
メンテナンス
編
13-14
12

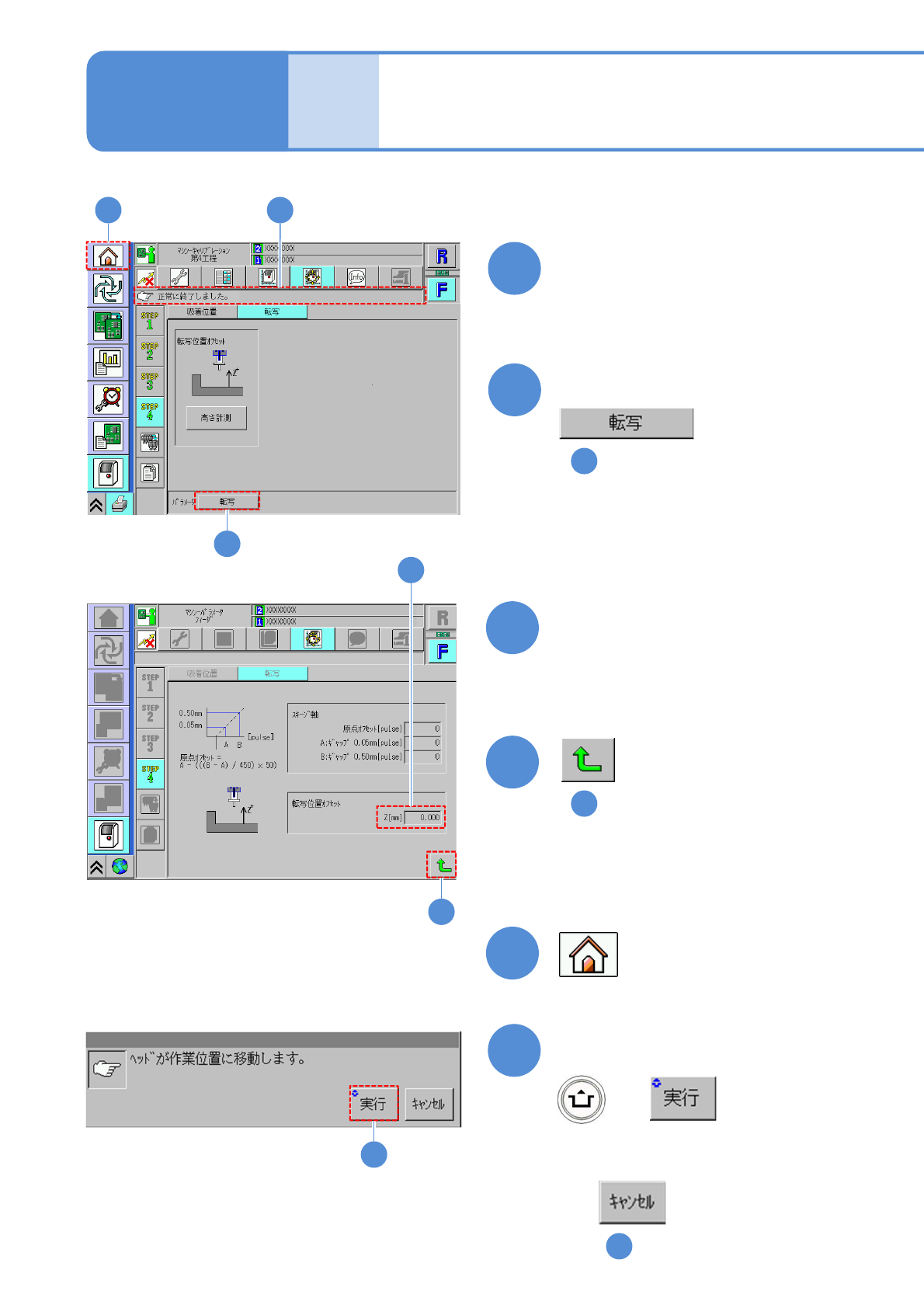

正常に終了したことを確認する
11
14
15
12
パラメーターを確認する場合は
( の画面に遷移する)
13
14
13
転写位置オフセットを確認する
13
15
( の画面に遷移する)
11
16
■キャンセルするとき
( の画面のまま)
11
(ヘッドが作業位置に移動する)
+
メッセージを確認して
16
11
