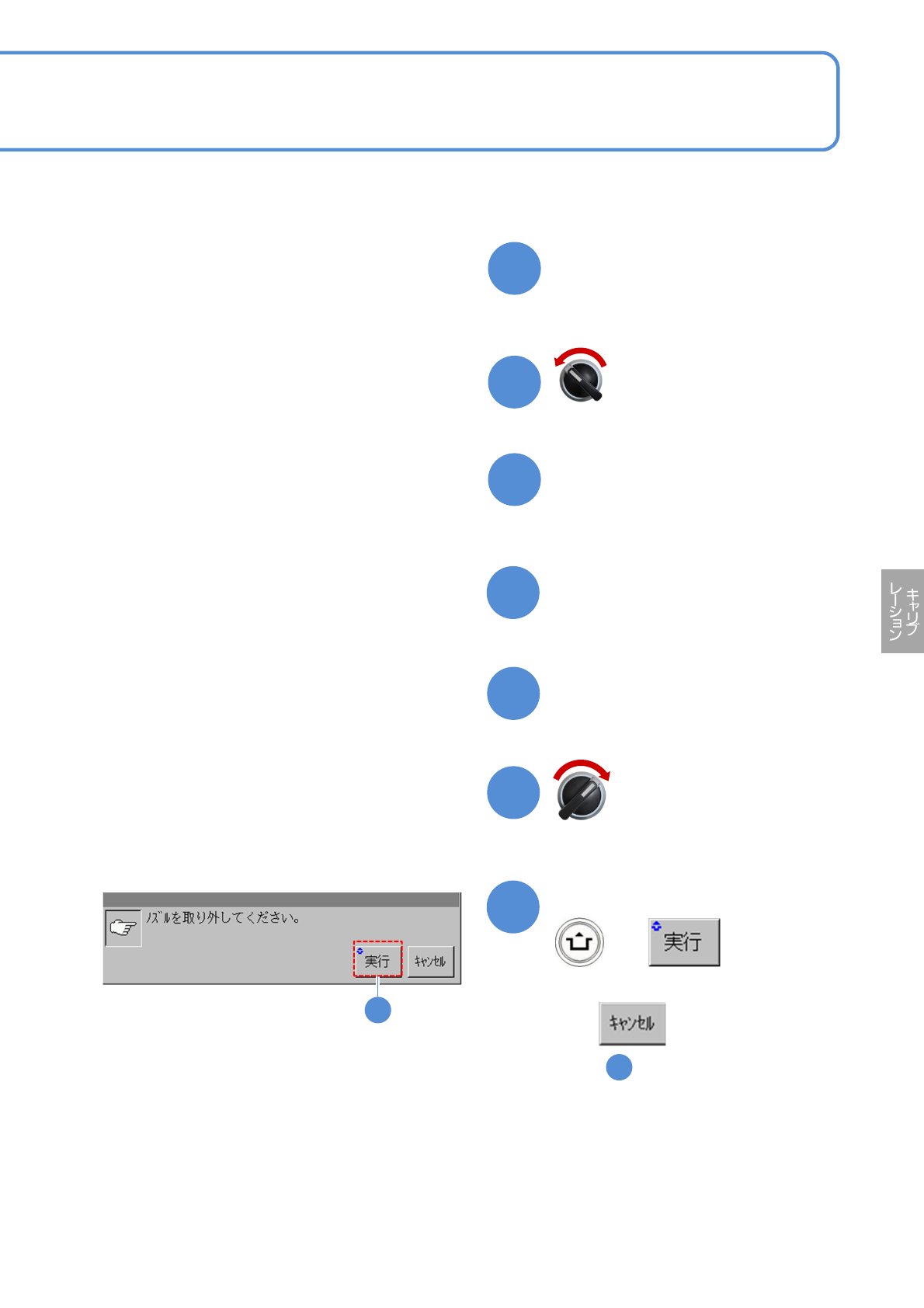

安全カバーを開く
ノズル取り外す
20
22
サーボスイッチON
21
安全カバーを閉じる
23
メッセージを確認して
+
23
18
サーボスイッチOFF
ノズルを取り外す準備をする
■キャンセルするとき
( の画面のまま)
11
NPM-TT2
EJM1EJ-MB-13M-02
精度検証
メンテナンス
編
13-15-1
概要 １
13-15-1-1
精度検証について

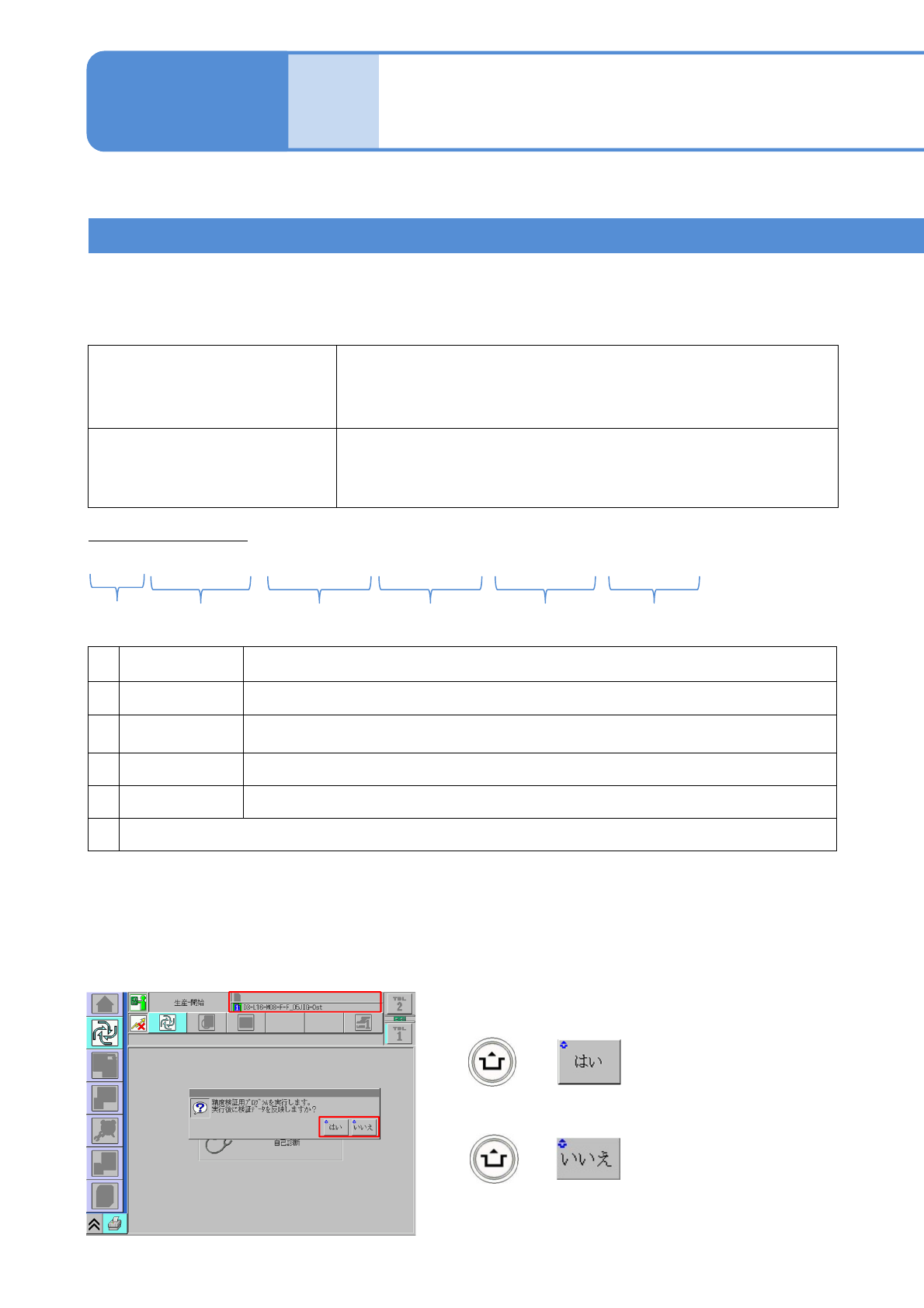

精度検証を行うにあたり、ご注意いただきたい内容について説明します。
■MCDATAの種類
MCDATAファイル名称
T2 - M08 – M08 - F - F _ 05JIG - Ost ＊＊＊
①
②
③④ ⑤⑥
■検証データの反映
●‘オフセット反映MCDATA’ (-Ost)を使って精度検証する
場合
●‘精度検証MCDATA’ (-Ins)を使って精度検証する場合
オフセット反映MCDATA
データ名に“Ost”が入ってい
るもの
前後ヘッドが単独で装着を行い、装着した位置を測定します。測定結
果から得た角度毎オフセットを前側のヘッド用、後側のヘッド用とし
て個別に反映させる際に使用します。
精度検証MCDATA
データ名に“Ins”が入っている
もの
前後のヘッドが通常動作に近い交互装着を行い、装着した位置を測定
する際に使用します。
① 設備名
T2 (NPM-TT2)
② ヘッド構成 M08:8ノズル／M03:3ノズル
③ 供給部構成 F:フィーダー／FT:フィーダー+トレイフィーダー
④部品 05JIG:1005ジグ部品／02R:0402R／BGA:BGAジグ部品
⑤ モード Ost:オフセット反映用／Ins:精度確認用
⑥ 使用ノズル
精度検証には、専用のMCDATA(生産プログラム)を使用します。
装着の精度検証に使用するMCDATAには、以下の2種類があります。
‘精度検証MCDATA’は精度の確認用なので、測定後の角度毎オフセットを反映させないでください。
MCDATAを使用して装着させる場合、生産開始前に下記メッセージが表示されます。使用するデータの種別
に応じて[はい]／[いいえ]を選択してください。
+
+
NPM-TT2
EJM1EJ-MB-13M-02
13-15-1-2
■検証の順番
8ノズル
ヘッド
3ノズル
ヘッド
チップオフセット反映 ①
③
1)
チップ精度検証 ②
④
1)
微小オフセット反映 ③
―
微小精度検証 ④
―
汎用オフセット反映 ⑤ ①
汎用精度検証 ⑥ ②
1) 3ノズルヘッドを使用して□12 mm未満の部品を実装する場合は実施
ヘッド仕様によって精度検証の順番が異なります。検証するヘッドに応じて、以下に示す順番で実施してく
ださい。
