NPM- TT2 EJM1EJ-MB-13 M-02 精度検証 詳細工程 １ 13-15-2 -1 メンテナンス 編 13-15-2 2 1 2 3 MCDA T A をコピーした SD カードをセットする 3 MCDA T A を選ぶ ●通常の生産データと同じ要領で読み 込む。 4 MCDA T A を読み込む 生産準備 1 (MCDA T A ：生産プログラムの読み込み ) (→ P.13-15-1 -1 ‘ ■ MCDATA の種…
NPM-TT2
EJM1EJ-MB-13M-02
13-15-1-6
NPM-TT2
EJM1EJ-MB-13M-02
精度検証
詳細工程 １
13-15-2-1
メンテナンス
編
13-15-2
2
1
23

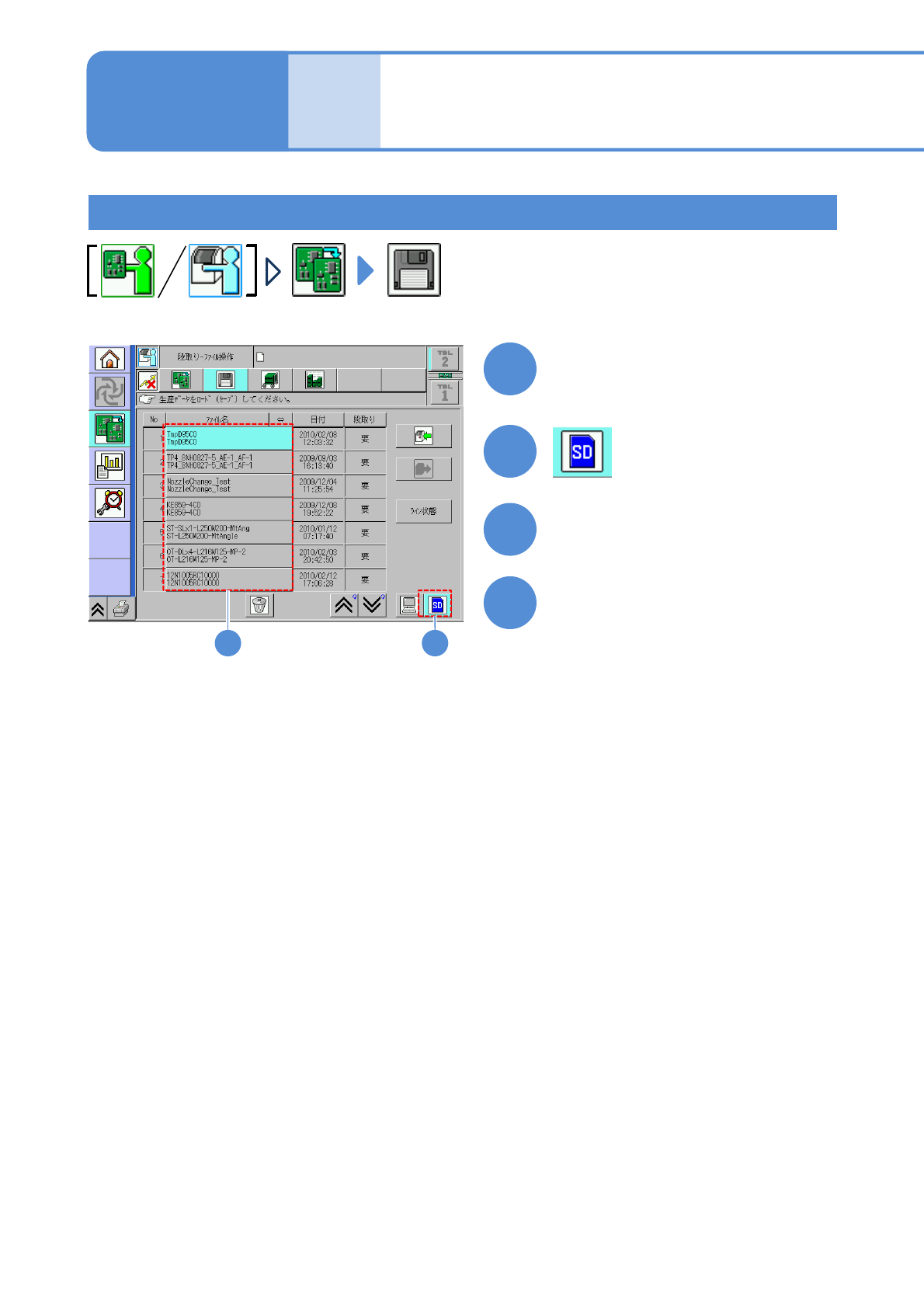

MCDATAをコピーした
SDカードをセットする
3
MCDATAを選ぶ
●通常の生産データと同じ要領で読み
込む。
4
MCDATAを読み込む
生産準備 1 (MCDATA：生産プログラムの読み込み)
(→ P.13-15-1-1 ‘■MCDATAの種類’)
NPM-TT2
EJM1EJ-MB-13M-02
2
1
手順
へ
ノズルをノズル
ホルダーにセッ
トする
(この作業は、通常の生産
作業と同じ)
部品をセットする
13-15-2-2
3
オフセット 部品 スロット番号
チップ
1005JIGチップ 19番右
微小
0402R
20番左

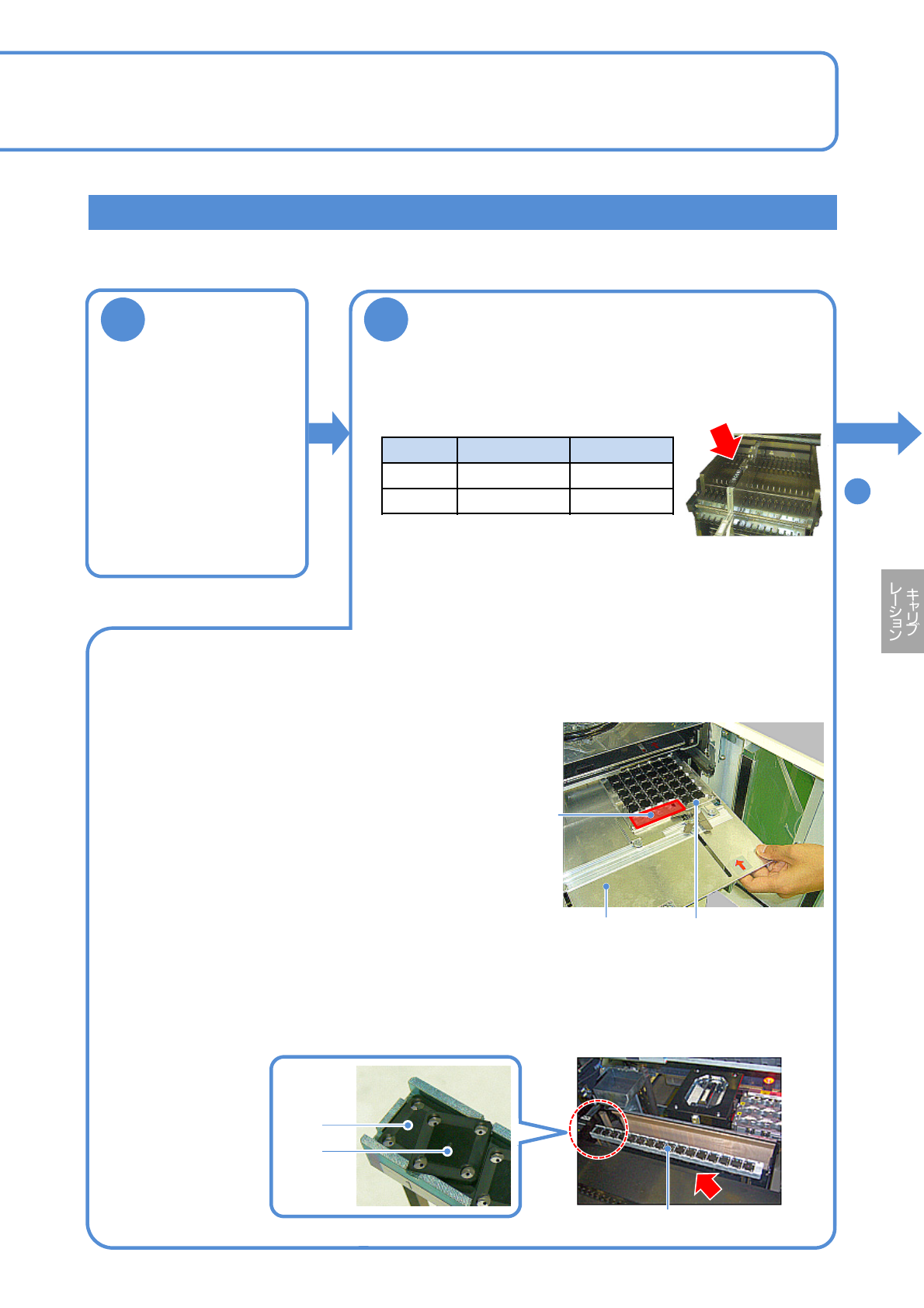

生産準備 2 (検証用材料の準備)
●1005JIGチップ、または0402Rをテープフィーダーにセット
し、下記スロットに取り付ける。
■チップ、または微小のとき
●JIG_BGA (N610087876AA) をトレイから取り出し、供給台 (N610074266AA) にセットする。
●供給台を左側(Z1~Z17)に寄せて設置する。
●JIG_BGAが斜めにならないように、整列して搭載する。
●供給台は2段構成でJIG_BGAを16個x2段搭載できる。
■JIG_BGA,供給台を交換台車にセットするとき
●トレイフィーダーのスロット1にトレイ(収納アルミケース)
をセットする。
(この作業は通常の生産準備と同じ)
●トレイ(収納アルミケース)ごとトレイパレットに搭載する。
●トレイ(収納アルミケース)は後側からみて、右詰奥にセット
する。
●搭載方向に注意する。
(JIG_BGA単品での方向性はない。ただし、右の写真のA部4
マスには、部品を置かない。)
●ツイントレイフィーダーのときは、トレイA側のスロット1
にセットする
１段目
２段目
●前後両方のヘッドで装着を行うときは、前後にフィーダーを
セットする。
●テープフィーダーのポケットティーチを適宜行う。
(この作業は、通常の生産作業と同じ)
2．交換台車にセットするとき
供給台
1．トレイフィーダーにセットするとき
トレイ
(収納アルミケース)
トレイパレット
A部
