NPM- TT2 EJM1EJ-MB-13 M-02 3 ガラス基板を準備する精度検証 13-15-2 -3 詳細工程２メンテナンス編 13-15-2 生産準備 3 ( 検証用材料の準備 ) ①装着精度確認用のガラス基板セット (N610108752AA) を用意する。 ( ガラス基板、背景板、鏡同梱 ) 部品背景 JIG_BGA 黒色スポンジ ( 背景板をそのままセット ) 1005JIG チップ (ERJJ02AAAAA …

NPM-TT2

EJM1EJ-MB-13M-02

手順

へ

ノズルをノズル

ホルダーにセッ

トする

(この作業は、通常の生産

作業と同じ)

部品をセットする

13-15-2-2

オフセット部品スロット番号

チップ

1005JIGチップ 19番右

微小

0402R

20番左

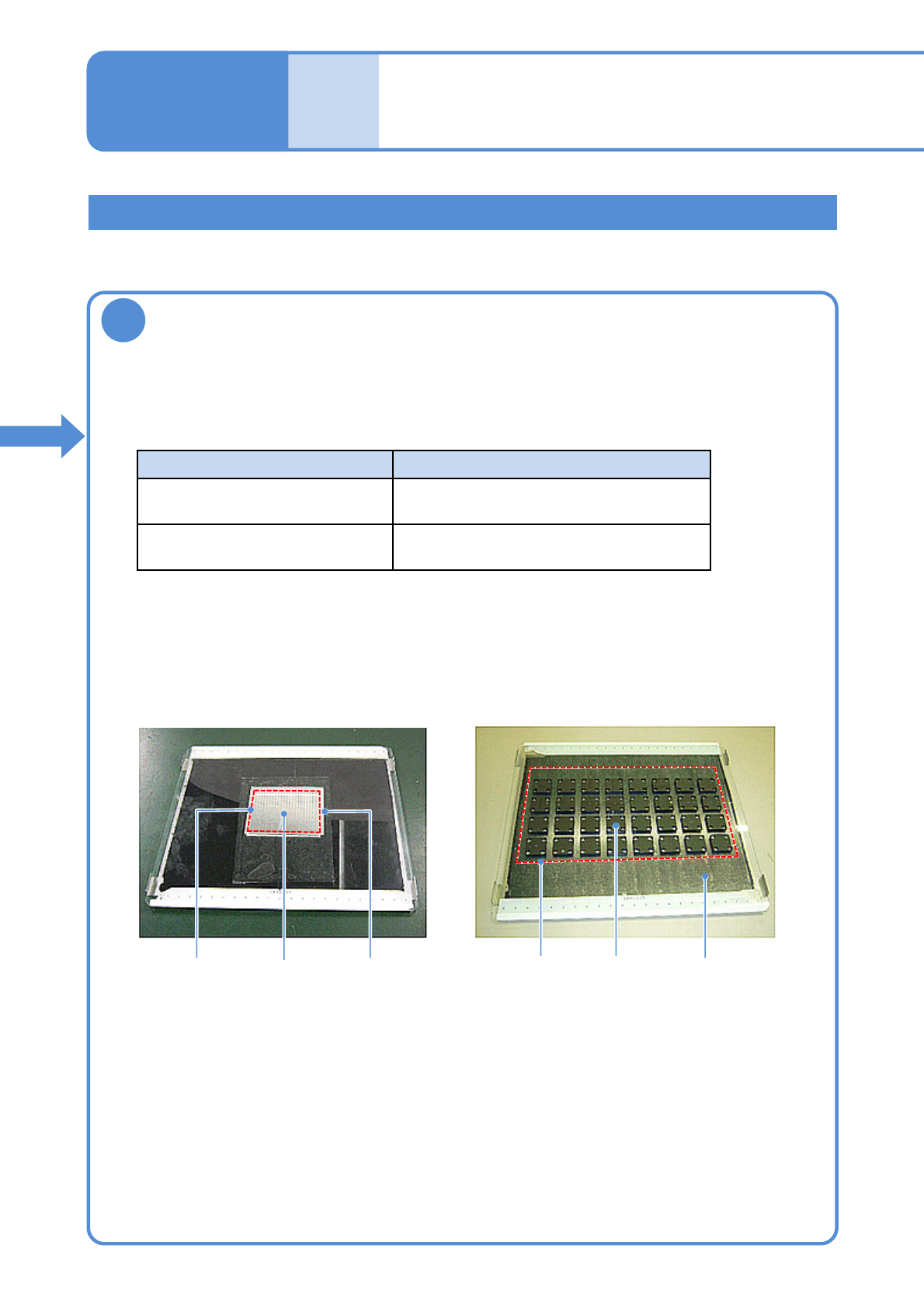

生産準備 2 (検証用材料の準備)

●1005JIGチップ、または0402Rをテープフィーダーにセット

し、下記スロットに取り付ける。

■チップ、または微小のとき

●JIG_BGA (N610087876AA) をトレイから取り出し、供給台 (N610074266AA) にセットする。

●供給台を左側(Z1~Z17)に寄せて設置する。

●JIG_BGAが斜めにならないように、整列して搭載する。

●供給台は2段構成でJIG_BGAを16個x2段搭載できる。

■JIG_BGA,供給台を交換台車にセットするとき

●トレイフィーダーのスロット1にトレイ(収納アルミケース)

をセットする。

(この作業は通常の生産準備と同じ)

●トレイ(収納アルミケース)ごとトレイパレットに搭載する。

●トレイ(収納アルミケース)は後側からみて、右詰奥にセット

する。

●搭載方向に注意する。

(JIG_BGA単品での方向性はない。ただし、右の写真のA部4

マスには、部品を置かない。)

●ツイントレイフィーダーのときは、トレイA側のスロット1

にセットする

１段目

２段目

●前後両方のヘッドで装着を行うときは、前後にフィーダーを

セットする。

●テープフィーダーのポケットティーチを適宜行う。

(この作業は、通常の生産作業と同じ)

2．交換台車にセットするとき

供給台

1．トレイフィーダーにセットするとき

トレイ

(収納アルミケース)

トレイパレット

A部

NPM-TT2

EJM1EJ-MB-13M-02

ガラス基板を準備する

精度検証

13-15-2-3

詳細工程２

メンテナンス

編

13-15-2

生産準備 3 (検証用材料の準備)

①装着精度確認用のガラス基板セット(N610108752AA)を用意する。

(ガラス基板、背景板、鏡同梱)

部品背景

JIG_BGA

黒色スポンジ

(背景板をそのままセット)

1005JIGチップ (ERJJ02AAAAAV)、

0402Rなど

鏡をガラスと背景板の間に入れる。

(ガラス基板セット同梱の手順書参照)

1005JIGチップ装着後のガラス基板

JIG_BGA装着後のガラス基板

●部品が装着される領域(おおよそ下図の点線枠内)に貼る

●ガラスの両端の認識マークにかからないようにする。

●気泡が入らないように注意する。

②精度検証する部品に応じて、背景を準備する。

③ガラス基板に両面テープを貼る。

鏡装着領域

JIG_BGA

装着領域背景板

(黒色スポンジ)

1005JIG

チップ

NPM-TT2

EJM1EJ-MB-13M-02

13-15-2-4

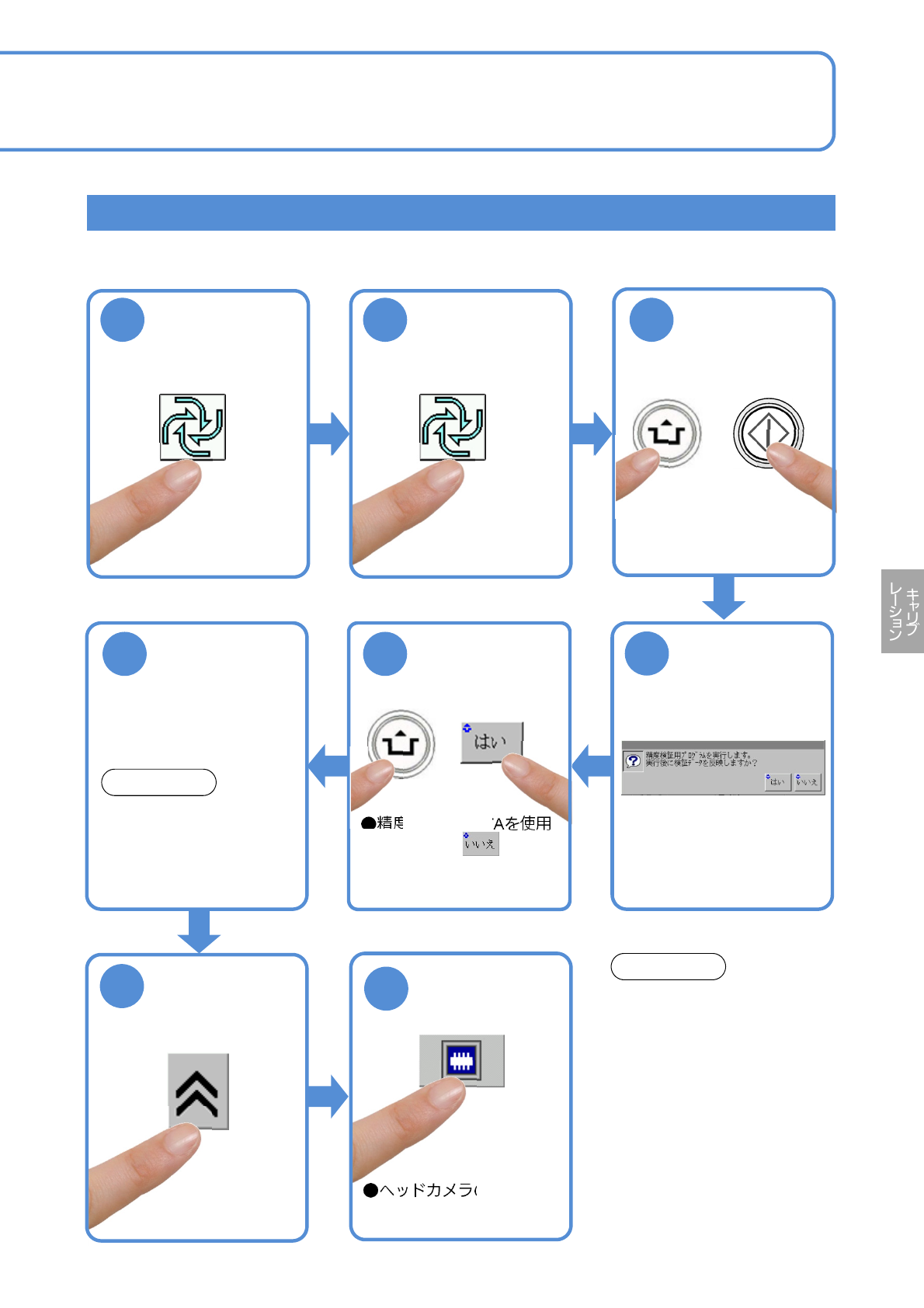

装着確認と反映(装着)

321

(第1階層)

(第2階層)

ガラス基板を搬

入する

●生産準備完了後、ガラス

基板を搬入すると、生産

を開始する。

設備が連結されているとき

は、隣接する設備の基板幅

を216 mmに設定し、上流側

の設備から基板を搬入して

ください。

お願い

●ヘッドカメラの画面が現

れ計測中の部品が見えま

す。

精度検証動作中に、STOPボタ

ンを押さないでください。

精度検証動作を、途中から再開

することはできません。

お願い

メッセージを確

認する

●精度検証MCDATAを使用

する場合：

(→ P.13-15-1

-1 ‘■検証

データの反映’)
