NPM- TT2 EJM1EJ-MB-13 M-02 13-15-2 -7 精度検証 詳細工程 ４ メンテナンス 編 13-15-2 装着結果確認 ( 検証データの反映、オフセット登録 ) 12 ( データが反映され、マシンパラメー ターが更新される ) ●データ表示選択でのテーブルに関係 なく、 ・すべてのヘッド ・ノズルのオフセット が更新される。 お知らせ 12 メッセージを確認して ● 0402 チップまでの サイズの部品のとき…
NPM-TT2
EJM1EJ-MB-13M-02
13-15-2-6
8
9

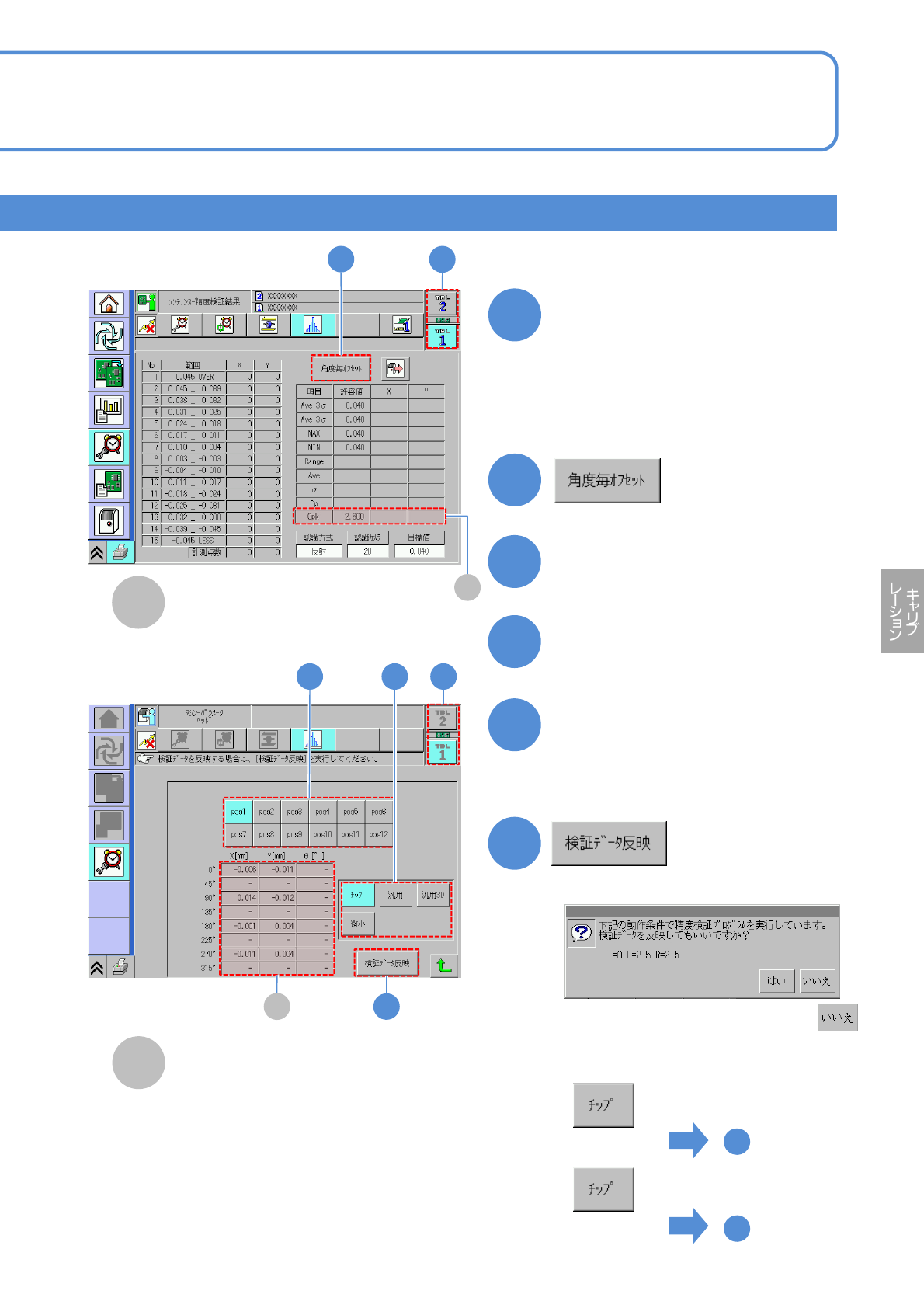

表示するノズルを選ぶ
(各ノズル毎のオフセットが表示される)
表示するテーブルを選ぶ
10
装着した部品を選ぶ
●部品種類によって表示される。
6
テーブルを選ぶ
(前後個別、または総合の精度が表示さ
れる)
●部品ごとのCpk規定値
(→ 『操作編』P.6-1-1 ‘基本性能’)
A
Cpk
●計測結果Cpkが規定値より低いとき
に角度毎オフセットを反映する。
7
■装着オフセットを反映するとき
各ノズル毎のオフセットが表示される
B
X[mm]，Y[mm] ，θ[°]
■検証データを反映するとき
11
■ のとき
■ 以外のとき
8 910
11
B
6
7
A
12
13
へ
へ
●メッセージを確認する。
精度検証MCDATAを使用する場合：
(→ P.13-15-1
-1 ‘■検証データの反映’)
NPM-TT2
EJM1EJ-MB-13M-02
13-15-2-7
精度検証
詳細工程 ４
メンテナンス
編
13-15-2

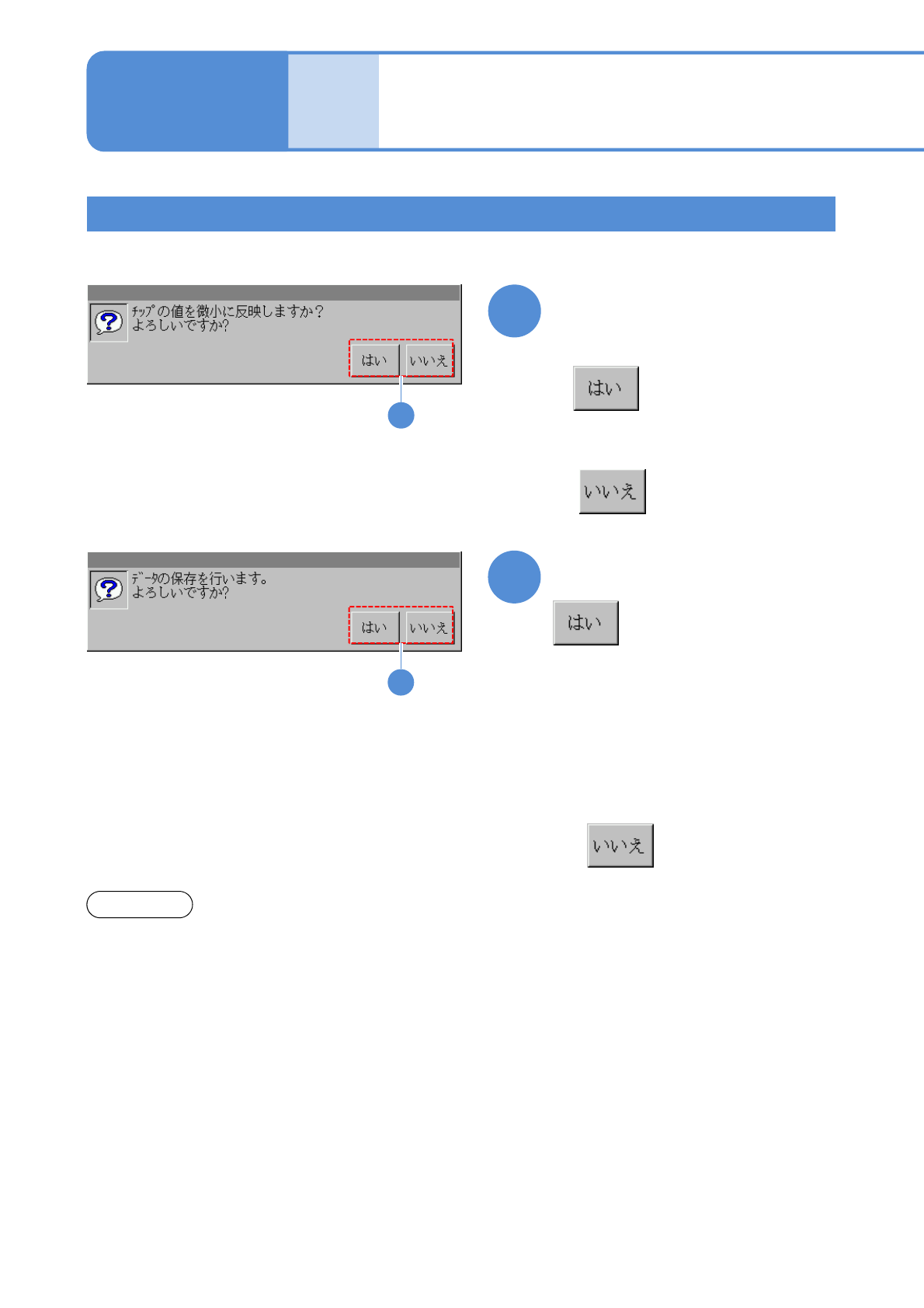

装着結果確認(検証データの反映、オフセット登録)
12
(データが反映され、マシンパラメー
ターが更新される)
●データ表示選択でのテーブルに関係
なく、
・すべてのヘッド
・ノズルのオフセット
が更新される。
お知らせ
12
メッセージを確認して
●0402チップまでのサイズの部品のとき
●0402チップより大きいサイズの部品の
とき
メッセージを確認して
13
●データを保存しないとき
13
●再度装着して装着精度の結果を確認できます。
そのときは、「装着結果確認」を行ってください。(→P.13-15-2
-8)
NPM-TT2
EJM1EJ-MB-13M-02
13-15-2-8
装着結果確認
「装着確認と反映」でオフセット登録した結果を検証します。手順は「装着確認と反映」と同じです。
この手順は必ずしも必要ではありませんが、設備の精度実力を測る目安として実施します。
原因 対処方法
装着する部品が劣化している。 JIG_BGAの表面に傷･ほこりなどの付着がないか確認する。
正しいジグ部品を使用してない。 ジグ部品を確認する。
1005C実部品を使用していないか? ジグ部品を確認する。
ヘッドシャフトが破損している。 シャフトの摺動時に、引っ掛かりなどが発生していないか確認する。
マルチ認識カメラ照度が正しくない。ランプ値照度キャリブレーションを実施する。
●上記対処方法で精度検証結果に向上が見られないとき、ヘッドシャフトに異常があるときは、当社にご
連絡ください。
精度検証結果に向上が見られないときは、以下の原因が考えられます。
●MCDATA(生産プログラム)は精度検証MCDATAを使用してください。(→P.13-15-1
-1 ‘■MCDATAの種類’)
●精度検証MCDATAは精度確認用であるため、測定結果から得られた角度毎オフセットは反映させないで
ください。(→ P.13-15-1
-1 ‘■検証データの反映’)
