搬送
14-2
フォークリフト・パレット台車を使うとき
フォークより設備下面が高くなるまで、アジャス
トボルトの調整ボルトを回す。
フォークを右側から設備下面に入れる。
●2本のフォークの中心をシールの▼に合わせる。
フォークを上昇させて、設備を持ち上げる。
適切な場所に移動して降ろす。
使用工具：スパナ 65 mm (2本)
パレット台車、または
フォークリフト
ロックナット
調整ボルト
アジャストボルト
フォーク
差し込み位置
フォーク
■フォークの差し込み位置
●フォークは側面から挿入してください。
クレーンを使うとき
専門の運送会社にご相談ください。
アイボルト
(4か所)
●アイボルトは運搬台などの固定用として使用する。また、固定
用ロープと水平線との角度θは45度以内。
●アイボルトは吊り上げ用には使用しない。
●運送後は、アイボルトを保管する。
ご注意
θ
固定用ロープ
運搬台など
MASS:2650 kg
CENTER
1
2
3
4
メンテナンス
編
14-2
前側
右側
搬送のときは、設備の取り扱いに十分ご注意ください。交換台車、トレイフィーダー、ケーブル、配管が本
体に接続されているときは、搬送前に取り外してください。
また、延長コンベヤーを取り付けている設備では、延長コンベヤーに付属のケーブルを設備本体から取り外
し、フォークなどで挟み込まないよう注意してください。
NPM-TT2 EJM1EJ-MB-14M-02
781
1 639
781
1 639
763
971
686
1 314
971
763
14-3-1
使用工具：コンベックス、六角レンチ(3 mm, 4 mm)、金尺、水準器、スパナ 2本(65 mm)
設置 １
メンテナンス
編
14-3
●設置に関しては、専門の方の指示に従ってください。
●再配置に関しては、当社にお問い合わせください。
お願い
前側
1
据え付ける
床の基準線に沿って仮置きし、設置位置を調整する。
●前後の設備間の基板搬送がスムーズに行えるように、方向と高さを調整する。
●隣接する設備との間隔は、1 ～5 mmにする。
●設備の下にダクトなどを通すときは、本体との隙間を40 mm以上空ける。
(下図は最少スペース、単位はmm)
シングル
トレイフィーダー
(オプション)
交換台車
(オプション)
前側
NPM-TT2 EJM1EJ-MB-14M-02
14-3-2
手順
へ
3

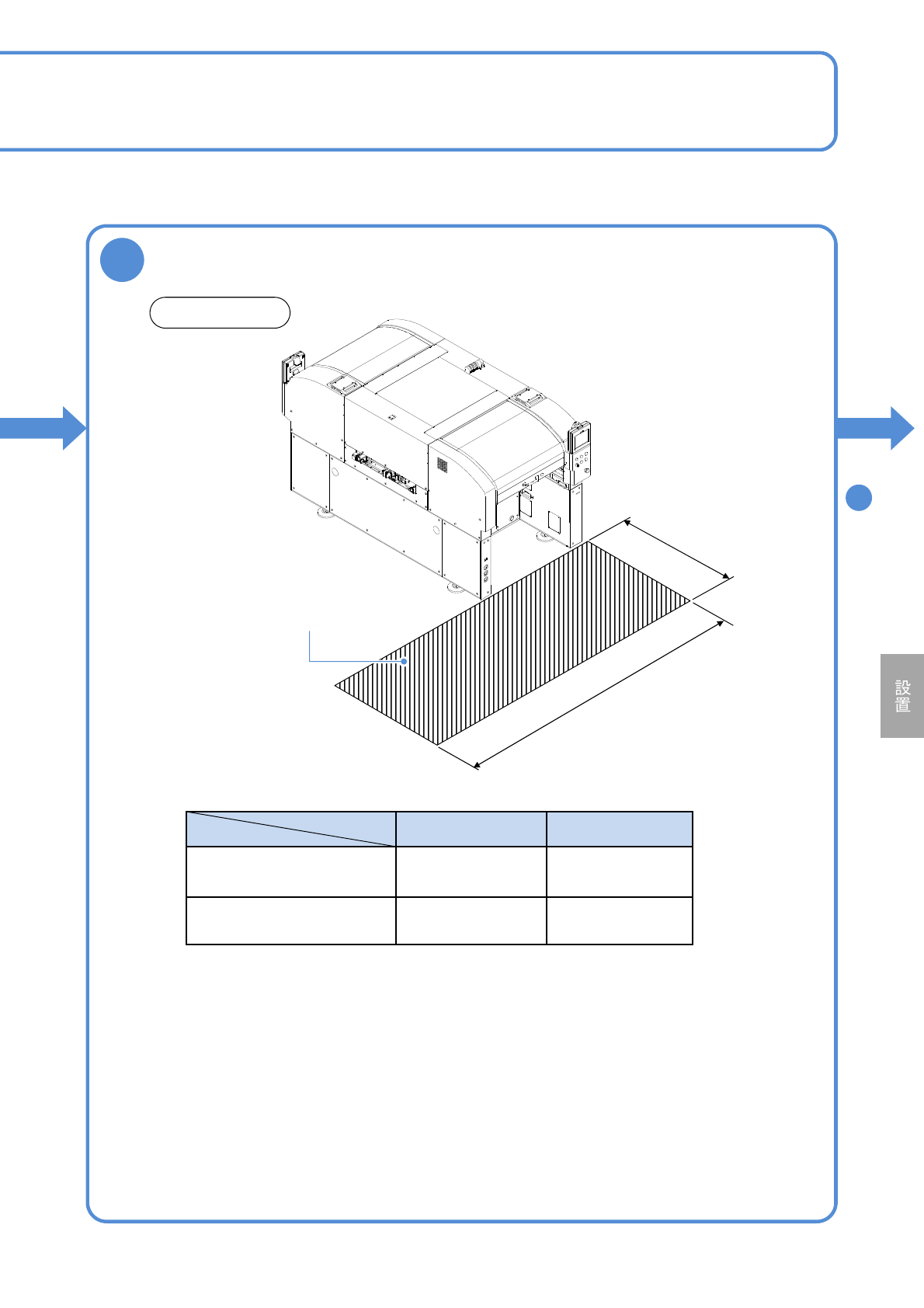

ワーキングエリアを確認する
ワーキングエリア
A
B
AB
シングルトレイフィーダー
(オプション)
763 1 831
交換台車
(オプション)
781 1 639
2
前側・後側
(単位:mm)
