NPM- TT2 EJM1EJ-MB-14M-02 14-3 -4 ●取り外した固定ブラケットは 保管すること。 ●ブラケット： 6 か所 本体部の固定用ブラケット ( 赤色 ) を取り外す X 軸固定用ブラケット( 2 か所) Y 軸固定用ブラケット( 4 か所) A A B B B A B B B 4 5 手順 へ
NPM-TT2 EJM1EJ-MB-14M-02
14-3-3
設置 2
メンテナンス
編
14-3
3

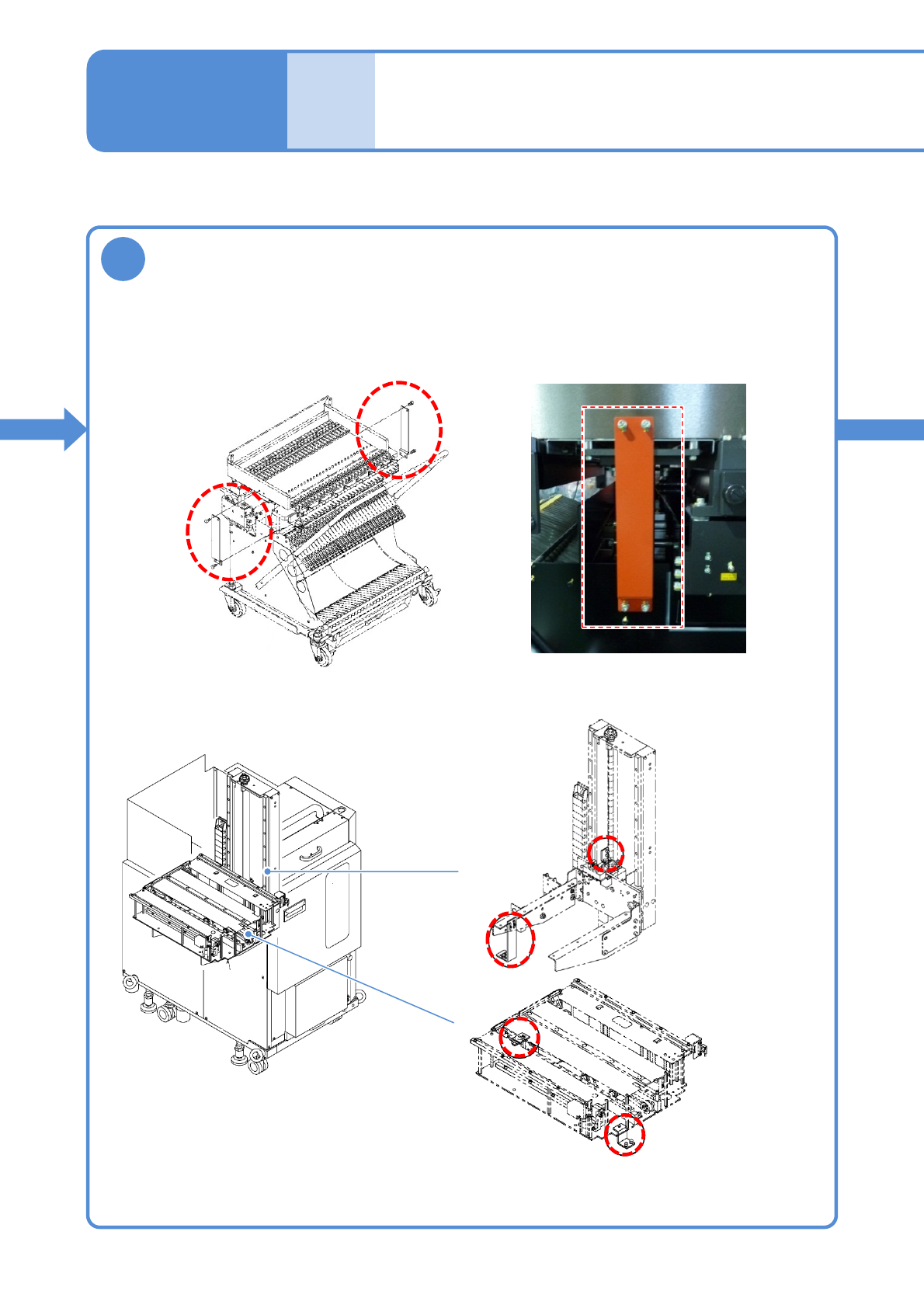

供給部の固定用ブラケット (赤色) を取り外す
■交換台車固定用ブラケット(2か所)
■シングルトレイフィーダー(オプション)固定用ブラケット(4か所)
●取り外した固定ブラケットは保管すること。
●ブラケット：6か所
NPM-TT2 EJM1EJ-MB-14M-02
14-3-4
●取り外した固定ブラケットは保管すること。
●ブラケット：6か所

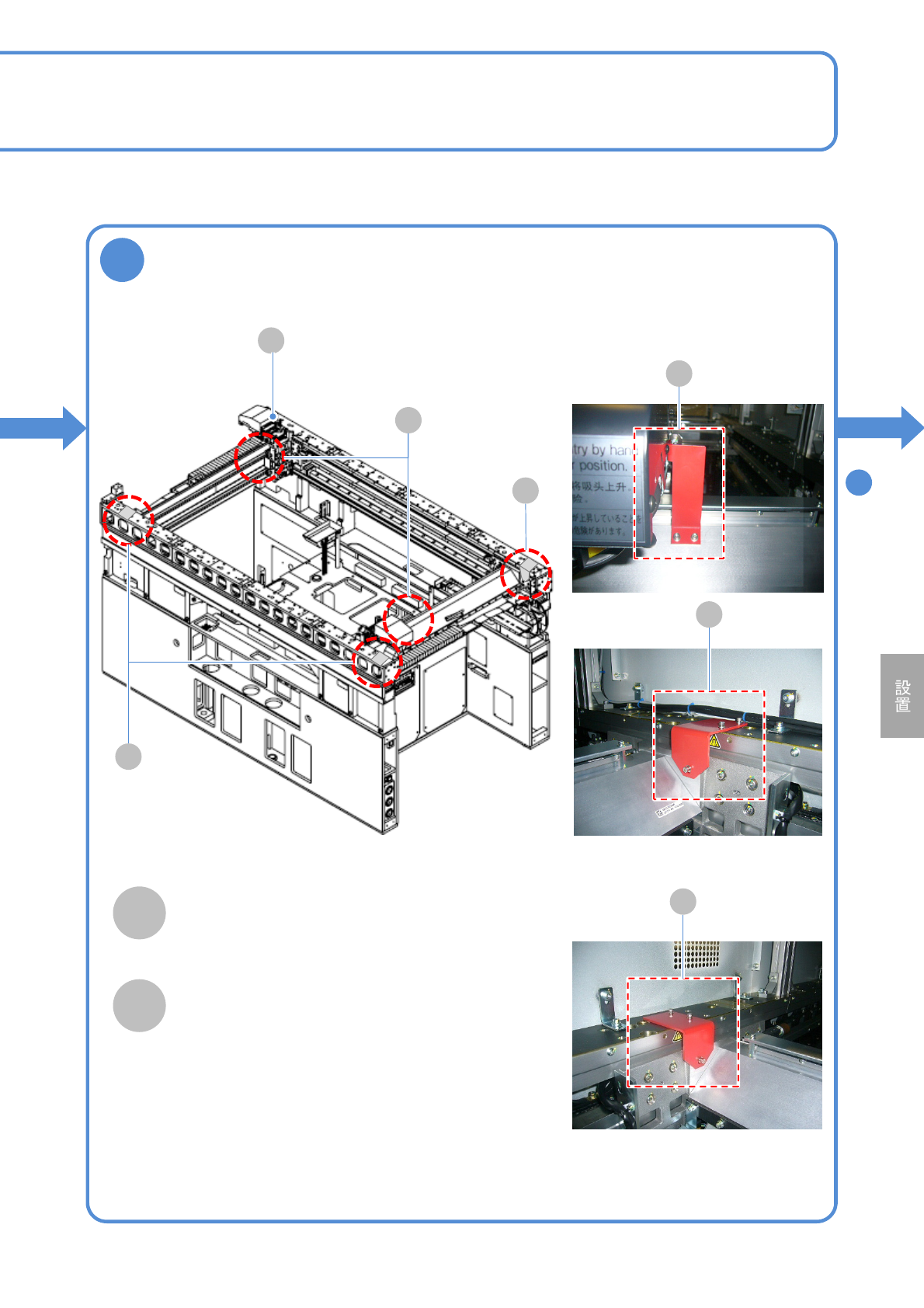

本体部の固定用ブラケット (赤色) を取り外す
X軸固定用ブラケット(2か所)
Y軸固定用ブラケット(4か所)
A
A
B
B
B
A
B
B
B
4
5
手順
へ
NPM-TT2 EJM1EJ-MB-14M-02
14-3-5
設置 ３
メンテナンス
編
14-3
水平出しをする
水準器を右図の位置に設置する。
●水準器：4か所
調整ボルトで水平に調整する。
●3目盛(0.06 mm/m)以下になるように
する。
●調整ボルト：4本
ロックナットで固定する。
据え付け後も、半年に一回は水平確認することをお勧めします。
お願い
水準器の設置位置
アジャストボルト位置
基板搬送高さ
900～920 mm
1
2
3
前側
ロックナット
調整ボルト
■基板搬送高さについて
●NPM-TT2 の標準基板搬送高さは、900 ～ 920 mmです。
●ライン化したすべてのNPM-TT2 の基板搬送高さが、 900 ～ 920 mmにならない可能性がある場合
は、 営業担当またはサービスに事前にご相談願います。
●お客様工場の床の状態により、生産ラインの基板搬送高さが下図のように変化する場合があり、
下図#2、 #15 では、交換台車を正常に接続できない可能性があります。
900 mm
885 mm
920 mm
床面
基板
搬送高さ
#1 #2 #7 #8 #15
940 mm
NG NGOK OK OK
5
