NPM-TT2 EJM1EJ-MB-14M-02
周辺
装置
の接続
ライン構成
14-6-1
メンテナンス
編
14-6-1
延長コンベヤー
ライン構成は例であり、お客様のライン構成、NPM以外の設備の配置によって異なるため、
詳細は、当社にお問合せください。
NPM-TT2を設置するとき (ライン構成、単体設置含む)は、NPM-TT2ラインの左右両側に延長コンベ
ヤー(オプション)の機能を備えたユニットの設置が必要です。
●連結台数は最大30台です。
当社指定オプションの延長コンベヤーに付属のケーブルを設備から取り外しているときは、設備本体
に接続してください。

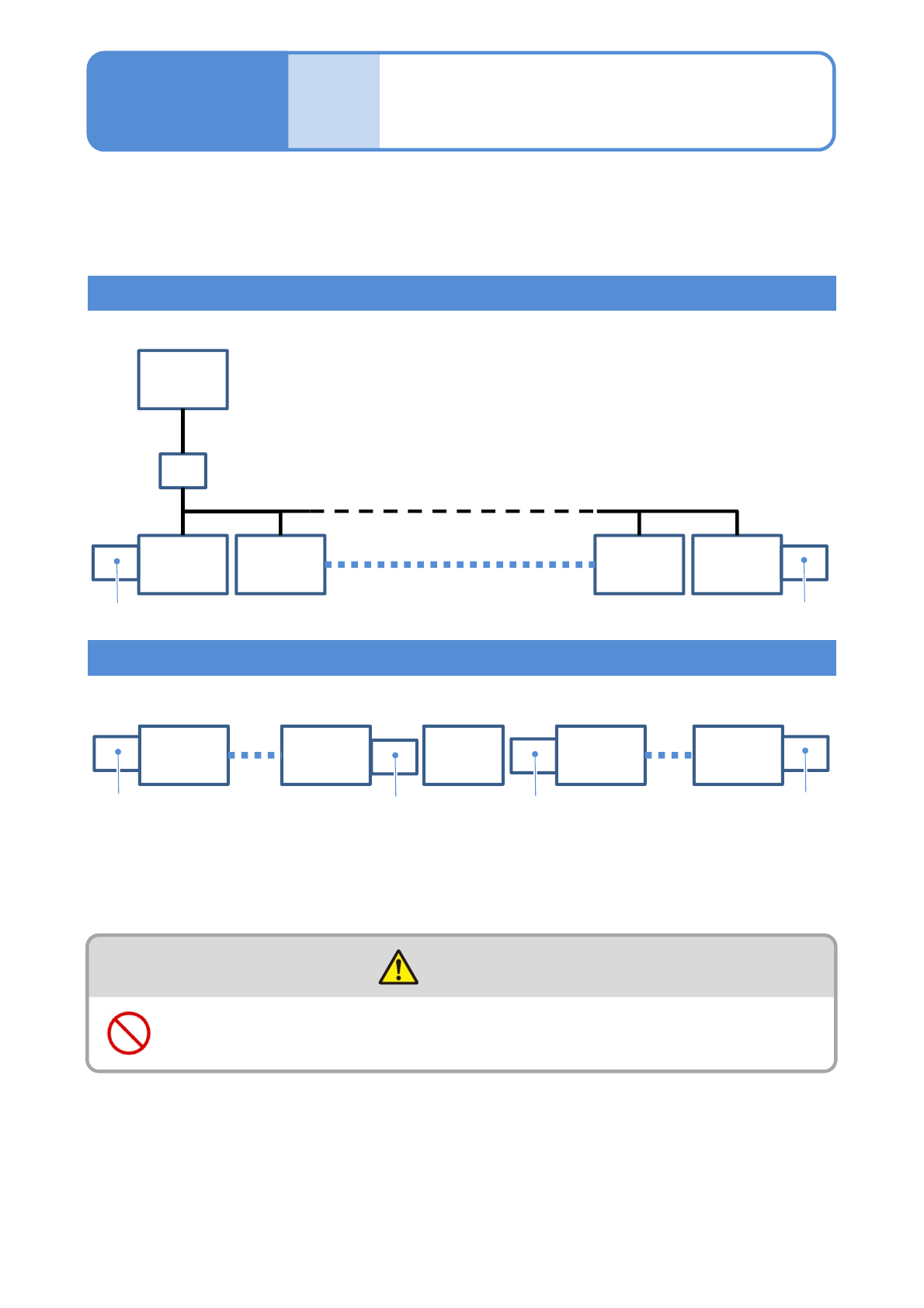

NPM-TT2のみのライン構成
NPM-TT2とNPM-D以外の設備があるときのライン構成
LNB用
FAパソコン
HUB
NPM-
TT2 1
NPM-
TT2 2
延長コンベヤー
NPM-
TT2 29
NPM-
TT2 30
コンベヤーL
NPM-D
1
NPM-
TT2
延長コンベヤー
NPM-
TT2
NPM-
TT2 30
NPM-
TT2
以外
延長コンベヤー
延長コンベヤー
■連結台数はNPM-TT2、NPM-Dあわせて最大30台以下
■連結台数は最大30台以下
警告
周辺機器を取付ける前に、設備本体に電源と空圧源を接続しない
(感電やけがのおそれ)
NPM-TT2 EJM1EJ-MB-14M-02
ライン信号仕様 １
14-6-2-1
ライン信号
前後工程間の基板受け渡し信号を各設備間で1本のケーブルで接続
1
2
3
47
8
11
14
13
12
3
2
1
74
11
8
12
13
14
SMEMAのコネクターはAMP簡易接続型です。
■コネクター接続口から見たコネクターピン配列
ケーブル側コネクターピン配列 (オスピン)
コネクター ピン ストレインリリーフ
ケーブル側
AMP 206044-1 AMP 66103-2 AMP206070-1
設備側
AMP 206043-1 AMP 66105-2 -
■ケーブル側と設備側のパーツ番号
■SMEMAコネクター位置(後部左右)
コネクターの接続ピン配列
SMEMAコネクター
設備側コネクターピン配列 (メスピン)
周辺
装置
の接続
メンテナンス
編
14-6-2
■基板流れ方向( 左 → 右 )
設備 1
Control
Box
設備 2
Control
Box
設備 3
Control
Box
-XP
-XS
-XP
-XS
■基板流れ方向( 左 ← 右 )
設備 3
Control
Box
設備 2
Control
Box
設備 1
Control
Box
-XS
-XP
-XS
-XP
-XS
次工程設備への接続コネクター
-XP
前工程設備への接続コネクター
NPM-TT2 EJM1EJ-MB-14M-02
周辺
装置
の接続
ライン信号仕様 ２
14-6-2-2
電気的インターフェース配線図(SMEMAインターフェース)
コネクター/ケーブル 機能 条件 説明
Pair 1-2
1)
設備準備
クローズ
2) 3)
次の基板を受け入れる装置
(シングルコンベヤー)
Pair 3-4
1)
基板有効
送り基板がある装置
(シングルコンベヤー)
Pair 5-6 / 7-8
4)
装置間状態出力 / 入力 装置隣接接続時だけ機能 装置間状態の入出力
Pair 9-10
設備準備
クローズ
2) 3)
次の基板を受け入れる装置
(デュアルコンベヤー)
Pair 11-12
基板有効
送り基板がある装置
(デュアルコンベヤー)
13
4)
装置間安全装置入力
装置隣接接続時だけ機能
装置間の安全装置の状態
(入力)
14
4)
装置間搬送
センサー状態入力
隣接装置の
搬送センサーの状態
1)
最低必要条件として、10 mA, DC 30 Vに切り替えること。(シングルコンベヤー用)
2)
10 mAでは、出力LOWまたはコンタクトクローズがDC 0.8 Vを超えないようにすること。
3)
光アイソレーターを使用するときは適切な極性を確認すること。
4)
この信号はNPM装置間の専用の信号で、外部からの信号は入力できない。
●この基準に沿って組み立てられていない既存の装置は、修正されたピン配列が必要となることがあり
ます。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN.1
（－ＸＰ）
CONN.2
（－ＸS）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN.1
（－ＸＰ）
CONN.2
（－ＸS）
BOARD BOARD
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
MACHINE B
MACHINE A
電気的インターフェースコネクター/ケーブル機能説明
メンテナンス
編
14-6-2
