NPM- TT2 EJM1EJ-MB-14 M-02 周辺 装置 の接続 イーサーネットケーブル LW S ( ラインワークステーション ) 14-6-3 お客様のパソコンと LNB 用 FA パソコンをイーサーネッ トケーブルで接続すると LNB に蓄積した実績データが LWS (Line Work Station) に表示されます。パソコ ンには専用ソフトなどのイ ンストールは不要ですが、 Web ブラウザが必要です。詳細は LNB…
NPM-TT2 EJM1EJ-MB-14M-02
周辺
装置
の接続
ライン信号仕様 ２
14-6-2-2

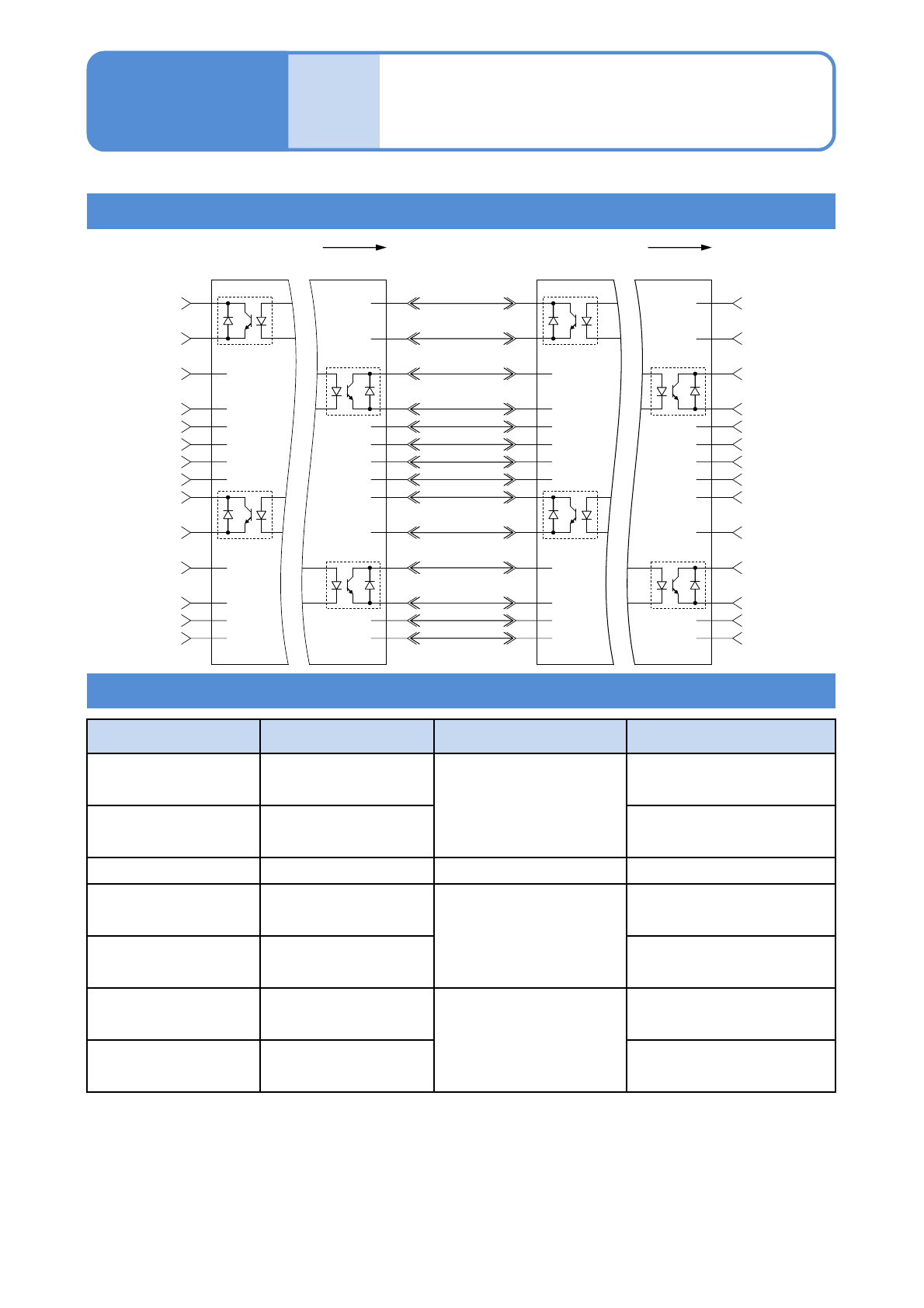

電気的インターフェース配線図(SMEMAインターフェース)
コネクター/ケーブル 機能 条件 説明
Pair 1-2
1)
設備準備
クローズ
2) 3)
次の基板を受け入れる装置
(シングルコンベヤー)
Pair 3-4
1)
基板有効
送り基板がある装置
(シングルコンベヤー)
Pair 5-6 / 7-8
4)
装置間状態出力 / 入力 装置隣接接続時だけ機能 装置間状態の入出力
Pair 9-10
設備準備
クローズ
2) 3)
次の基板を受け入れる装置
(デュアルコンベヤー)
Pair 11-12
基板有効
送り基板がある装置
(デュアルコンベヤー)
13
4)
装置間安全装置入力
装置隣接接続時だけ機能
装置間の安全装置の状態
(入力)
14
4)
装置間搬送
センサー状態入力
隣接装置の
搬送センサーの状態
1)
最低必要条件として、10 mA, DC 30 Vに切り替えること。(シングルコンベヤー用)
2)
10 mAでは、出力LOWまたはコンタクトクローズがDC 0.8 Vを超えないようにすること。
3)
光アイソレーターを使用するときは適切な極性を確認すること。
4)
この信号はNPM装置間の専用の信号で、外部からの信号は入力できない。
●この基準に沿って組み立てられていない既存の装置は、修正されたピン配列が必要となることがあり
ます。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN.1
（－ＸＰ）
CONN.2
（－ＸS）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN.1
（－ＸＰ）
CONN.2
（－ＸS）
BOARD BOARD
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
MACHINE B
MACHINE A
電気的インターフェースコネクター/ケーブル機能説明
メンテナンス
編
14-6-2
NPM-TT2 EJM1EJ-MB-14M-02
周辺
装置
の接続
イーサーネットケーブル
LWS
(ラインワークステーション)
14-6-3

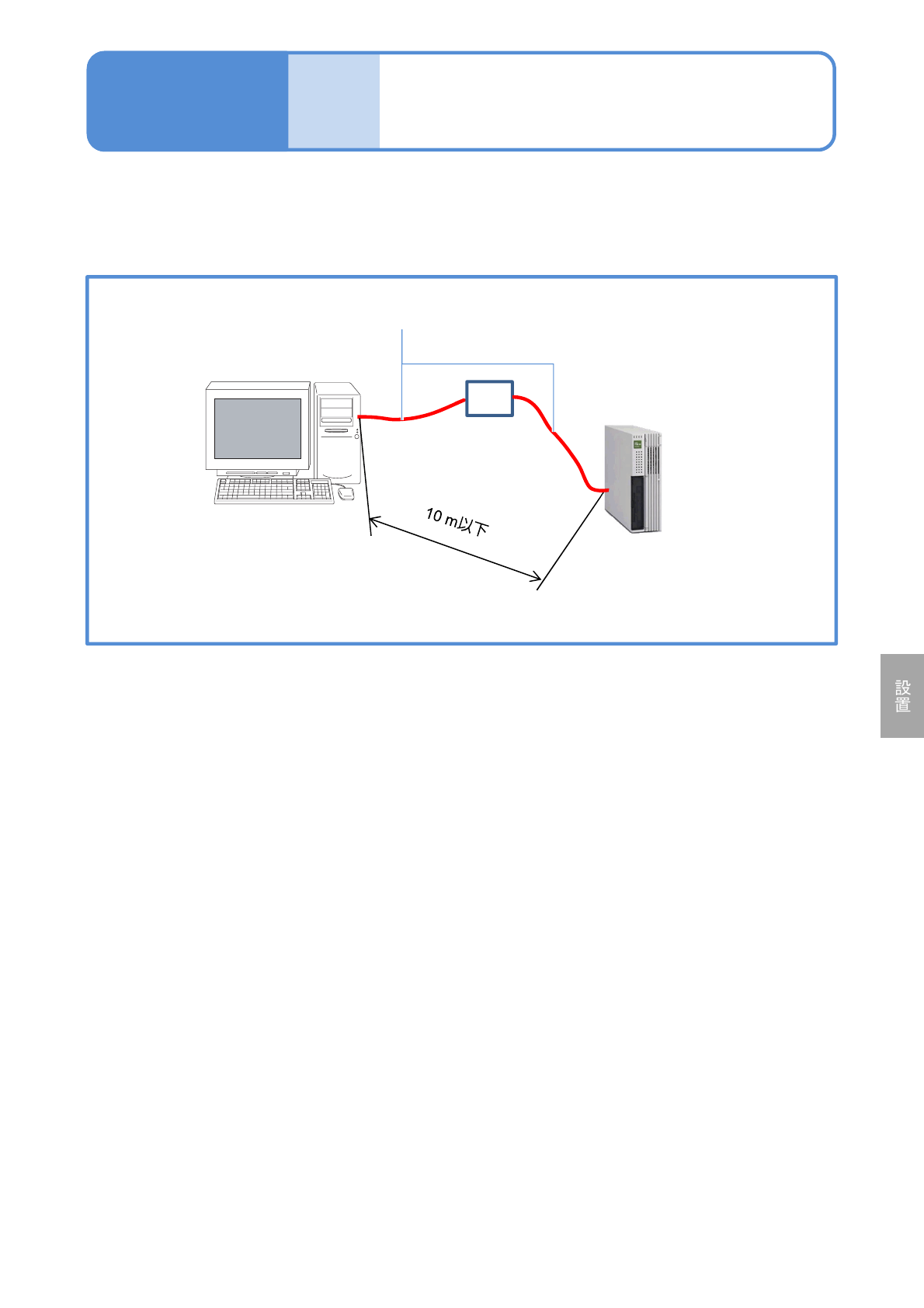

お客様のパソコンとLNB用FAパソコンをイーサーネットケーブルで接続するとLNBに蓄積した実績データが
LWS (Line Work Station)に表示されます。パソコンには専用ソフトなどのインストールは不要ですが、Web
ブラウザが必要です。詳細はLNBの取扱説明書を参照ください。
イーサーネットケーブル
10 m以上になるときは、
当社にご連絡ください。
パソコン(LWS)
LNB用FAパソコン
HUB
メンテナンス
編
14-6-3
NPM-TT2 EJM1EJ-MB-14M-02
周辺
装置
の接続
ケーブルの長さ
14-6-4
接続が必要なもの:
●ライン信号 (絶縁)
1)
●AC (交流) 電源
1) 当社の設備のシステムと付属している機器のシステムについては、絶縁済み。
ライン構成に対応する電源またはライン信号ケーブルはお客様の仕様によって変わりますので、当社に
お問い合わせください。

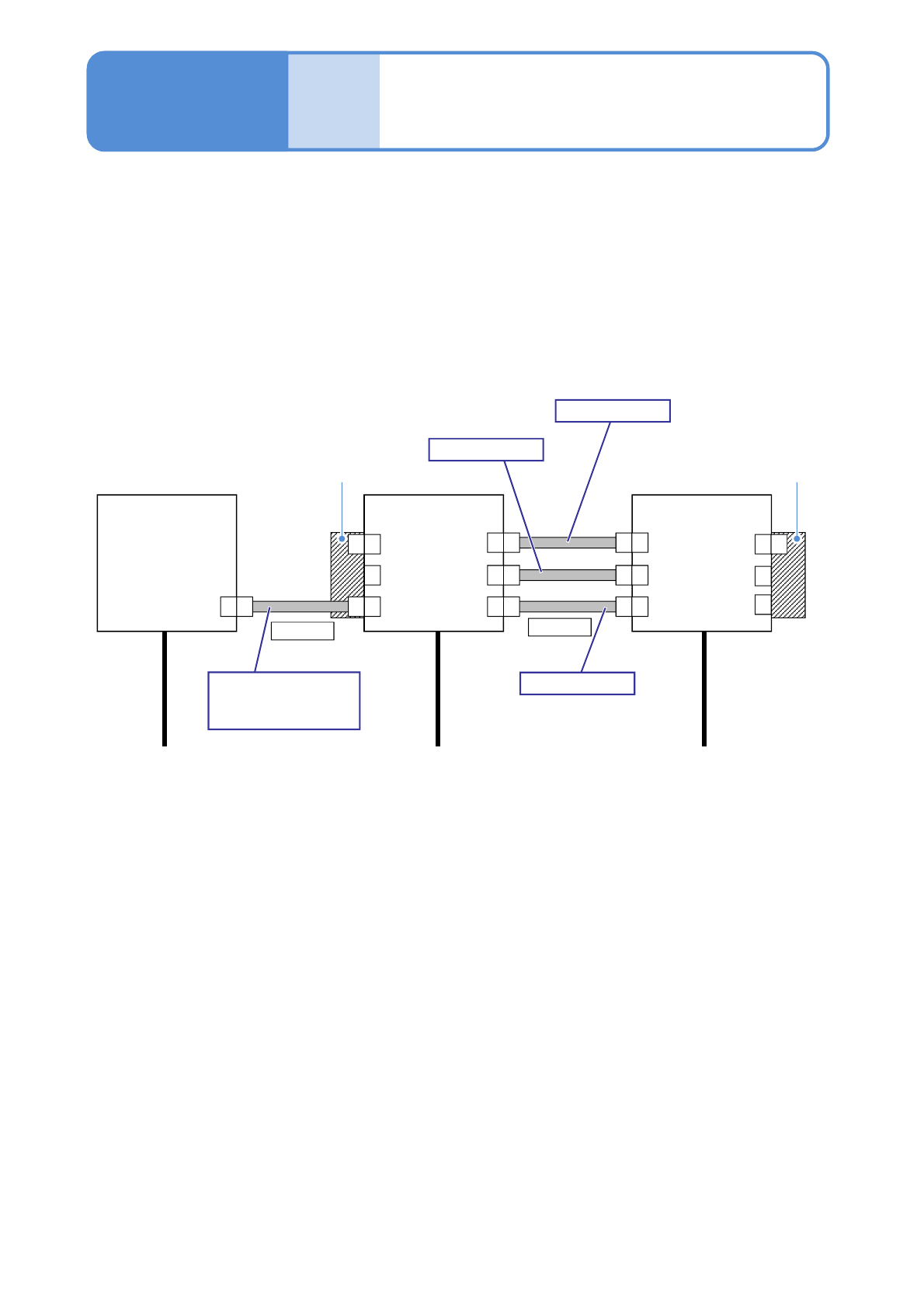

■ライン構成 例: 従来機対応
メンテナンス
編
14-6-4
FM MF
F
F
SMEMA
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
従来機
NPM-TT2
NPM-TT2
2 m
NPM-TT2以外との接続
につきましては、当社
にご相談ください。
SMEMA
FM MF
FM MF
FM MF
-XP -XS
CNDUS
CNEXR
-XP
CNDUP
CNEXL
-XS
N610129393AB
2 m
N610129395AB
2 m
N610129394AB
延長コンベヤー 延長コンベヤー
MF
F
MF
