NPM- TT2 EJM1EJ-MB-14M-02 周辺 装置 の接続 LNB 接続時の設定 14-6-5 1 2 先頭設備から何台目にある かを入力する 3 ■ LNB に登録しないとき 4 メッセージを確認して LNB に接続しているときは、設備側 で設定してください。 3 4 メッセージを確認して メンテナンス 編 14-6-5 1 2
NPM-TT2 EJM1EJ-MB-14M-02
周辺
装置
の接続
ケーブルの長さ
14-6-4
接続が必要なもの:
●ライン信号 (絶縁)
1)
●AC (交流) 電源
1) 当社の設備のシステムと付属している機器のシステムについては、絶縁済み。
ライン構成に対応する電源またはライン信号ケーブルはお客様の仕様によって変わりますので、当社に
お問い合わせください。
■ライン構成 例: 従来機対応
メンテナンス
編
14-6-4
FM MF
F
F
SMEMA
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
従来機
NPM-TT2
NPM-TT2
2 m
NPM-TT2以外との接続
につきましては、当社
にご相談ください。
SMEMA
FM MF
FM MF
FM MF
-XP -XS
CNDUS
CNEXR
-XP
CNDUP
CNEXL
-XS
N610129393AB
2 m
N610129395AB
2 m
N610129394AB
延長コンベヤー 延長コンベヤー
MF
F
MF
NPM-TT2 EJM1EJ-MB-14M-02
周辺
装置
の接続

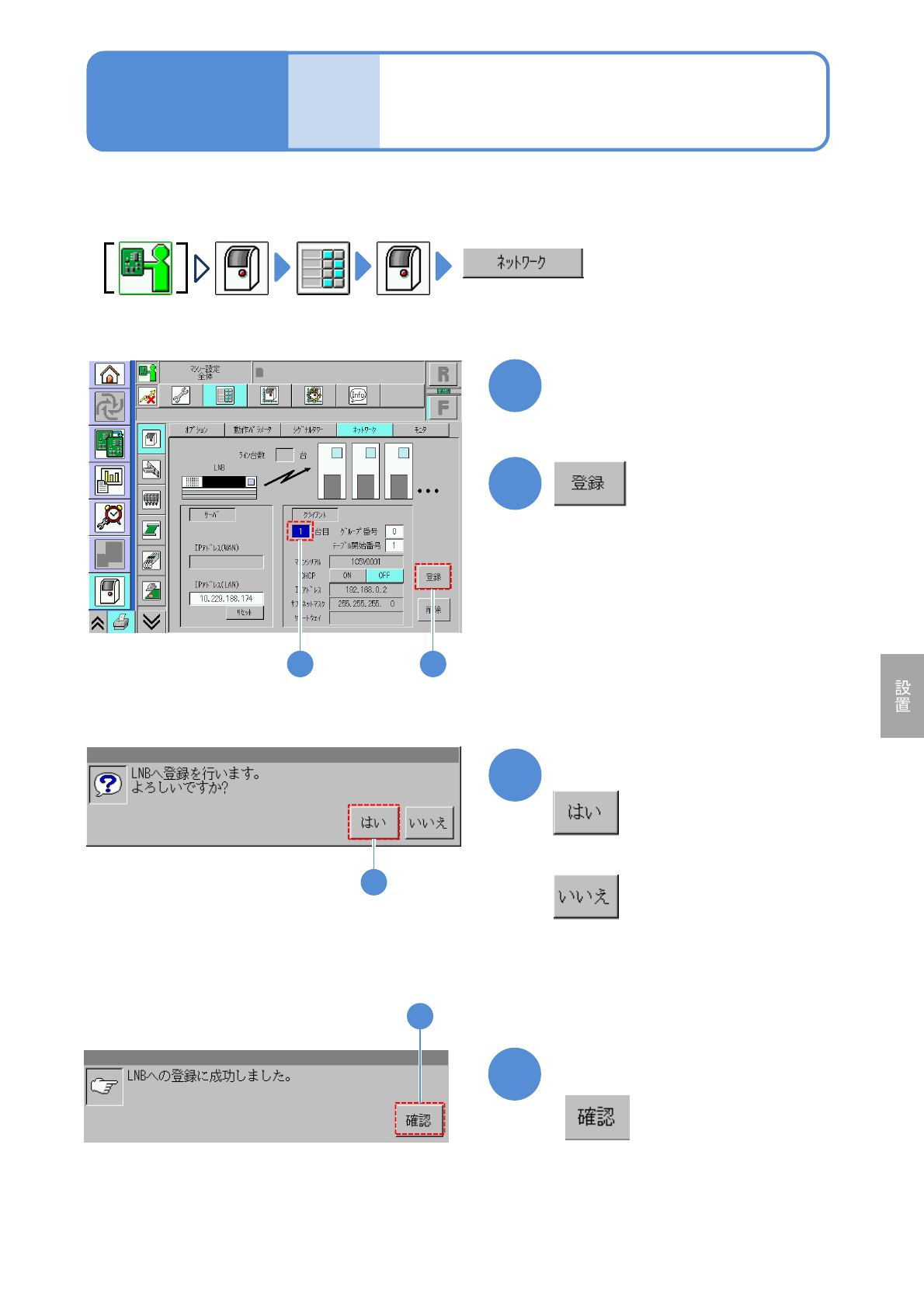

LNB接続時の設定
14-6-5
1
2
先頭設備から何台目にある
かを入力する
3
■LNBに登録しないとき
4
メッセージを確認して
LNBに接続しているときは、設備側で設定してください。
3
4
メッセージを確認して
メンテナンス
編
14-6-5
1 2
NPM-TT2 EJM1EJ-MB-14M-02
14-7-1
基板搬送設定
(NPM-TT2以外の設備と連結するとき)
NPM-TT2以外の設備とライン連結するときは、前工程設備の基板要求信号の受け渡しタイミングによって
は、基板の2枚搬送などの不具合が発生する可能性があります。このため、必ずNPM-TT2の基板搬送の設定
を変更してください。
●「左→右流れ」で基板搬送設定の方法を説明します。「右→左流れ」のときは、右側に延長コンベヤー
が設置されたNPM-TT2で設定してください。

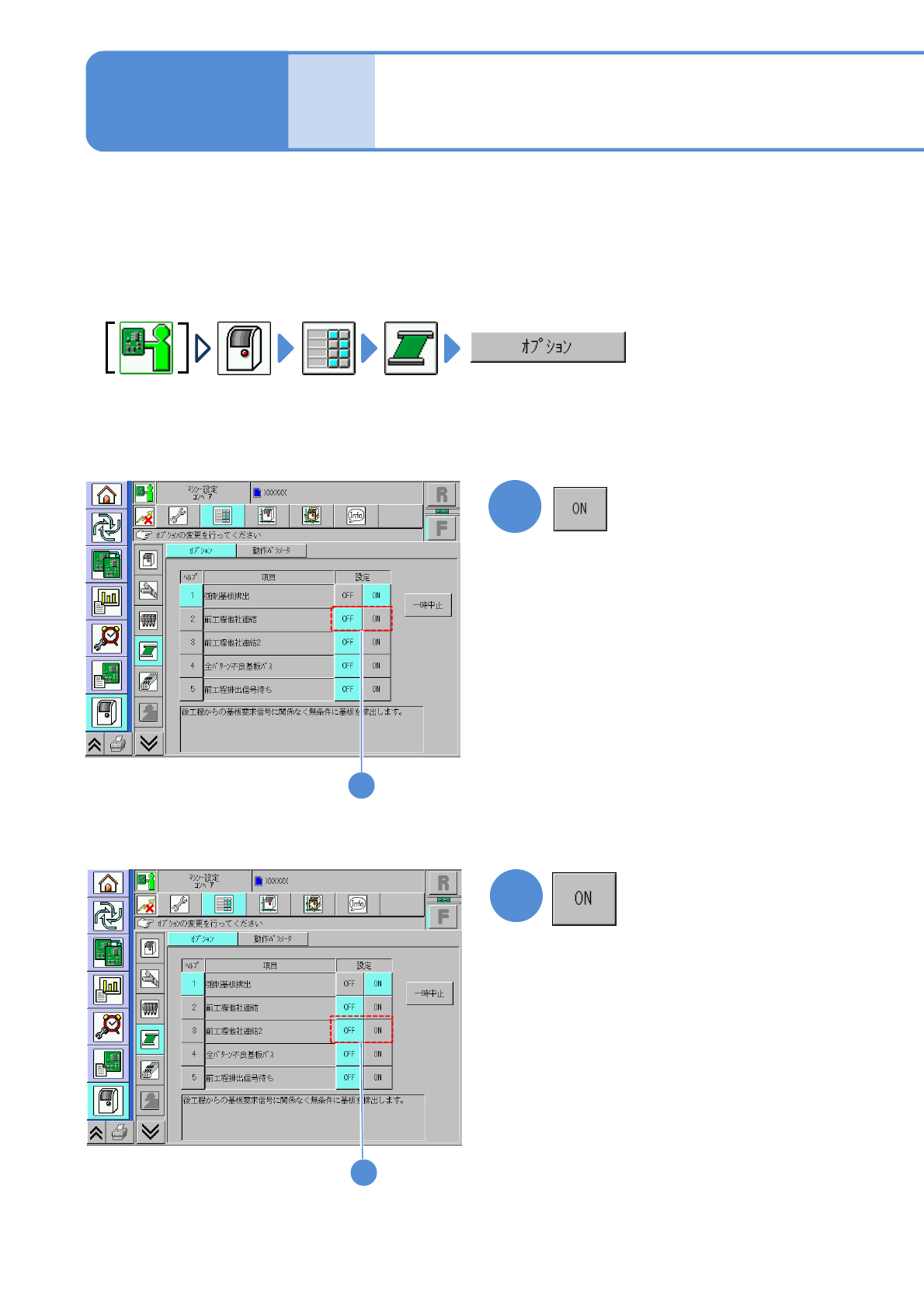

■オプション設定
「前工程他社連結 」を「ON」にするとき
1
1
■オプション設定
「前工程他社連結2 」を「ON」にするとき
2
2
メンテナンス
編
14-7
