NPM-TT2 EJM1EJ-SF-01N-05
前側
■サポートステーションBOX
(オプション)
■パワーサプライユニット
(オプション)
前側 前側
■汎用型転写ユニット(オプション)
1-2-16
●ユニット右側に貼りつけています。
NPM-TT2 EJM1EJ-SF-01N-05
安全管理
安全スイッチ/鍵の管理/
保守作業中注意札について
1-3-1-1
安全スイッチ
鍵の管理
設備の安全カバー内に、安全スイッチが取り付けられています。自動生産中に前側・後側いずれかの安全
カバーを誤って開くと設備が緊急停止し、作業者の安全を確保します。
各取扱説明書に「主電源スイッチをOFF にする」と表記されているところでは、鍵が必要です。鍵は、ト
レーニングを受けたエンジニアが、お客様の管理基準に従って管理してください。

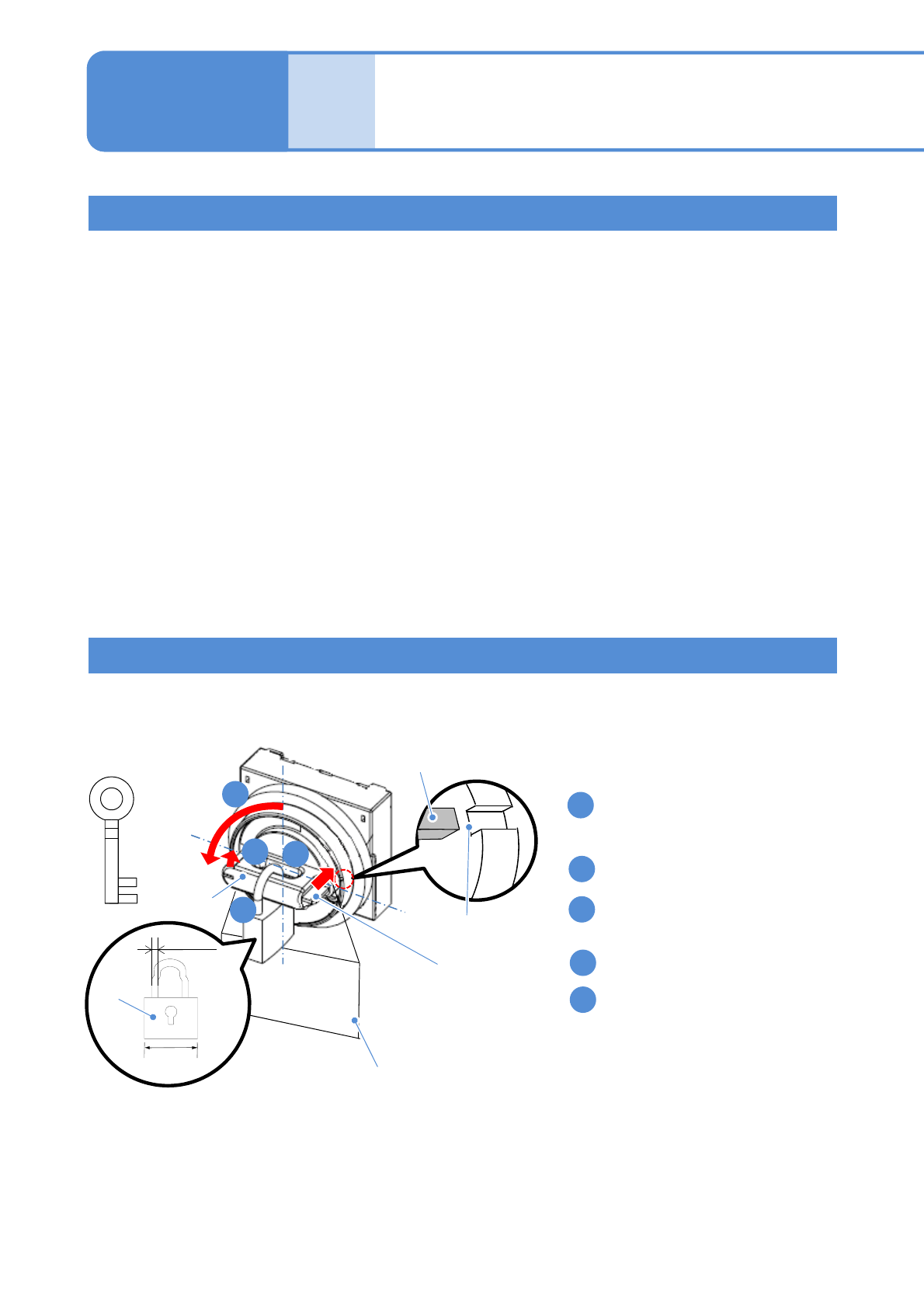

■主電源スイッチの施錠方法
ハンドルをロックプレートとケー
スの目印が合う位置まで左方向に
回す。
ロックプレートを押込む。
ロックプレートを押したままハン
ドルを「OFF」位置に戻す。
ハンドル中央の穴に施錠する。
作業中を示すタグを掛ける。
4
3
2
1
5
安全カバー
●自動生産を開始する前に、すべての安全カバーが閉まっていることを確かめてください。
●材料の供給が必要なときは、メッセージが画面に表示されます。必要なカバーを開けて材料を供給して
ください。
サーボスイッチ
●機種切り替えや点検などで設備内に身体の一部を入れて作業するときは作業者の安全を確保するために、
作業する側のサーボスイッチを必ずOFF にしてください。
●サーボスイッチがOFFのときは、すべての駆動軸は動きません。
●生産を開始する前に、前側と後側の操作パネルにある両方のサーボスイッチをON にしてください。
1-3-1
ハンドル
ロックプレート
タグ
鍵
30～50 ｍｍ
Φ5～Φ8
錠
ロックプレート
4
2
1
3
ケースの目印
NPM-TT2 EJM1EJ-SF-01N-05

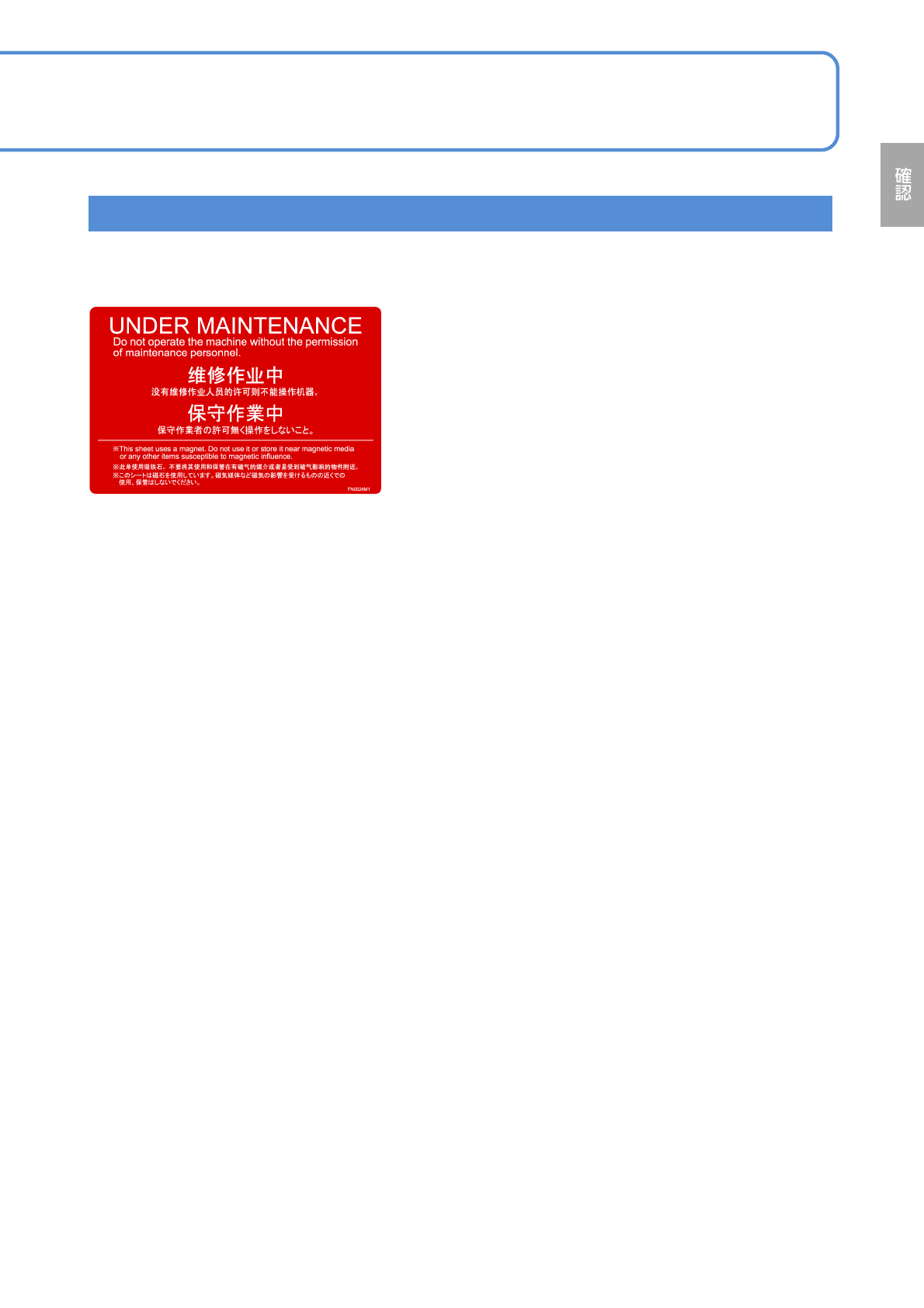

保守作業中注意札(メンテナンス作業のとき)
メンテナンス作業をする前に、同梱の保守作業中注意札 (下図) を操作パネル近くの見やすいところに貼り、
安全を確保してください。特に2人以上で作業するときは、この保守作業中注意札を使用するとともに、必
ず合図をしてから作業してください。
●この保守作業中注意札は、磁石を使用しています。
磁気媒体など磁力の影響を受けるものの近くで使用、保管し
ないでください。
1-3-1-2
