NPM- TT2 EJM1EJ-MB-14M-02 14-8 -2 5 連結ねじ A を取り外し、仮置き位置に取り付ける 仮置き位置 4 ケーブル、配管を取り外し、結束バンドで固定する 結束バンド 固定バンド 連結ねじA ケーブル、配管 ●固定バンドは取り外さないでください

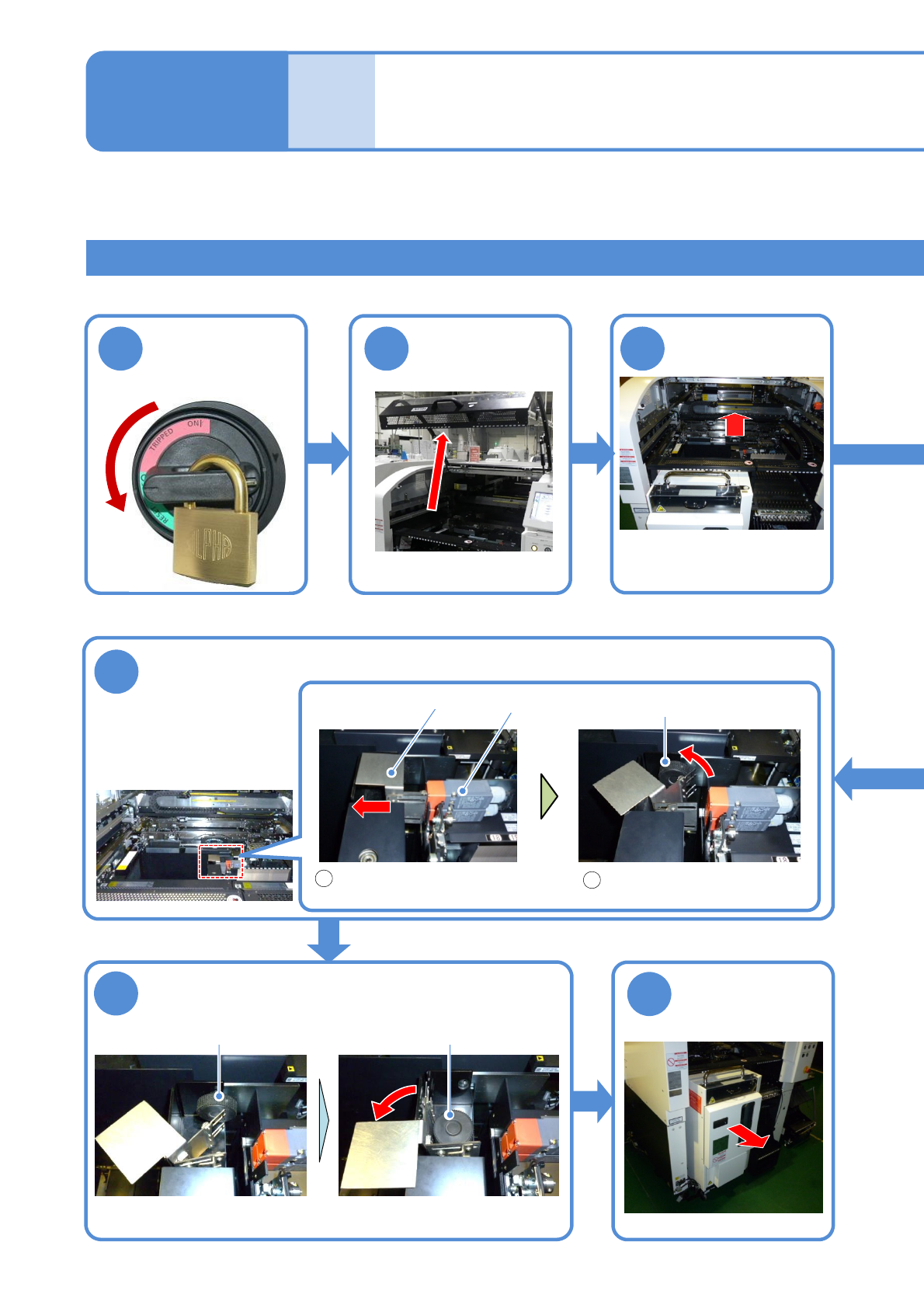

NPM-TT2 EJM1EJ-MB-14M-02
14-8-1
トレイフィーダー(オプション)
の取り扱い方法 1
取り外し方法
シングルトレイフィーダーの取り扱い方法を説明します。
メンテナンス
編
14-8
所要時間:5分
1
主電源スイッチを
OFFにし、鍵をか
ける
OFF
2 3
6
トレイフィーダーの安全スイッチを解除する
解除後の取手は連結ねじB
に接触させておく
安全スイッチの取手を左側へ
スライドさせる
1
2
安全スイッチ
取手
7
連結ねじBを取り外し、仮置き位置に取り付ける
8
トレイフィーダー
を取り外す
マルチ認識カメラより奥に
移動してください
X軸を奥へ押す
連結ねじB
連結ねじB 仮置き位置

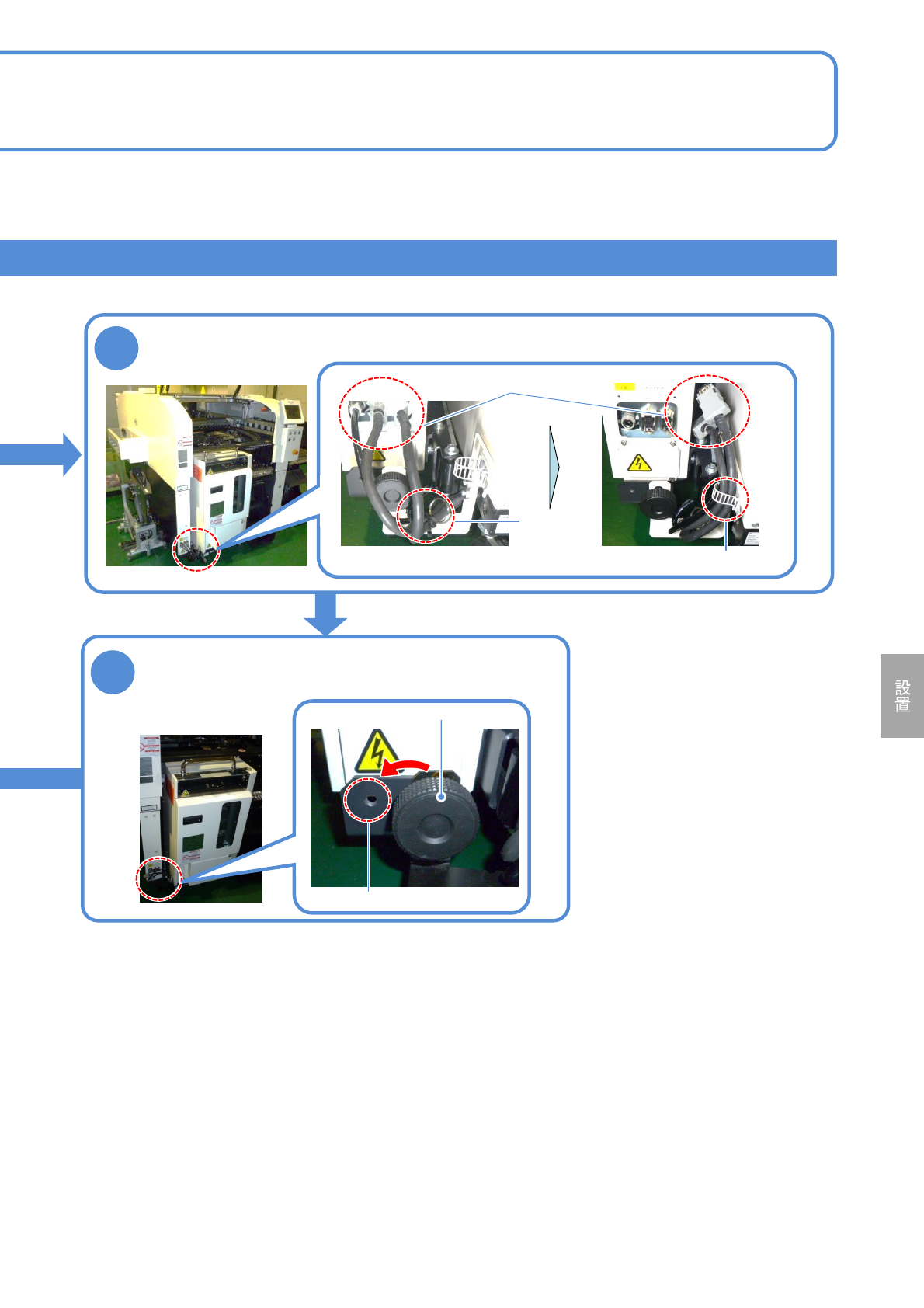

NPM-TT2 EJM1EJ-MB-14M-02
14-8-2
5
連結ねじAを取り外し、仮置き位置に取り付ける
仮置き位置
4
ケーブル、配管を取り外し、結束バンドで固定する
結束バンド
固定バンド
連結ねじA
ケーブル、配管
●固定バンドは取り外さないでください

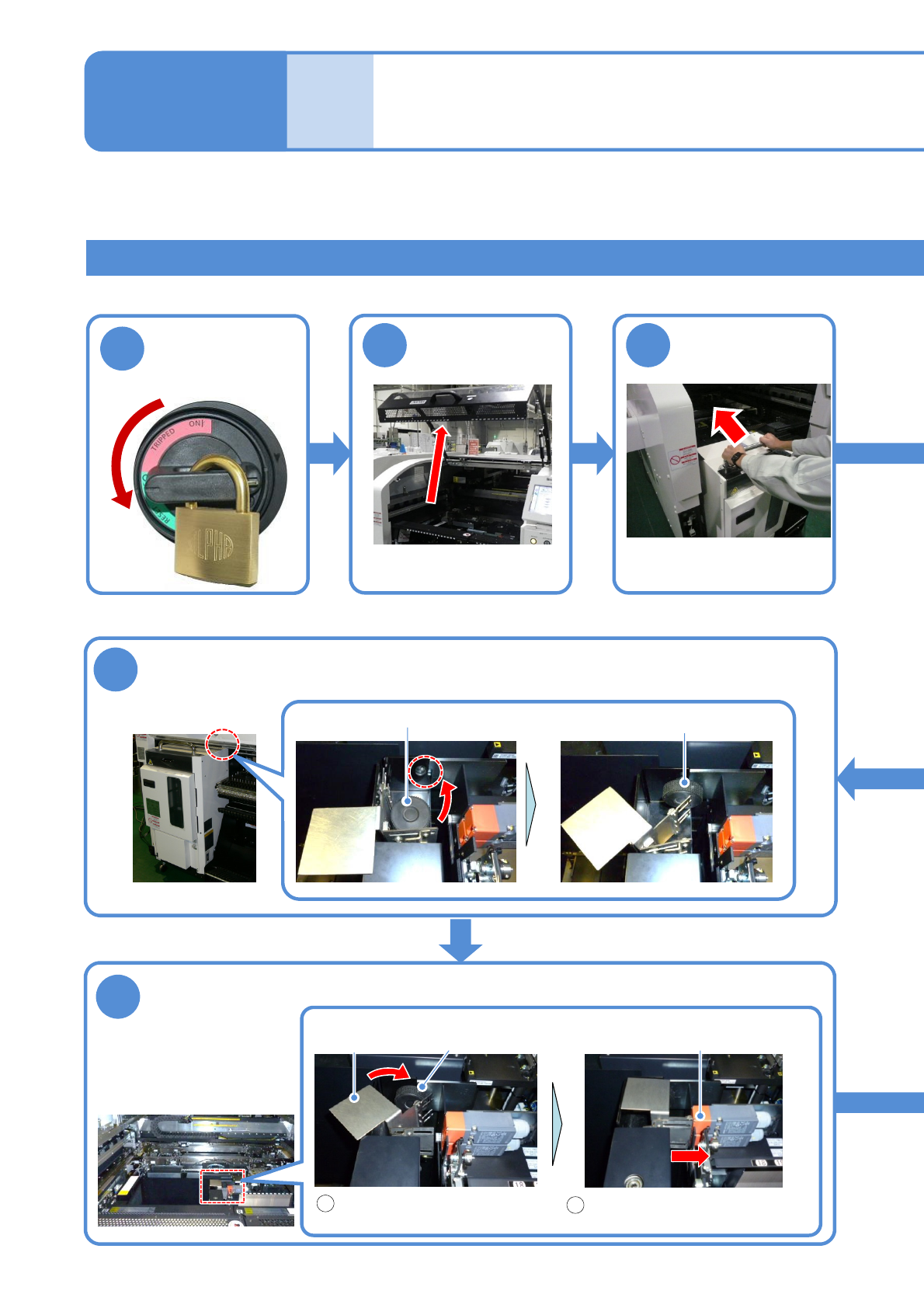

NPM-TT2 EJM1EJ-MB-14M-02
14-8-3
トレイフィーダー(オプション)
の取り扱い方法 2
取り付け方法 1
2
メンテナンス
編
14-8
4
1
主電源スイッチを
OFFにし、鍵をか
ける
OFF
3
●本体に当てないように注意
して作業を行ってください。
トレイフィーダーを
取り付ける
所要時間:5分
連結ねじB
固定位置
6
連結ねじBを取り外し、固定位置に取り付ける
設備にトレイフィーダーが固定されます
7
トレイフィーダーの安全スイッチを入れる
取手を右にスライドさせ、安全
スイッチに金具を差し込む
取手が連結ねじBに接触しない
ように45度右に回す
1
2
安全スイッチ
取手
連結ねじB
