NPM- TT2 EJM1EJ-MB-14M-02 14-8 -6 キャリブレーション STEP 項目 動作 参照 STEP4 トレイ 吸着高さ ( → P.13-1-2 、 13-13) 吸着位置 1 吸着位置 2 トレイフィーダーの取り外し、取り付けを行った場 合は、必ずキャリブレーシ ョンを実施してください。 1 2 エア圧の確認 エア圧を確認する ●エア圧 : 0.30 ～ 0.35 MPa 設定範囲にないと きは、レギュレー …

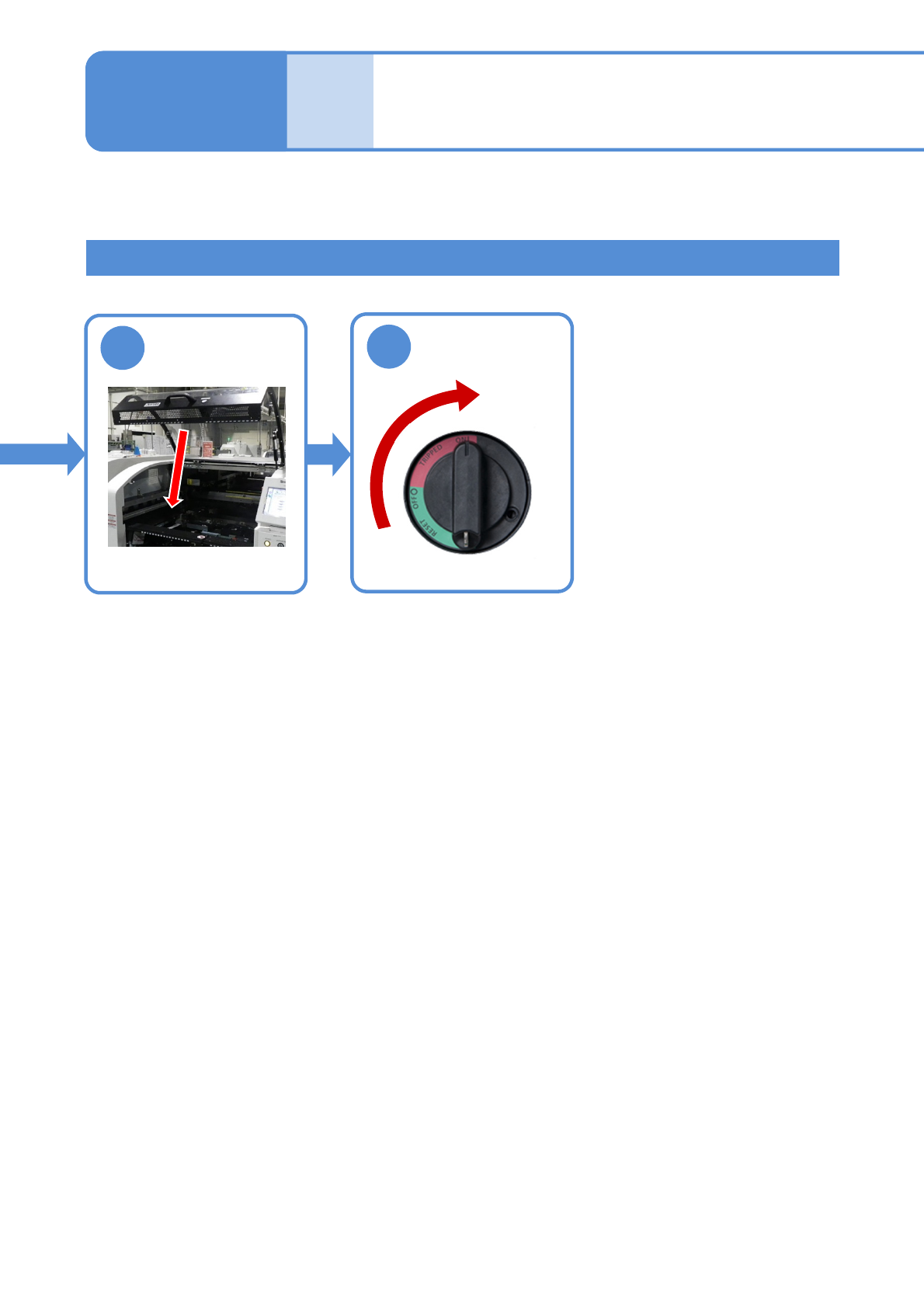

NPM-TT2 EJM1EJ-MB-14M-02
14-8-5
トレイフィーダー(オプション)
の取り扱い方法 3
メンテナンス
編
14-8
9
10
ON
鍵を外して
取り付け方法 2

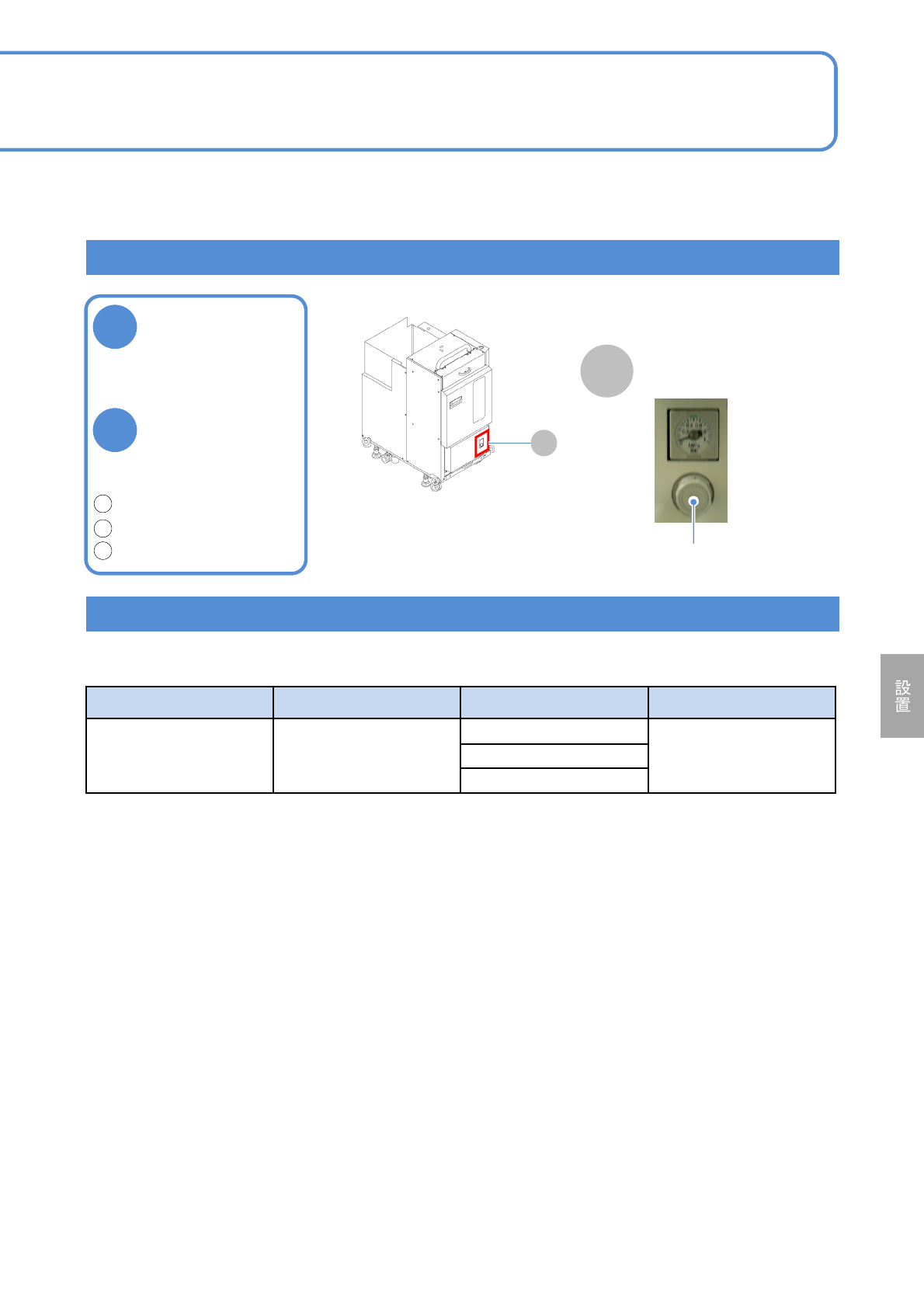

NPM-TT2 EJM1EJ-MB-14M-02
14-8-6
キャリブレーション
STEP
項目 動作 参照
STEP4
トレイ
吸着高さ
(→P.13-1-2、13-13)
吸着位置1
吸着位置2
トレイフィーダーの取り外し、取り付けを行った場合は、必ずキャリブレーションを実施してください。
1
2
エア圧の確認
エア圧を確認する
●エア圧 :
0.30 ～ 0.35 MPa
設定範囲にないと
きは、レギュレー
ターを回して調整
する
ロック解除。(手前に引く)
圧力調整。(回す)
ロックする。(奥へ押す)
1
2
3
■シングルトレイフィーダー
A
A
エア圧計測器
レギュレーター

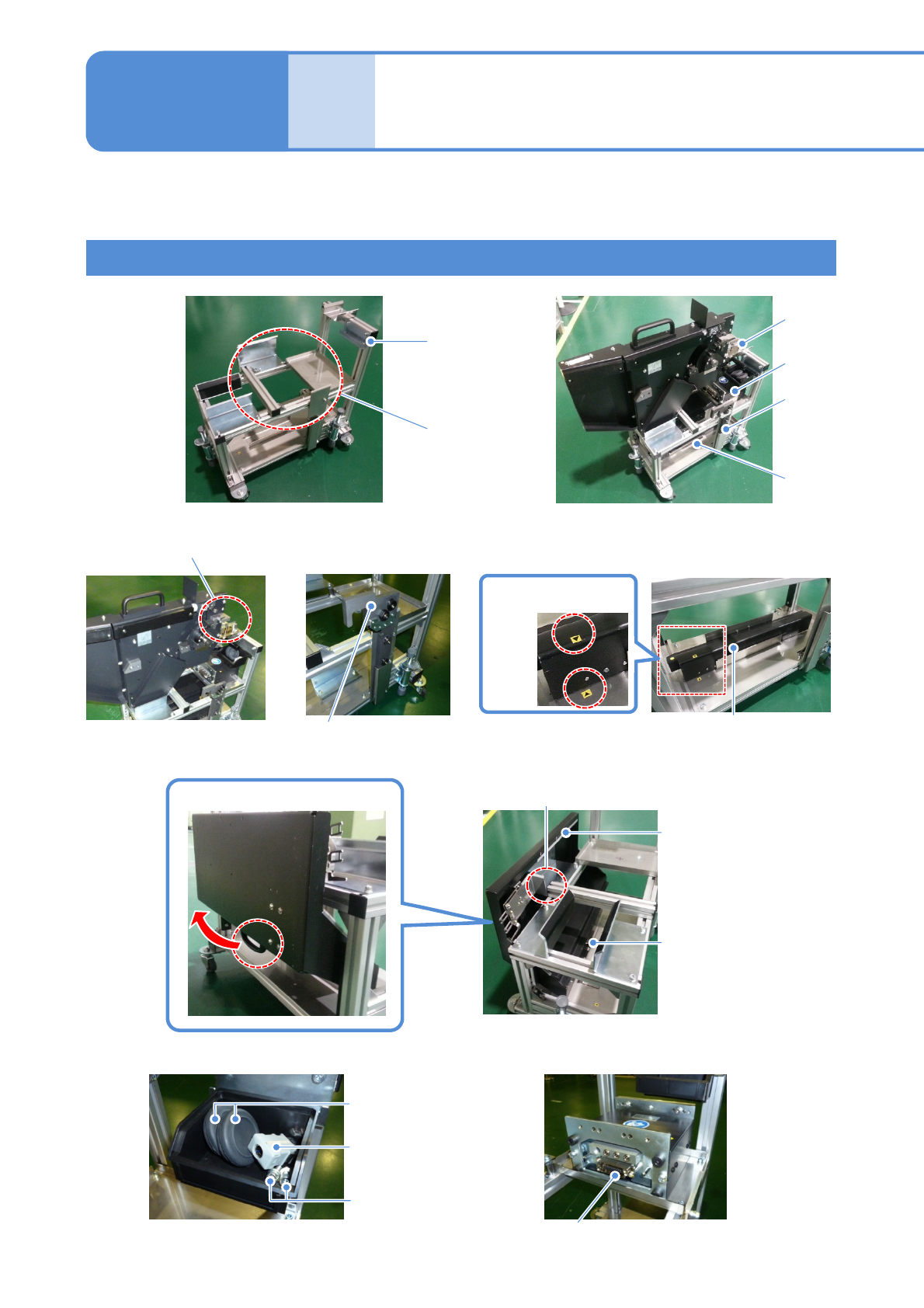

NPM-TT2 EJM1EJ-MB-14M-02
14-9-1
17連交換台車とシングルトレ
イフィーダーの切替方法 1
メンテナンス
編
14-9
パーツ名称と収納場所
(e) 延長ドロア (交換台車)
● グロメット 2個
(交換台車)
● ショートコネクター
(トレイフィーダー)
(b) 駆動ガイド (交換台車)
(c) 台車ガイド (交換台車)
(d) 安全カバー(交換台車)
切替台車
(a) 台車駆動部 (交換台車)
配線・配管を挟まないように
注意すること
金具とフレームが接触しないようにすること
フックに
掛けること
切替台車に切替ユニットを収納
した状態
●ねじ:M6 2個
(トレイフィーダー)
(a)
(b)
(c)
(d)
(e)
切替に使用するパーツの名称と収納場所を説明します。
(f)
(f) その他
シールの位置を合わ
せる
外すときは、取手を持ち上げる
マグネットに
貼り付けること
