NPM- TT2 EJM1EJ-MB-14M-02 14-9 -2 (d) 安全カバー ( 交換台車 ) (e) 延長ドロア ( 交換台車 ) (a) 台車駆動部 ( 交換台車 ) (f) グロメット ( 交換台車 ) (b) 駆動ガイド ( 交換台車 ) 取り付け位置 ■交換台車切替用パーツ 取り付け位置 ■トレイフィーダー切替用パーツ 取り付け位置 (f) M6 ねじ ( トレイフィーダー ) (f) ショートコネクター ( トレイ…
NPM-TT2 EJM1EJ-MB-14M-02
14-9-1
17連交換台車とシングルトレ
イフィーダーの切替方法 1
メンテナンス
編
14-9
パーツ名称と収納場所
(e) 延長ドロア (交換台車)
● グロメット 2個
(交換台車)
● ショートコネクター
(トレイフィーダー)
(b) 駆動ガイド (交換台車)
(c) 台車ガイド (交換台車)
(d) 安全カバー(交換台車)
切替台車
(a) 台車駆動部 (交換台車)
配線・配管を挟まないように
注意すること
金具とフレームが接触しないようにすること
フックに
掛けること
切替台車に切替ユニットを収納
した状態
●ねじ:M6 2個
(トレイフィーダー)
(a)
(b)
(c)
(d)
(e)
切替に使用するパーツの名称と収納場所を説明します。
(f)
(f) その他
シールの位置を合わ
せる
外すときは、取手を持ち上げる
マグネットに
貼り付けること
NPM-TT2 EJM1EJ-MB-14M-02
14-9-2
(d) 安全カバー
( 交換台車 )
(e) 延長ドロア
( 交換台車 )
(a) 台車駆動部
( 交換台車 )
(f) グロメット
( 交換台車 )
(b) 駆動ガイド
( 交換台車 )
取り付け位置

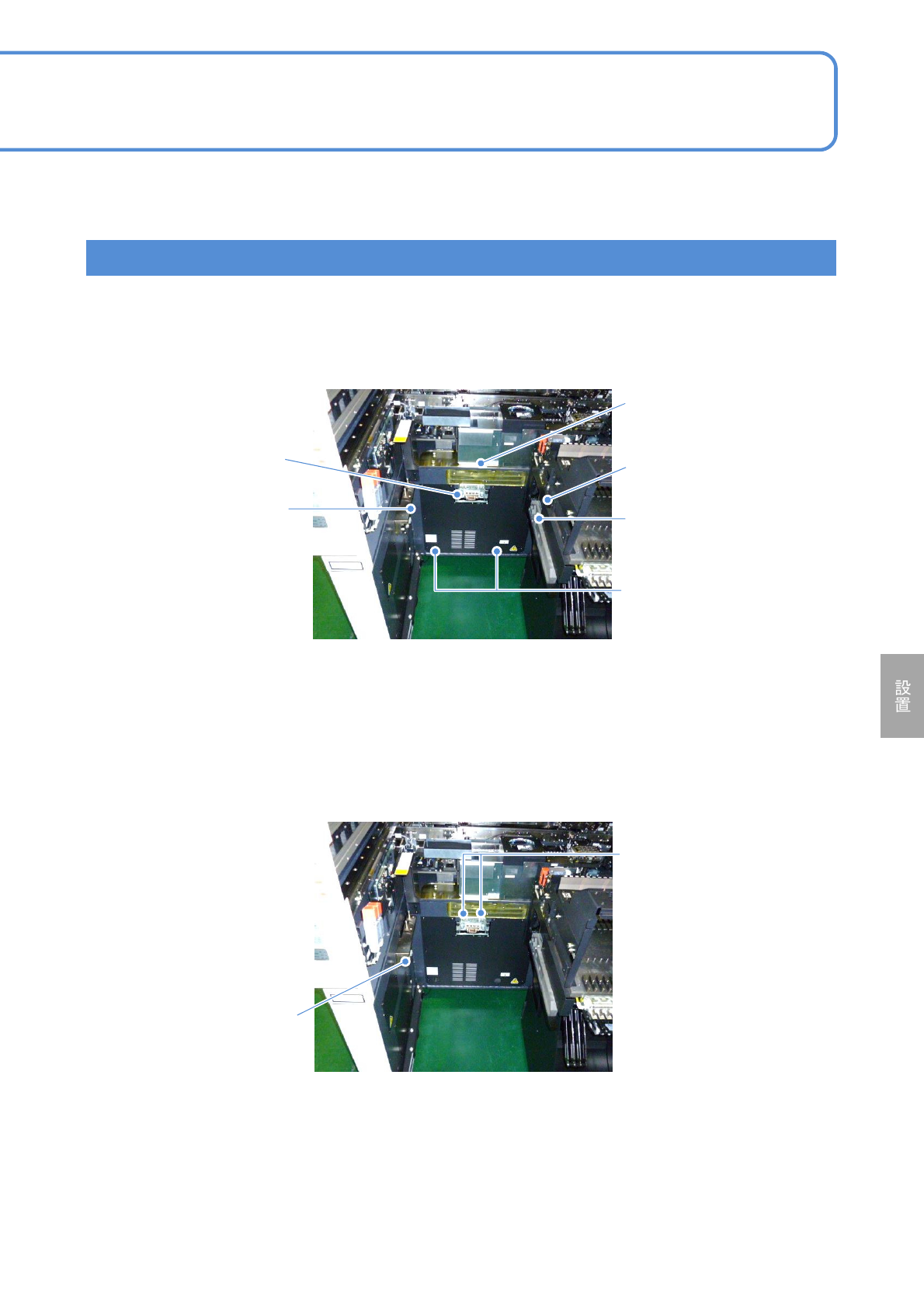

■交換台車切替用パーツ 取り付け位置
■トレイフィーダー切替用パーツ 取り付け位置
(f) M6ねじ
( トレイフィーダー )
(f) ショートコネクター
( トレイフィーダー )
切替に使用するパーツの取り付け位置を説明します。
詳細は後述の切替手順を参照してください。
(c) 台車ガイド
( 交換台車 )
NPM-TT2 EJM1EJ-MB-14M-02
17連交換台車とシングルトレ
イフィーダーの切替方法 2
メンテナンス
編
14-9
14-9-3
①シングルトレイフィーダーを17連交換台車に切り替える 1
17連交換台車とシングルトレイフィーダーの切替方法を説明します。
所要時間:30分
使用工具：スパナ 30 mm (2 本)、六角レンチ(3 mm, 4 mm, 5 mm, 8 mm)
1
主電源スイッチを
OFFにし、鍵をか
ける
OFF
2 3
6
トレイフィーダーの安全スイッチを解除する
解除後の取手は連結ねじB
に接触させておく
安全スイッチの取手を左側へ
スライドさせる
1
2
安全スイッチ
取手
7
連結ねじBを取り外し、仮置き位置に取り付ける
8
トレイフィーダー
を取り外す
マルチ認識カメラより奥に
移動してください
X軸を奥へ押す
連結ねじB
連結ねじB 仮置き位置
