NPM-TT2 EJM1EJ-MB-14M-02
17連交換台車とシングルトレ
イフィーダーの切替方法 2
メンテナンス
編
14-9

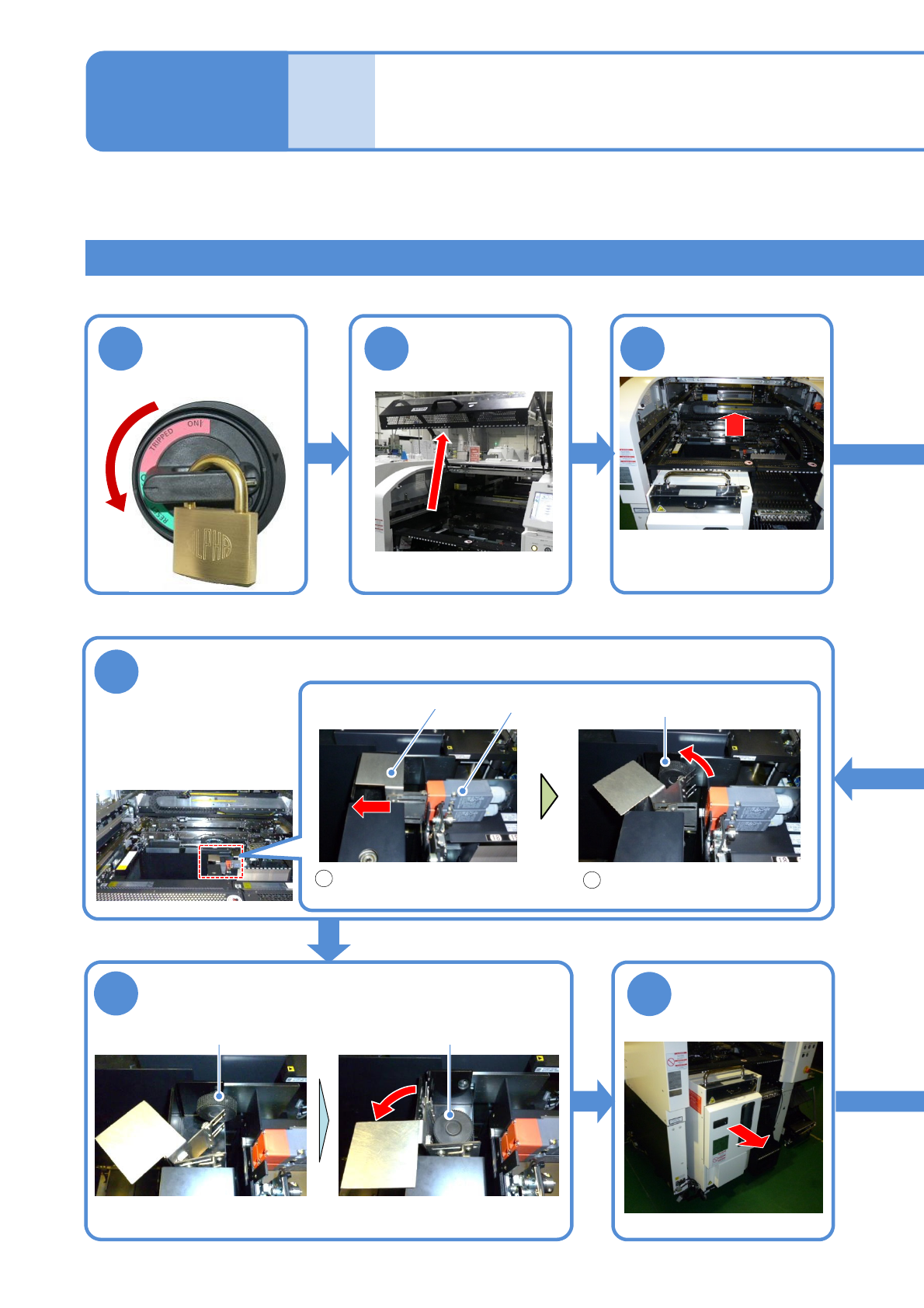

14-9-3
①シングルトレイフィーダーを17連交換台車に切り替える 1
17連交換台車とシングルトレイフィーダーの切替方法を説明します。
所要時間:30分
使用工具：スパナ 30 mm (2 本)、六角レンチ(3 mm, 4 mm, 5 mm, 8 mm)
1
主電源スイッチを
OFFにし、鍵をか
ける
OFF
2 3
6
トレイフィーダーの安全スイッチを解除する
解除後の取手は連結ねじB
に接触させておく
安全スイッチの取手を左側へ
スライドさせる
1
2
安全スイッチ
取手
7
連結ねじBを取り外し、仮置き位置に取り付ける
8
トレイフィーダー
を取り外す
マルチ認識カメラより奥に
移動してください
X軸を奥へ押す
連結ねじB
連結ねじB 仮置き位置
NPM-TT2 EJM1EJ-MB-14M-02

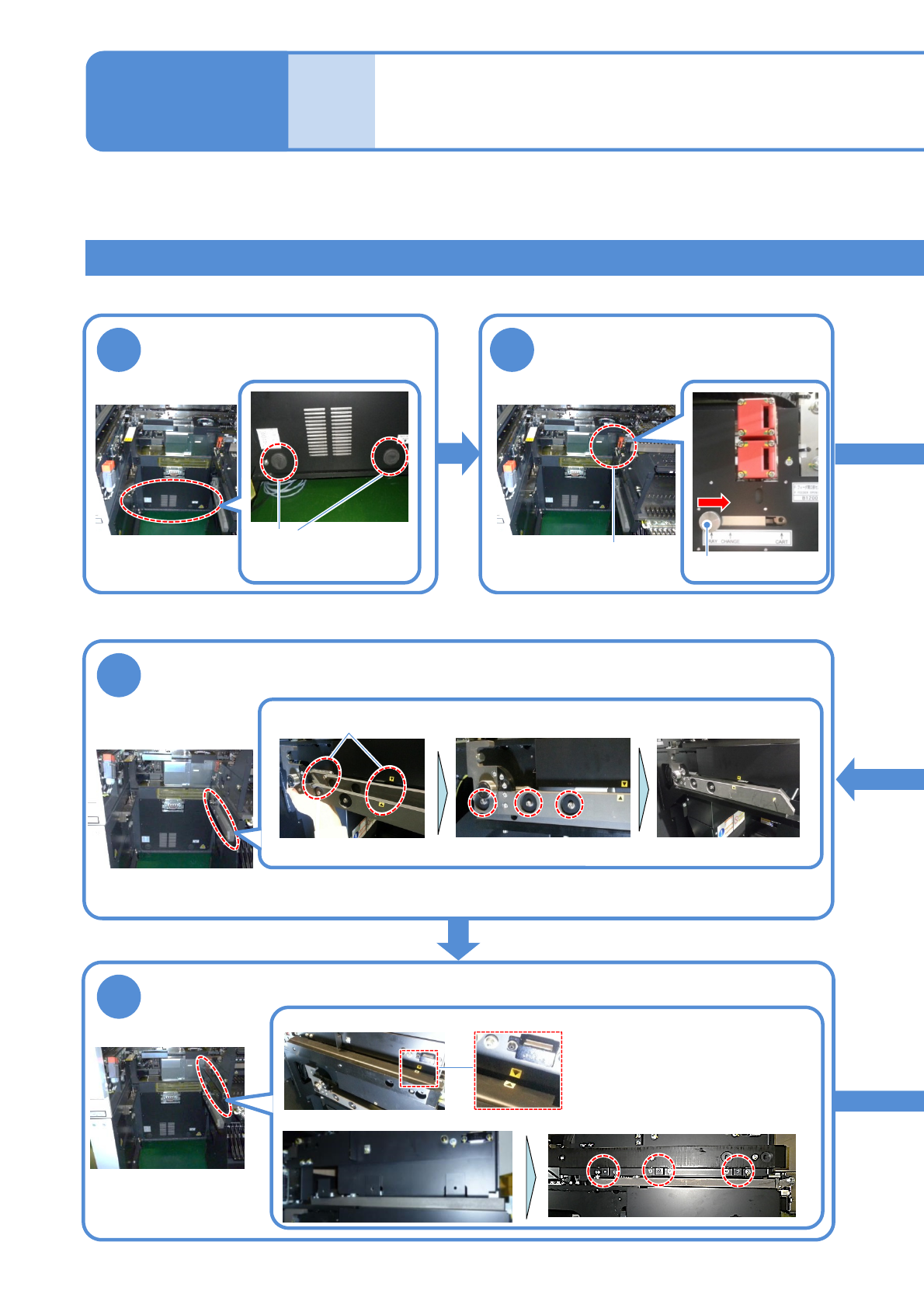

14-9-4
5
連結ねじAを取り外し、仮置き位置に取り付ける
9
コネクター部にカバーを取り付ける
10
●ねじ:M4
2か所
フィーダーテーブ
ルカバーを取り外
す
仮置き位置
コネクター部
カバーを固定する
●ねじ:M4
3か所
締める
手順
へ
11
4
ケーブル、配管を取り外し、結束バンドで固定する
結束バンド
固定バンド
連結ねじA
ケーブル、配管
●固定バンドは取り外さないでください
ねじを緩め、カバーを上にずらす
●ねじ:M4
2か所
緩める
カバー
NPM-TT2 EJM1EJ-MB-14M-02
17連交換台車とシングルトレ
イフィーダーの切替方法 3
メンテナンス
編
14-9

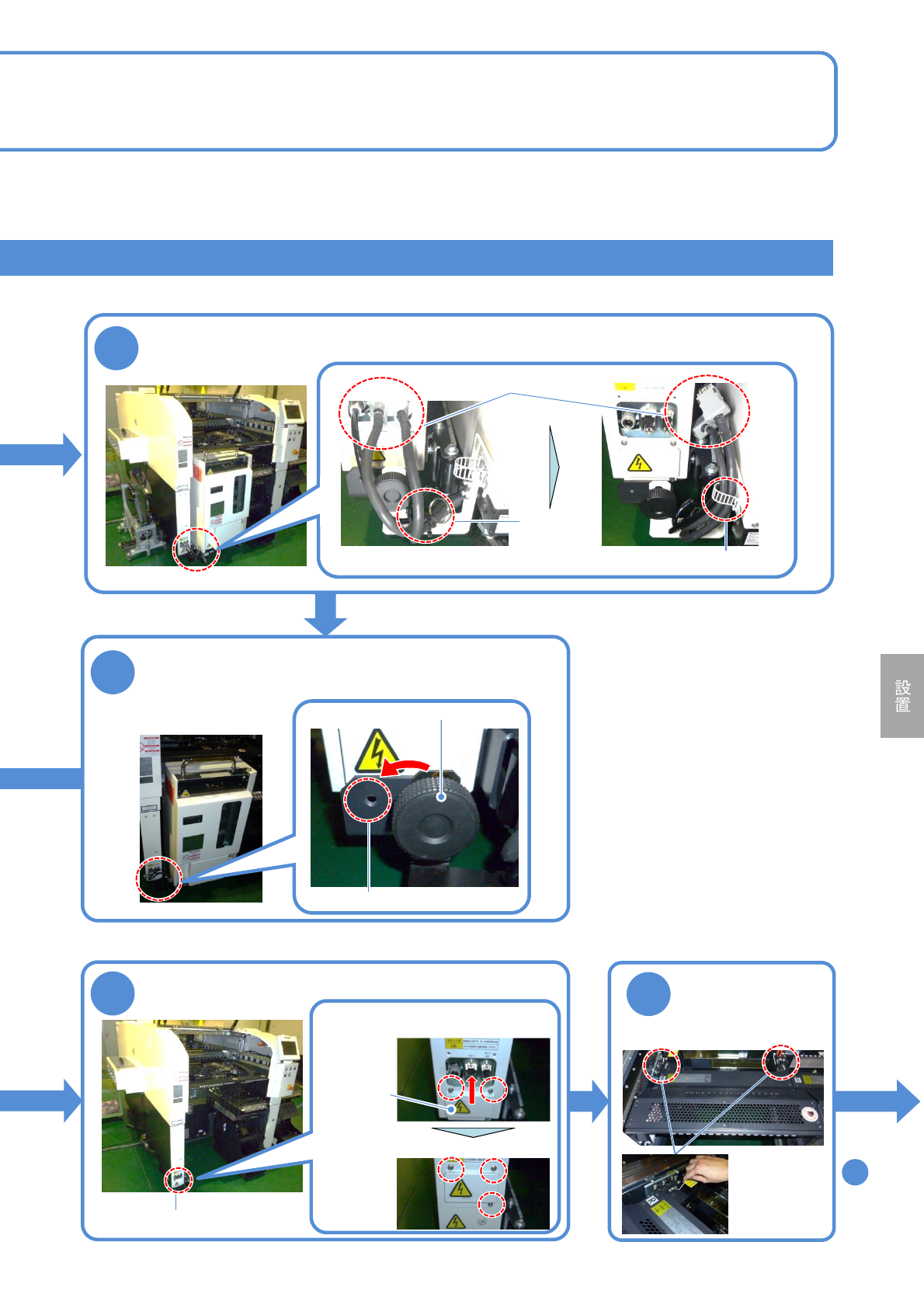

14-9-5
グロメットを取り付ける
12
ノブを緩め、“TRAY”から
“ CHANGE ”へ動かし、固定する
センサー切替部
トレイフィーダー連結部
2か所
駆動ガイドを取り付ける
●ねじ:M5 3か所
17
台車ガイドを取り付ける
①シングルトレイフィーダーを17連交換台車に切り替える 2
●ねじ:M5 3か所
ノブ
11
16
取り付けた状態
シールの位置を合わせて台車ガイドを位置決めする
ピンおよびシールの位置を合わせてねじを締める
ねじを締めて固定する
