NPM- TT2 EJM1EJ-MB-14M-02 17 連交換台車とシングルトレ イフィーダーの切替方法 3 メンテナンス 編 14-9 14-9 -5 グロメットを取り付ける 12 ノブを緩め、 “T R A Y ” から “ CHANGE ” へ動かし、固定する センサー切替部 トレイフィーダー連結部 2 か所 駆動ガイドを取り付ける ●ねじ :M5 3 か所 17 台車ガイドを取り付ける ①シングルトレイフィーダーを 17 連交…
NPM-TT2 EJM1EJ-MB-14M-02
14-9-4
5
連結ねじAを取り外し、仮置き位置に取り付ける
9
コネクター部にカバーを取り付ける
10
●ねじ:M4
2か所
フィーダーテーブ
ルカバーを取り外
す
仮置き位置
コネクター部
カバーを固定する
●ねじ:M4
3か所
締める
手順
へ
11
4
ケーブル、配管を取り外し、結束バンドで固定する
結束バンド
固定バンド
連結ねじA
ケーブル、配管
●固定バンドは取り外さないでください
ねじを緩め、カバーを上にずらす
●ねじ:M4
2か所
緩める
カバー
NPM-TT2 EJM1EJ-MB-14M-02
17連交換台車とシングルトレ
イフィーダーの切替方法 3
メンテナンス
編
14-9
14-9-5
グロメットを取り付ける
12
ノブを緩め、“TRAY”から
“ CHANGE ”へ動かし、固定する
センサー切替部
トレイフィーダー連結部
2か所
駆動ガイドを取り付ける
●ねじ:M5 3か所
17
台車ガイドを取り付ける
①シングルトレイフィーダーを17連交換台車に切り替える 2
●ねじ:M5 3か所
ノブ
11
16
取り付けた状態
シールの位置を合わせて台車ガイドを位置決めする
ピンおよびシールの位置を合わせてねじを締める
ねじを締めて固定する
NPM-TT2 EJM1EJ-MB-14M-02

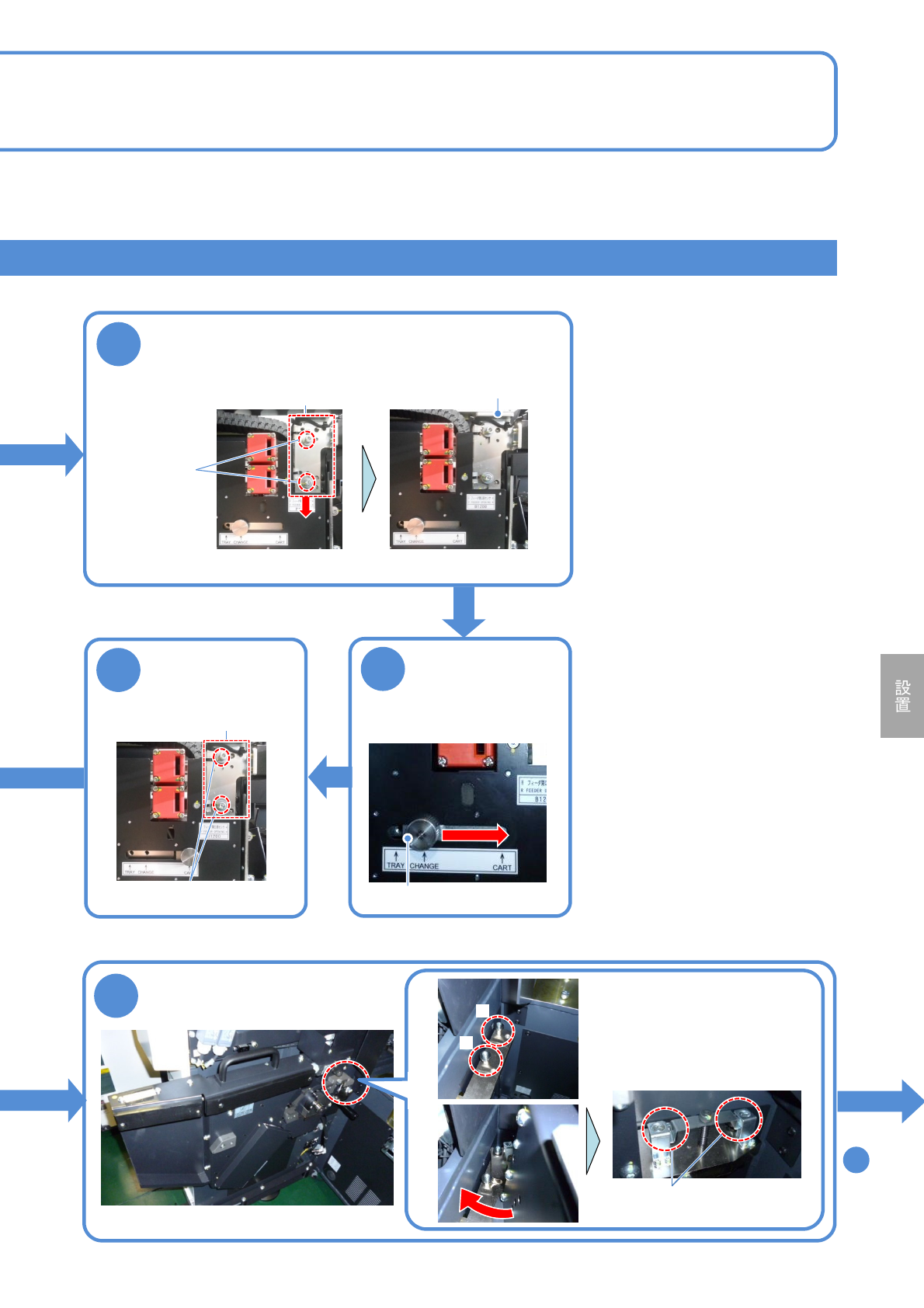

14-9-6
手順
へ
19
センサーブラケット
13
ねじを緩め、取手を下に引き、センサーブラケッ
トを下方に移動させ、ねじを仮留めする
18
台車駆動部を取り付ける
B
駆動部の先端をピンAに押し
当て、右回転させてピンBに
溝を当て、ねじを締める
A
センサー切替部
●ねじ:M10 2か所
●ねじ:
M4 2か所
15
センサーブラケッ
トのねじを締める
14
ノブを緩め、
“CHANGE”から
“CART”へ動かし
て固定する
ノブ
●ねじ:M4 2か所
センサーブラケット
ねじは最後まで緩めてください。
取手
