NPM- TT2 EJM1EJ-MB-14 M-02 14-9 -12 手順 へ 22 13 ノブを緩め、 “CAR T” から “CHANGE” へ 動かして固 定する センサー切替部 ノブ 14 ねじを緩め、取手を上に引き、センサーブラケッ トを上方に移動させ、ねじを仮留めする センサーブラケット ●ねじ :M4 2 か所 トレイフィーダーの高さを調整する 1. ロックナットを緩める。 2. 調整用ナットで高さを調節する。 3. ロ…

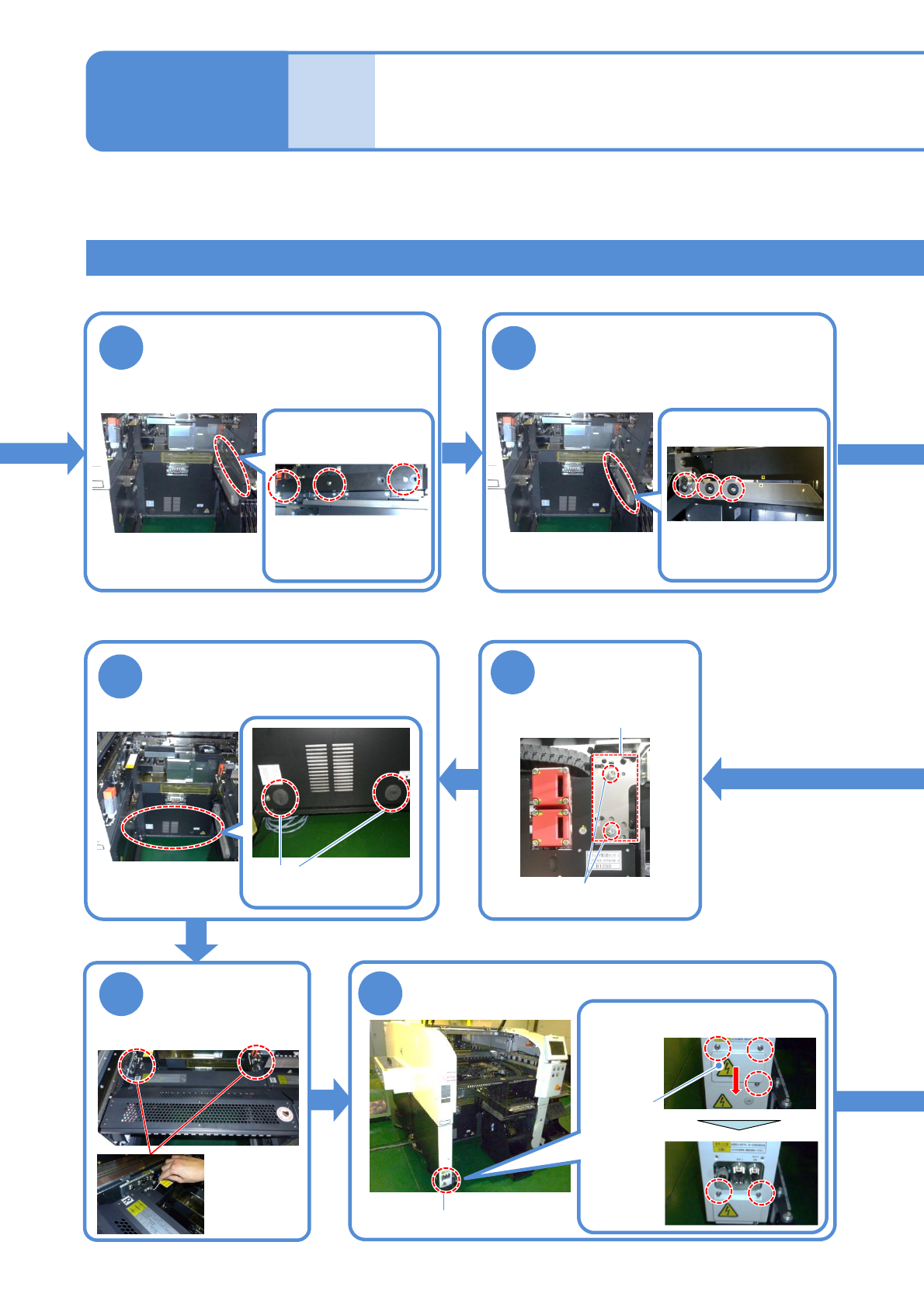

NPM-TT2 EJM1EJ-MB-14M-02
17連交換台車とシングルトレ
イフィーダーの切替方法 6
②17連交換台車をシングルトレイフィーダーに切り替える 2
メンテナンス
編
14-9
14-9-11
11
12
駆動ガイドを取り外す
台車ガイドを取り外す
18
●ねじ:M4
2か所
フィーダーテーブ
ルカバーを取り付
ける
19
コネクター部のカバーを取り外す
コネクター部
取り外した台車ガイドは切替台車に収納して
ください (→P.14-9
-1)
取り外した駆動ガイドは切替台車に収納して
ください (→P.14-9
-1)
●ねじ:M5 3か所
●ねじ:M5 3か所
取り外したグロメットは切替台
車に収納してください
(→P.14-9
-1)
16
センサーブラケッ
トのねじを締める
●ねじ:M4 2か所
センサーブラケット
ねじを緩めてカバーを下にずらす
●ねじ:M4
3か所
緩める
カバーを固定する
●ねじ:M4
2か所
締める
カバー
グロメットを取り外す
トレイフィーダー連結部
2か所
17

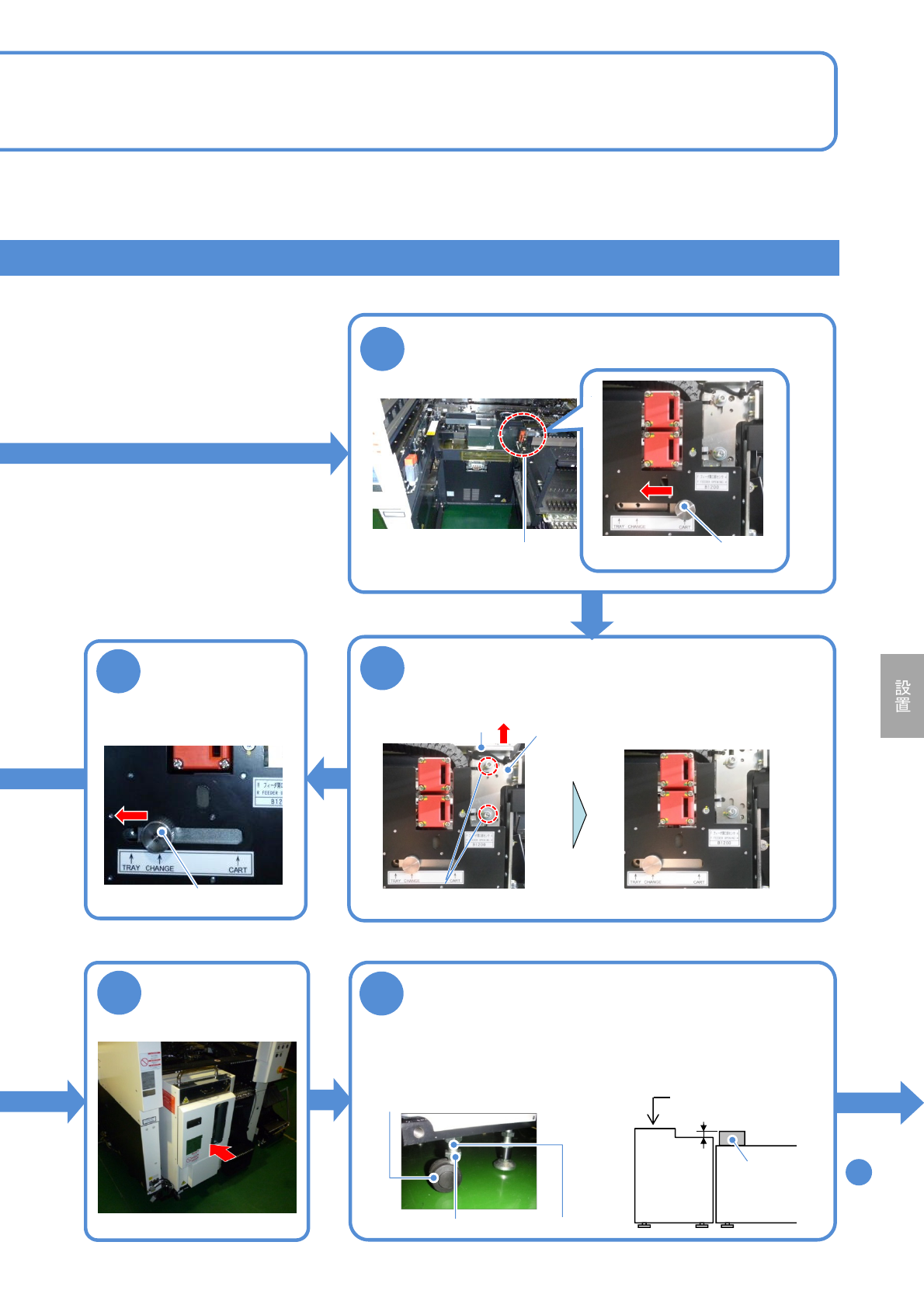

NPM-TT2 EJM1EJ-MB-14M-02
14-9-12
手順
へ
22
13
ノブを緩め、“CART”から“CHANGE”へ動かして固
定する
センサー切替部
ノブ
14
ねじを緩め、取手を上に引き、センサーブラケッ
トを上方に移動させ、ねじを仮留めする
センサーブラケット
●ねじ:M4 2か所
トレイフィーダーの高さを調整する
1. ロックナットを緩める。
2.調整用ナットで高さを調節する。
3. ロックナットを締める。
19 2 mm
トレイ
フィーダー
マルチ認識
カメラ
水準器
●下図のように高さおよび
水平を調整する。
*1目盛(0.1 mm/m)以下に
なるようにする。
ロックナット
調整用ナット
●キャスター：4か所
20
トレイフィーダー
を取り付ける
21
センサー切替部
ねじは最後まで緩めてください。
15
ノブを緩め、
“CHANGE”から
“TRAY”へ動かして
固定する
ノブ
取手
NPM-TT2 EJM1EJ-MB-14M-02
14-9-13

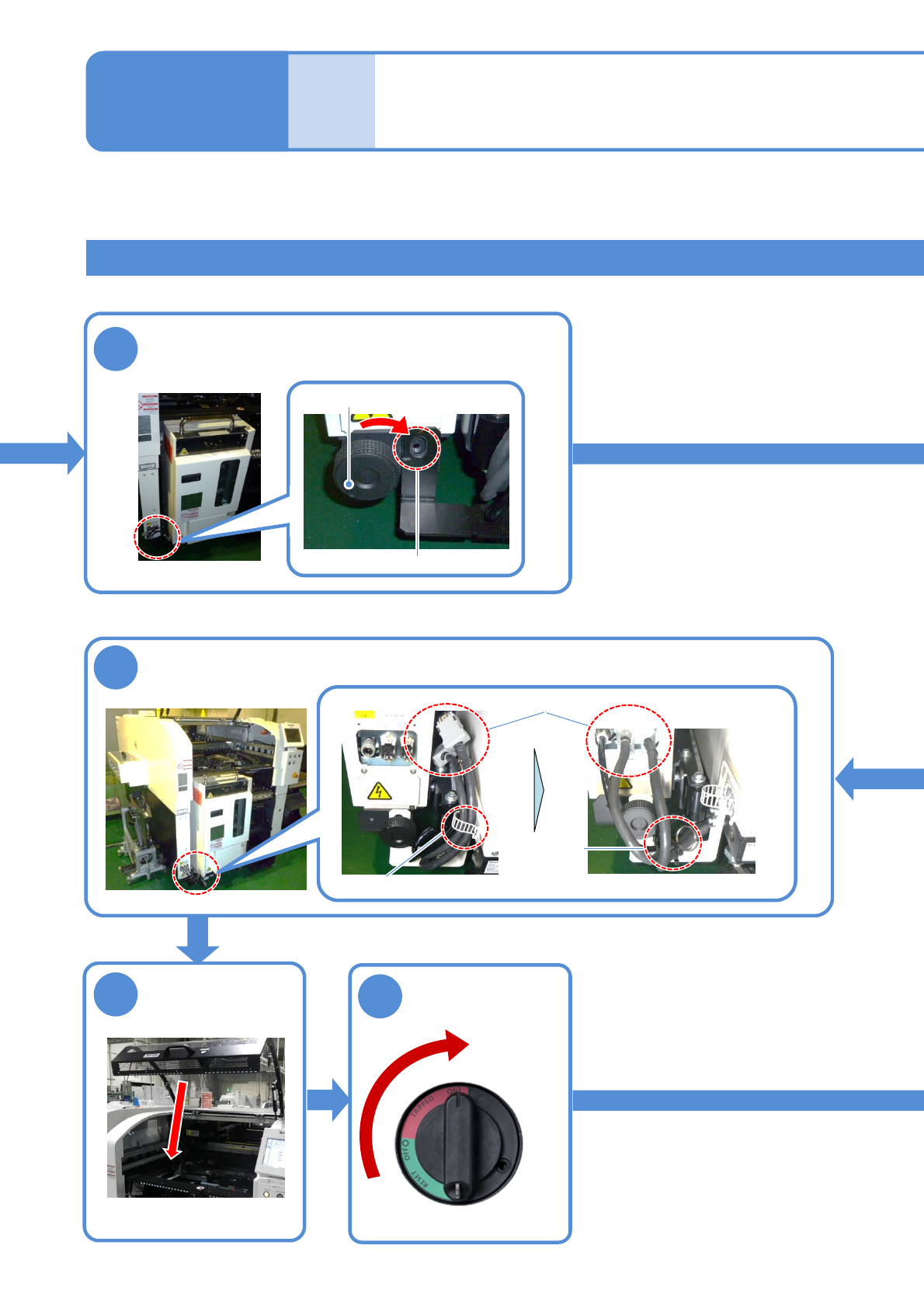

17連交換台車とシングルトレ
イフィーダーの切替方法 7
メンテナンス
編
14-9
固定位置
連結ねじA
26
27
ON
鍵を外して
22
連結ねじAを取り外し、固定位置に取り付ける
ケーブル、配管を結束バンドから取り外し、設備に取り付ける
25
設備にトレイフィーダーが固定されます
②17連交換台車をシングルトレイフィーダーに切り替える 3
結束バンド
固定バンド
ケーブル、配管
●固定バンドは取り外さないでください
