N7201A653J - 第458页
NPM- TT2 EJM1EJ-MB-14 M-02 14-9 -13 17 連交換台車とシングルトレ イフィーダーの切替方法 7 メンテナンス 編 14-9 固定位置 連結ねじA 26 27 ON 鍵を外して 22 連結ねじ A を取り外し、固定位置に取り付ける ケーブル、配管を結束バンドから取り外し、設備に取り付ける 25 設備にトレイフィーダーが固定されます ②17連交換台車をシングルトレイフィーダーに切り替える 3 結束バンド …
NPM-TT2 EJM1EJ-MB-14M-02
14-9-12
手順
へ
22
13
ノブを緩め、“CART”から“CHANGE”へ動かして固
定する
センサー切替部
ノブ
14
ねじを緩め、取手を上に引き、センサーブラケッ
トを上方に移動させ、ねじを仮留めする
センサーブラケット
●ねじ:M4 2か所
トレイフィーダーの高さを調整する
1. ロックナットを緩める。
2.調整用ナットで高さを調節する。
3. ロックナットを締める。
19 2 mm
トレイ
フィーダー
マルチ認識
カメラ
水準器
●下図のように高さおよび
水平を調整する。
*1目盛(0.1 mm/m)以下に
なるようにする。
ロックナット
調整用ナット
●キャスター：4か所
20
トレイフィーダー
を取り付ける
21
センサー切替部
ねじは最後まで緩めてください。
15
ノブを緩め、
“CHANGE”から
“TRAY”へ動かして
固定する
ノブ
取手
NPM-TT2 EJM1EJ-MB-14M-02
14-9-13
17連交換台車とシングルトレ
イフィーダーの切替方法 7
メンテナンス
編
14-9
固定位置
連結ねじA
26
27
ON
鍵を外して
22
連結ねじAを取り外し、固定位置に取り付ける
ケーブル、配管を結束バンドから取り外し、設備に取り付ける
25
設備にトレイフィーダーが固定されます
②17連交換台車をシングルトレイフィーダーに切り替える 3
結束バンド
固定バンド
ケーブル、配管
●固定バンドは取り外さないでください
NPM-TT2 EJM1EJ-MB-14M-02
14-9-14

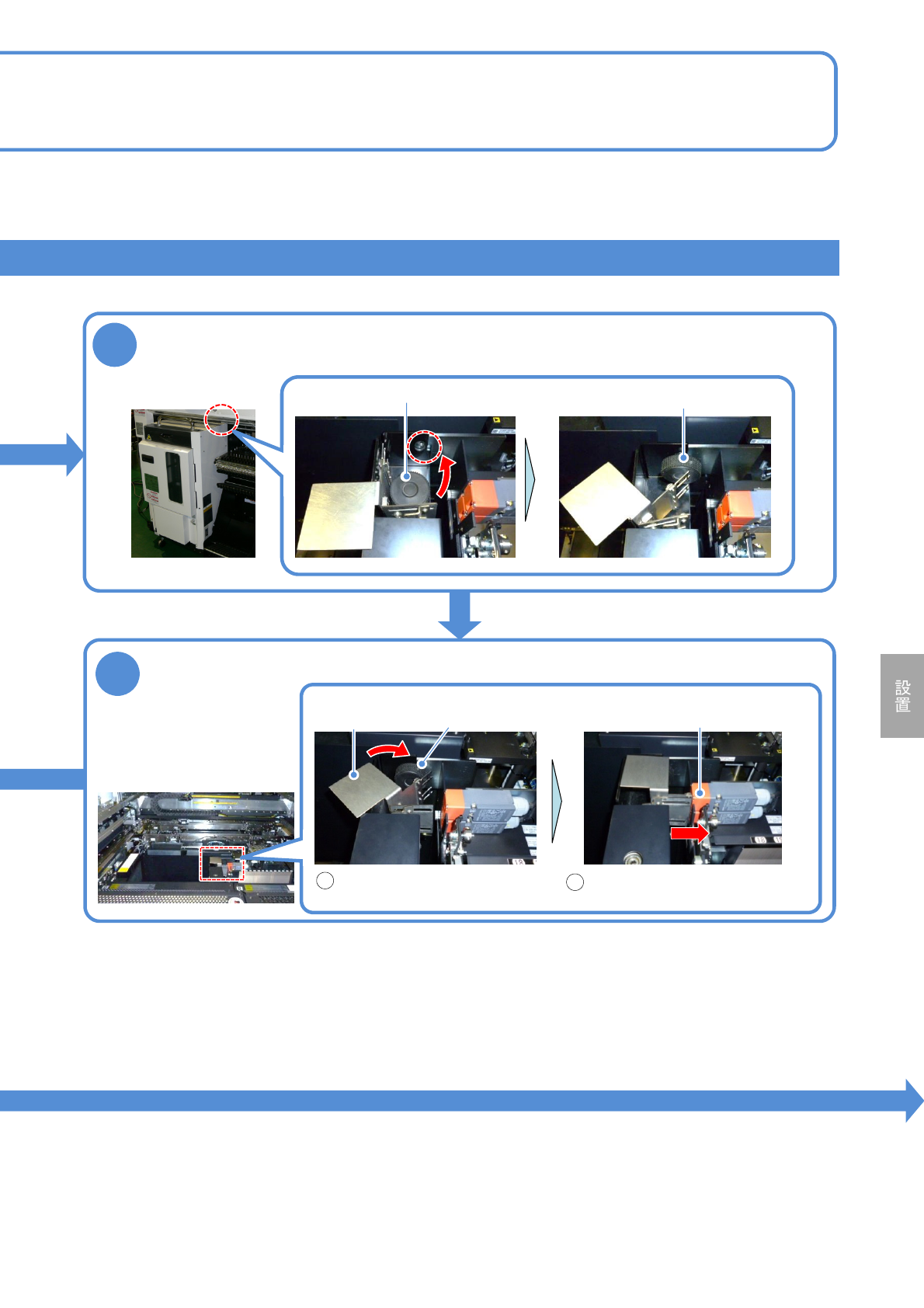

エア圧の確認
24
トレイフィーダーの安全スイッチを入れる
取手を右にスライドさせ、安全
スイッチに金具を差し込む
取手が連結ねじBに接触しない
ように45度右に回す
1
2
安全スイッチ
取手
連結ねじB
連結ねじB
固定位置
23
連結ねじBを取り外し、固定位置に取り付ける
エア圧の確認 へ
設備にトレイフィーダーが固定されます
