NPM-TT2 EJM1EJ-MB-14M-02
14-9-14
エア圧の確認
24
トレイフィーダーの安全スイッチを入れる
取手を右にスライドさせ、安全
スイッチに金具を差し込む
取手が連結ねじBに接触しない
ように45度右に回す
1
2
安全スイッチ
取手
連結ねじB
連結ねじB
固定位置
23
連結ねじBを取り外し、固定位置に取り付ける
エア圧の確認 へ
設備にトレイフィーダーが固定されます
NPM-TT2 EJM1EJ-MB-14M-02
14-9-15
17連交換台車とシングルトレ
イフィーダーの切替方法 8
メンテナンス
編
14-9
1
2

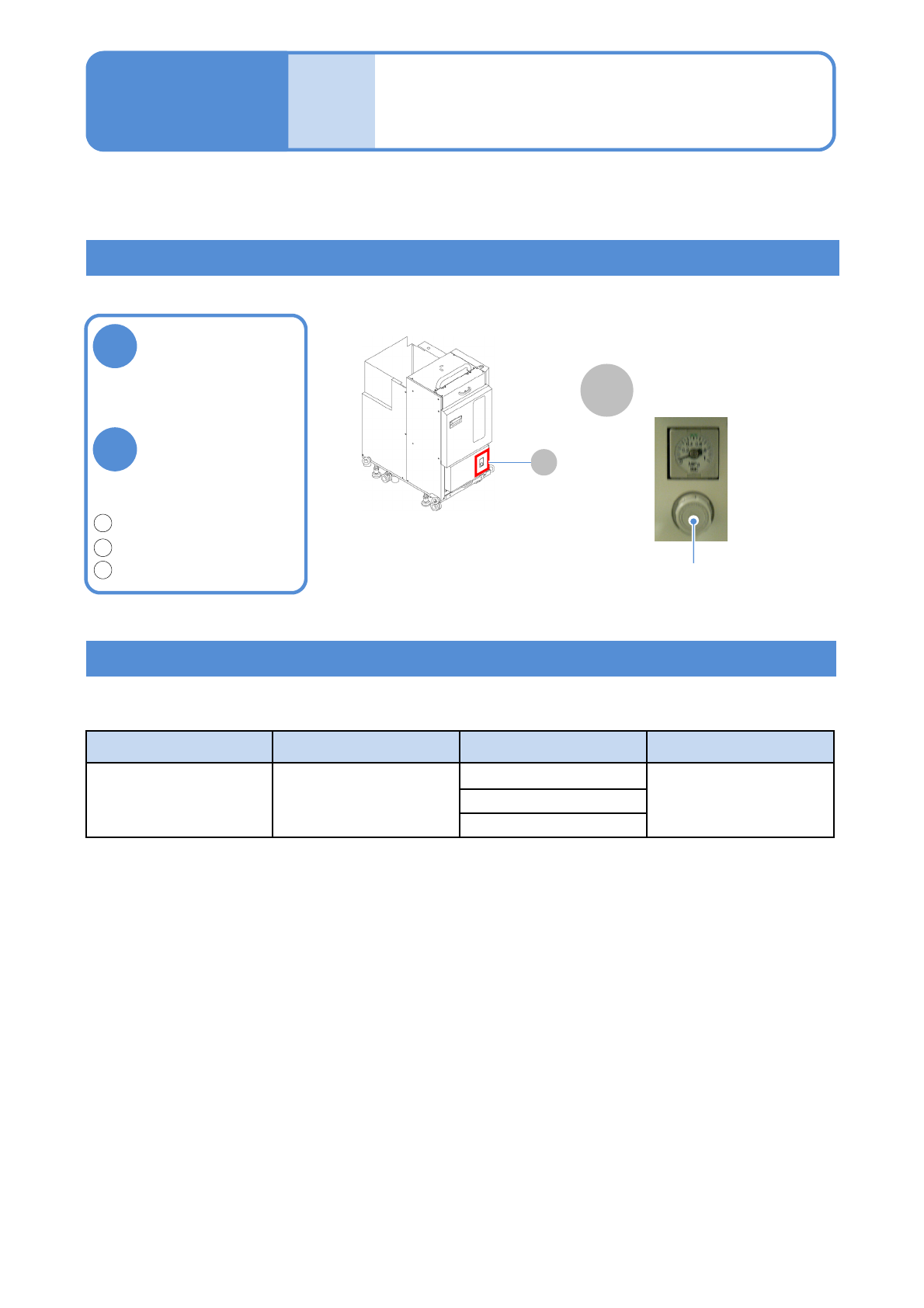

エア圧の確認
エア圧を確認する
●エア圧 :
0.30 ～ 0.35 MPa
設定範囲にないと
きは、レギュレー
ターを回して調整
する
ロック解除。(手前に引く)
圧力調整。(回す)
ロックする。(奥へ押す)
1
2
3
■シングルトレイフィーダー
A
A
エア圧計測器
レギュレーター
キャリブレーション
STEP
項目 動作 参照
STEP4
トレイ
吸着高さ
(→P.13-1-2、13-13)
吸着位置1
吸着位置2
トレイフィーダーの取り外し、取り付けを行った場合は、必ずキャリブレーションを実施してください。
15 その他
