NPM-TT2 EJM1EJ-SF-01N-05

安全管理

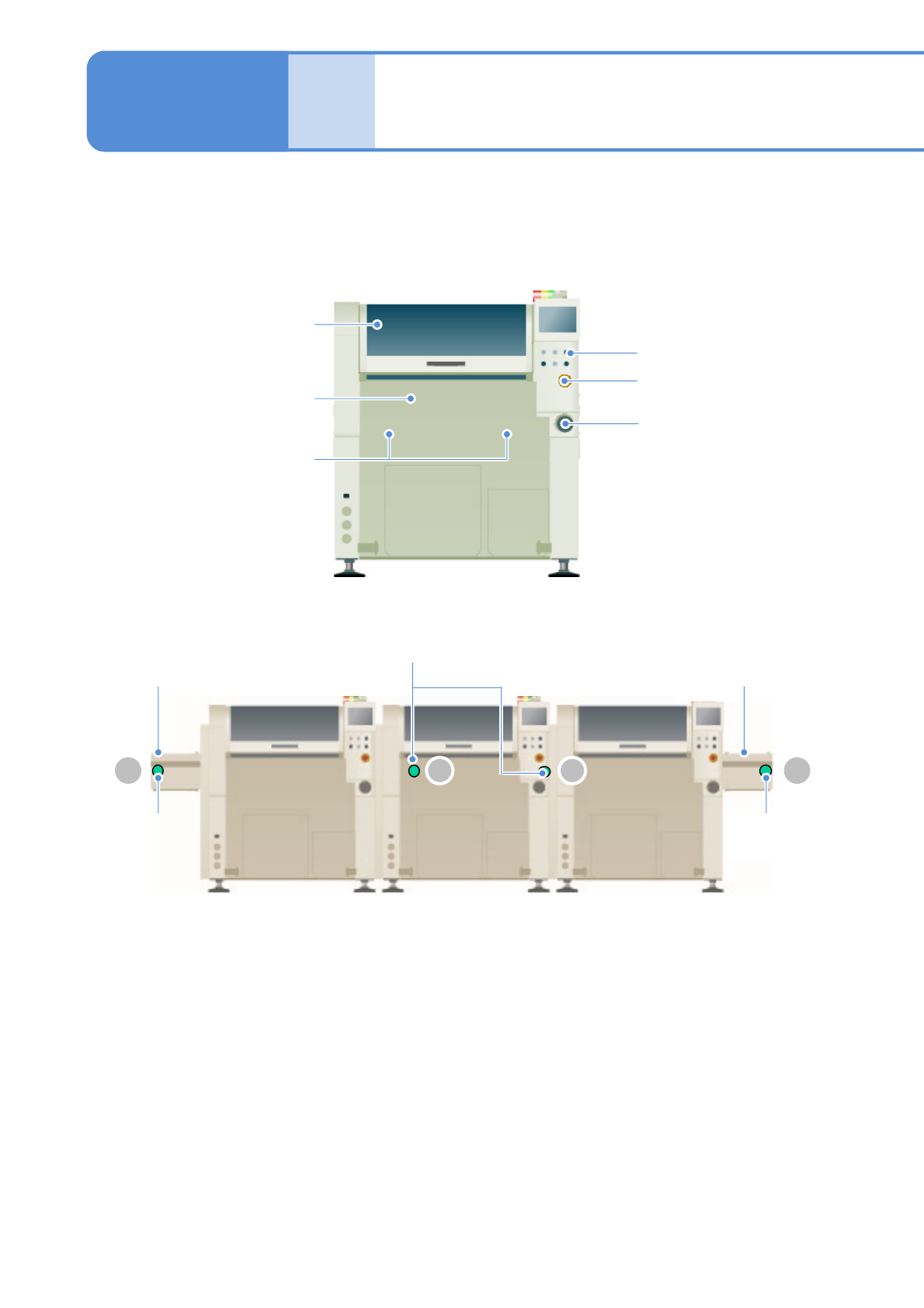

連結時の停止仕様について

1-3-2-1

主電源スイッチ

非常停止スイッチ

STOPスイッチ

安全カバー

フィーダー開口部センサー

内部開口部センサー

延長コンベヤー

NPM-TT2

外部開口部

センサー

NPM-TT2

1 23 4

外部開口部

センサー

■3連結のとき

1-3-2

シングルトレイフィーダー

NPM-TT2 EJM1EJ-SF-01N-05

1-3-2-2

AB C

○ 非常停止スイッチがONのとき

*1)

○ 主電源スイッチがOFFのとき ○

内部開口部センサー (左側)がONのとき ○

○ 内部開口部センサー (右側)がONのとき

○ 安全カバーが開いたとき ○

○ フィーダー開口部センサーがONのとき ○

○ STOPスイッチがONのとき ○

*1)

シングルトレイフィーダーが未設置のとき

*2)

*1)

フィーダーテーブルカバーが開いたとき

*3)

*1)

○ 交換台車を取り外したとき

*3)

○

延長コンベヤー

AB C

延長コンベヤー

外部開口部センサー

がONのとき

×○ ○

外部開口部センサー

がOFFのとき

外部開口部センサー

がOFFのとき

○○ ×

外部開口部センサー

がONのとき

*1)設備Bの主電源がOFFで非常停止スイッチがON、シングルトレイフィーダーが未設置、または

フィーダーテーブルカバーを開けた状態でXYユニットを起動すると、パワーON処理エラーが表示

されます。このエラーが表示されたときは、設備Bの非常停止スイッチを解除するか、シングルト

レイフィーダーを設置してください。

*2)供給部がシングルトレイフィーダー仕様の場合

*3)供給部が交換台車仕様の場合

3台連結のとき、Bの安全装置が働くとAとCは下記の表に示す動作をします。

延長コンベヤー (オプション)の外部開口部センサーがONのとき、A、B、Cは下表に示

す動作をします。

○：動作可 X：動作不可

3 4

○：動作可 X：動作不可

NPM-TT2 EJM1EJ-SF-01N-05

安全管理

周辺装置との連結時のお願い

1-3-3-1

NPM-TT2の左側面側と右側面側には、基板搬送の開口部があります。設備内の前後のヘッドが下図の範囲

内を高速で移動するため、開口部から設備内部に手などが入ると非常に危険です。お客様にて準備される

装置、またはコンベヤーを連結するときは、必ず安全対策を行ってください。

■お客様にて準備される装置、またはコンベヤーを連結するとき

1-3-3

前側後側

747 mm

107 mm

747 mm

107 mm

125 mm

ヘッド可動範囲
