NPM- TT2 EJM1EJ-MB-17 M-00 メンテナンス 編 17-2-3 切替 準備 17-2-3 フィーダーテーブルカバーの 着脱方法 ここでは、 17連交換台車とトレイフィーダーの交換手順の共通工程について説明しま す。 ( 左右にねじ (M4)1 個ずつ ) 六角レンチ (3 mm) 本体に取り付けた状態 外した状態のフィーダーテーブルカバー
NPM-TT2 EJM1EJ-MB-17M-00
メンテナンス
編
17-2-2
切替
準備
17-2-2
X軸の退避方法
カバーを開く
取手を掴みX軸をマルチ認識
カメラより奥まで押す
ここでは、 17連交換台車とトレイフィーダーの交換手順の共通工程について説明します。
サーボOFFしてから
NPM-TT2 EJM1EJ-MB-17M-00
メンテナンス
編
17-2-3
切替
準備
17-2-3

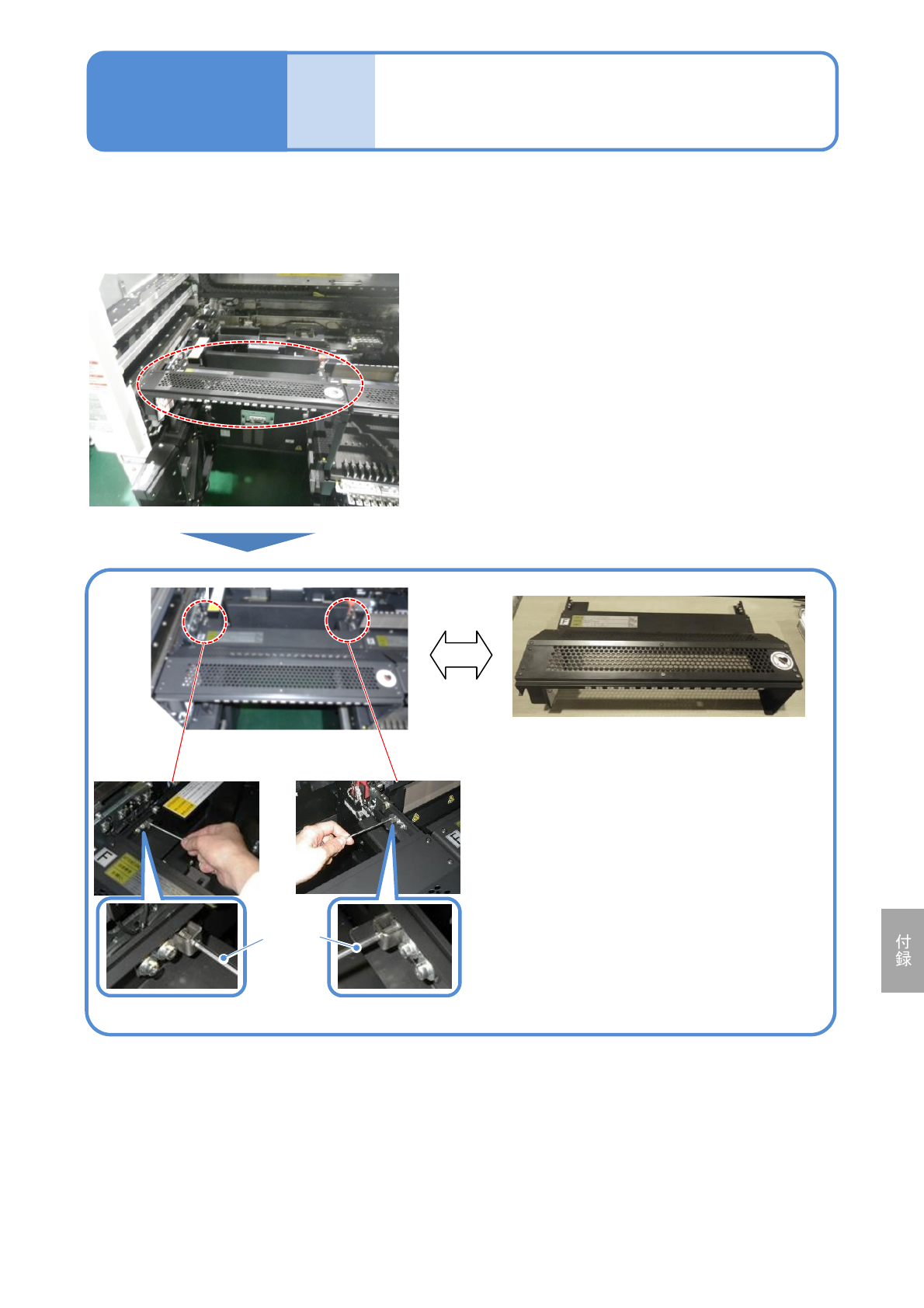

フィーダーテーブルカバーの
着脱方法
ここでは、 17連交換台車とトレイフィーダーの交換手順の共通工程について説明します。
(左右にねじ(M4)1個ずつ)
六角レンチ
(3 mm)
本体に取り付けた状態
外した状態のフィーダーテーブルカバー
NPM-TT2 EJM1EJ-MB-17M-00
メンテナンス
編
17-2-4
切替
準備
17-2-4
グロメットの着脱方法
ここでは、 17連交換台車とトレイフィーダーの交換手順の共通工程について説明します。
17連交換台車装着時には本体下部
の穴にはめ込む
シングルトレイフィー
ダー装着時には切替台車
の(f)部品BOXに保管して
おく
