NPM-TT2 EJM1EJ-MB-17M-00
メンテナンス
編
17-2-4
切替
準備
17-2-4

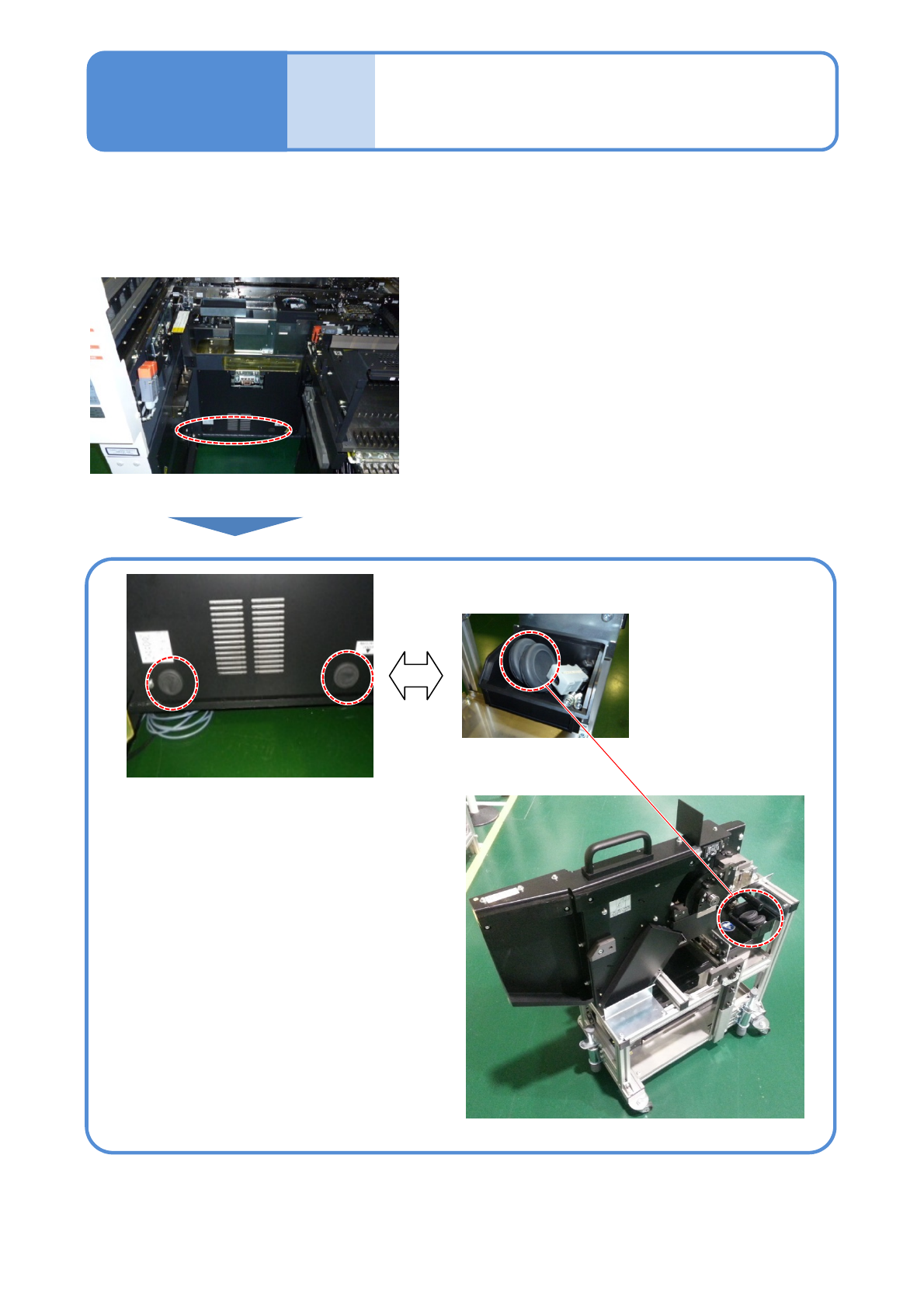

グロメットの着脱方法
ここでは、 17連交換台車とトレイフィーダーの交換手順の共通工程について説明します。
17連交換台車装着時には本体下部
の穴にはめ込む
シングルトレイフィー
ダー装着時には切替台車
の(f)部品BOXに保管して
おく
NPM-TT2 EJM1EJ-MB-17M-00
メンテナンス
編
17-3-1
名称と
配置
交換台車に搭載されている
部品配置
ここでは、 17連交換台車とトレイフィーダーの交換手順の共通項目について説明します。
(b) 駆動ガイド
(a) 台車駆動部
(e) 延長ドロア
(c) 台車ガイド
台車に切替パーツを収納した状態
(d) 安全カバー
17-3-1
グロメット
2個
ショート
コネクター
ねじ:M6
2個
(f)部品BOX ・ BOX内収納パーツ
NPM-TT2 EJM1EJ-MB-17M-00
メンテナンス
編
17-3-2
名称と
配置
シングルトレイフィーダー
使用時の部品配置
ここでは、 17連交換台車とトレイフィーダーの交換手順の共通項目について説明します。
(f) ショートコネクター
(f) ねじ:M6 2個
17-3-2
