NPM- TT2 EJM1EJ-MB-17M-00 名称と 配置 17連交換台車使用時の 部品配置 (a) 台車駆動部 (f) グロメット メンテナンス 編 17-3-3 17-3-3 (e) 延長ドロア (d) 安全カバー (b) 駆動ガイド (c) 台車ガイド ここでは、 17連交換台車とトレイフィーダーの交換手順の共通項目について説明しま す。
NPM-TT2 EJM1EJ-MB-17M-00
メンテナンス
編
17-3-2
名称と
配置
シングルトレイフィーダー
使用時の部品配置
ここでは、 17連交換台車とトレイフィーダーの交換手順の共通項目について説明します。
(f) ショートコネクター
(f) ねじ:M6 2個
17-3-2
NPM-TT2 EJM1EJ-MB-17M-00
名称と
配置
17連交換台車使用時の
部品配置
(a) 台車駆動部
(f)グロメット
メンテナンス
編
17-3-3
17-3-3
(e) 延長ドロア
(d) 安全カバー
(b) 駆動ガイド
(c) 台車ガイド
ここでは、 17連交換台車とトレイフィーダーの交換手順の共通項目について説明します。

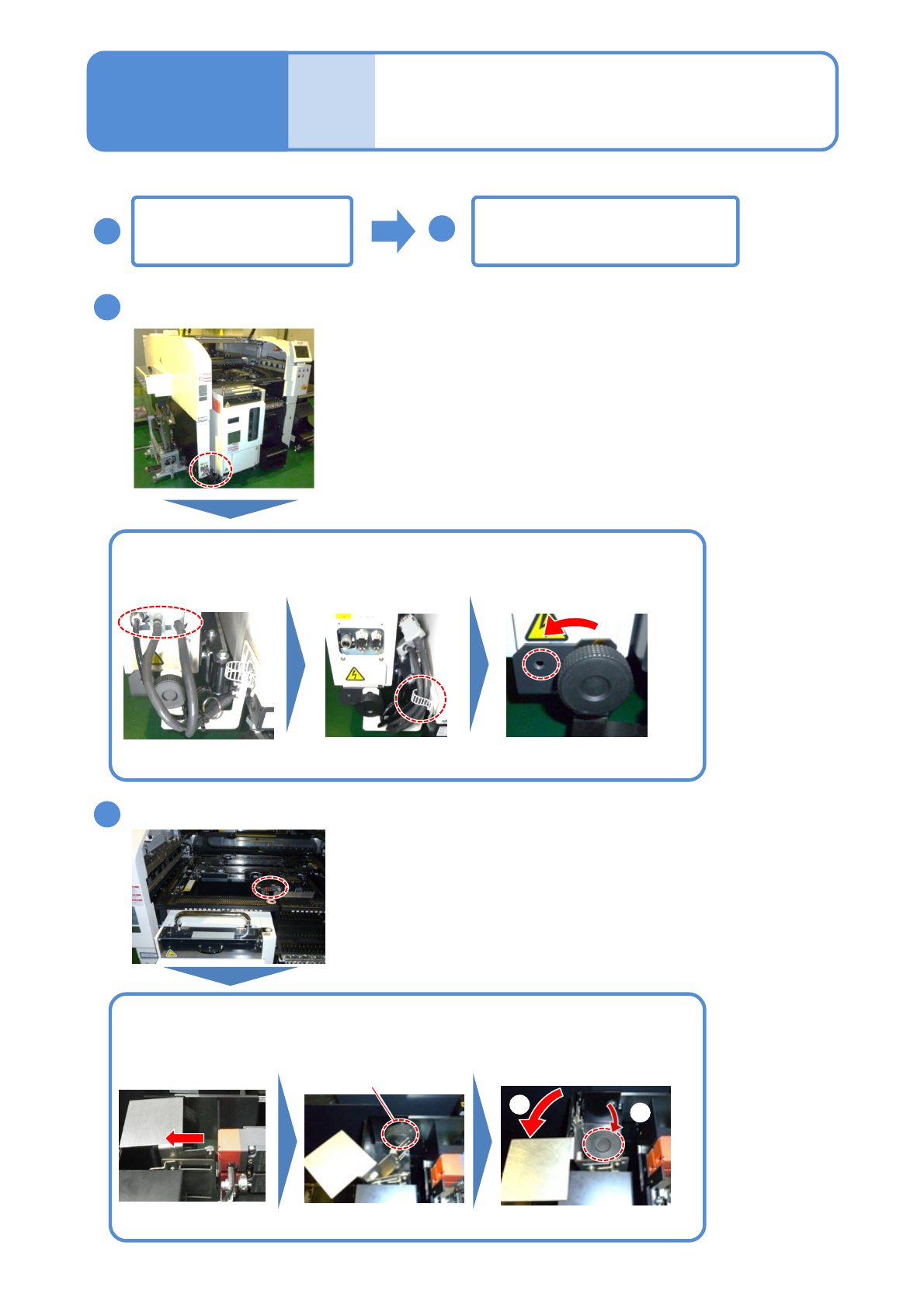

NPM-TT2 EJM1EJ-MB-17M-00
シングルトレイフィーダー
から17連交換台車への切替１
メンテナンス
編
17-4
ケーブル・ねじ取り外し
安全スイッチの解除
電源OFF
(→P.17-2-1参照)
①金具を抜く
連結ねじを外す
①金具を反時計回りに回す
②連結ねじを下に付ける
連結ねじを左に付ける
コネクター(3か所)を
外す
ケーブル(3本)を束
ねる
カバーを開き・X軸を押す
(→P.17-2-2参照)
①
②
17-4-1
2
1
3
4
ここでは、トレイフィーダーから17連交換台車への交換手順について説明します。
