NPM- TT2 EJM1EJ-MB-17 M-00 シングルトレイフィーダー から17連交換台車への切替１ メンテナンス 編 17-4 ケーブル・ねじ取り外し 安全スイッチの解除 電源 OFF ( → P .17-2-1 参照 ) ①金具を抜く 連結ねじを外す ①金具を反時計回りに回す ②連結ねじを下に付ける 連結ねじを左に付ける コネクター (3 か所 ) を 外す ケーブル (3 本 ) を束 ねる カバーを開き・ X 軸を押す …
NPM-TT2 EJM1EJ-MB-17M-00
名称と
配置
17連交換台車使用時の
部品配置
(a) 台車駆動部
(f)グロメット
メンテナンス
編
17-3-3
17-3-3
(e) 延長ドロア
(d) 安全カバー
(b) 駆動ガイド
(c) 台車ガイド
ここでは、 17連交換台車とトレイフィーダーの交換手順の共通項目について説明します。

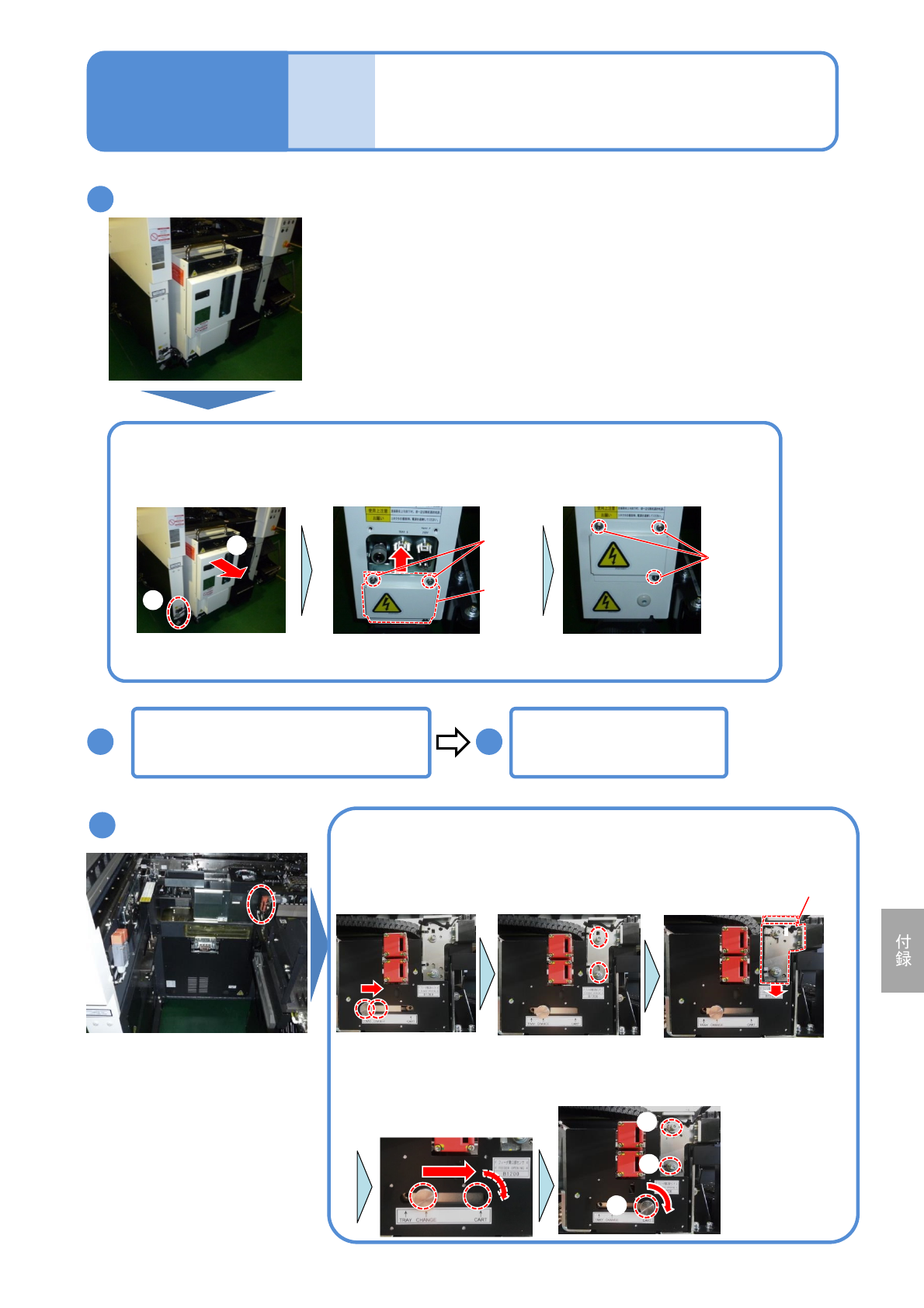

NPM-TT2 EJM1EJ-MB-17M-00
シングルトレイフィーダー
から17連交換台車への切替１
メンテナンス
編
17-4
ケーブル・ねじ取り外し
安全スイッチの解除
電源OFF
(→P.17-2-1参照)
①金具を抜く
連結ねじを外す
①金具を反時計回りに回す
②連結ねじを下に付ける
連結ねじを左に付ける
コネクター(3か所)を
外す
ケーブル(3本)を束
ねる
カバーを開き・X軸を押す
(→P.17-2-2参照)
①
②
17-4-1
2
1
3
4
ここでは、トレイフィーダーから17連交換台車への交換手順について説明します。
NPM-TT2 EJM1EJ-MB-17M-00
トレイフィーダー取り外し
センサ切り替え
①トレイフィーダーを
取り外す
②カバーを外し、コネクタ部を覆うように取り付ける
(3 mm六角レンチ)
ノブを緩め、
CHANGEの位置で固
定する
ねじを完全に緩める
(3 mm六角レンチ)
ブラケットのつまみを
掴み、約10 mm下にず
らす
①
②
フィーダーテーブルカバーを外す
(→P.17-2-3参照)
ノブを緩め、CARTの
位置で仮止めする
①ねじを締める
(3 mm六角レンチ)
①
②
②ノブを
本締めする
①
グロメット装着
(→P.17-2-4参照)
●2か所
●2か所
17-4-2
5
6 7
ねじ
(2か所)
カバー
ねじ
(3か所)
8
取手
シングルトレイフィーダー
から17連交換台車への切替２
メンテナンス
編
17-4
