NPM- TT2 EJM1EJ-MB-17 M-00 トレイフィーダー取り外し センサ切り替え ①トレイフィーダーを 取り外す ②カバーを外し、コネクタ部を覆うように取り付け る (3 mm 六角レンチ ) ノブを緩め、 CHANGE の位置で固 定する ねじを完全に緩める (3 mm 六角レンチ ) ブラケットのつまみを 掴み、約 10 mm 下にず らす ① ② フィーダーテーブルカバーを外す ( → P .17-2-3 参照 ) …

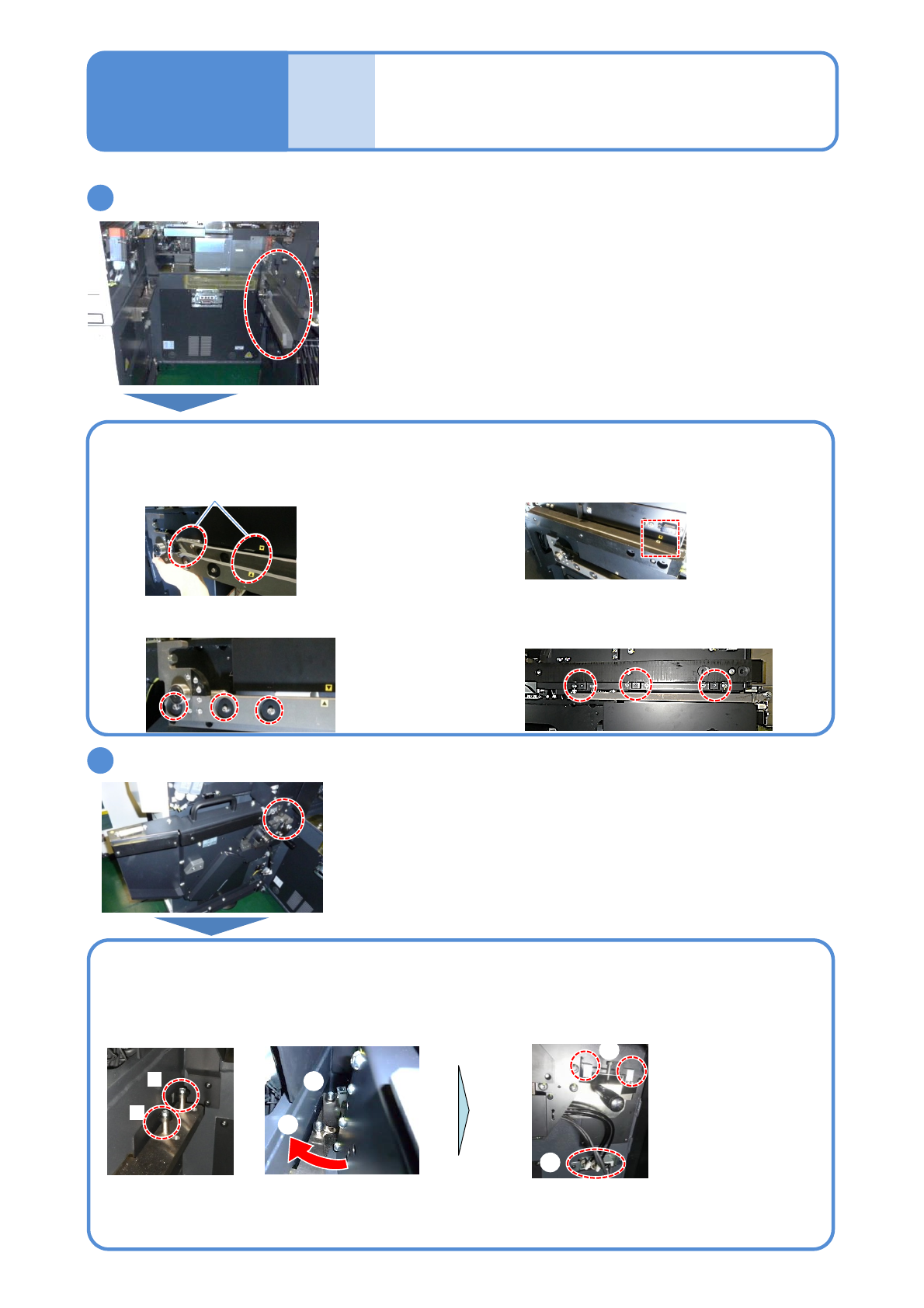

NPM-TT2 EJM1EJ-MB-17M-00
シングルトレイフィーダー
から17連交換台車への切替１
メンテナンス
編
17-4
ケーブル・ねじ取り外し
安全スイッチの解除
電源OFF
(→P.17-2-1参照)
①金具を抜く
連結ねじを外す
①金具を反時計回りに回す
②連結ねじを下に付ける
連結ねじを左に付ける
コネクター(3か所)を
外す
ケーブル(3本)を束
ねる
カバーを開き・X軸を押す
(→P.17-2-2参照)
①
②
17-4-1
2
1
3
4
ここでは、トレイフィーダーから17連交換台車への交換手順について説明します。
NPM-TT2 EJM1EJ-MB-17M-00
トレイフィーダー取り外し
センサ切り替え
①トレイフィーダーを
取り外す
②カバーを外し、コネクタ部を覆うように取り付ける
(3 mm六角レンチ)
ノブを緩め、
CHANGEの位置で固
定する
ねじを完全に緩める
(3 mm六角レンチ)
ブラケットのつまみを
掴み、約10 mm下にず
らす
①
②
フィーダーテーブルカバーを外す
(→P.17-2-3参照)
ノブを緩め、CARTの
位置で仮止めする
①ねじを締める
(3 mm六角レンチ)
①
②
②ノブを
本締めする
①
グロメット装着
(→P.17-2-4参照)
●2か所
●2か所
17-4-2
5
6 7
ねじ
(2か所)
カバー
ねじ
(3か所)
8
取手
シングルトレイフィーダー
から17連交換台車への切替２
メンテナンス
編
17-4
NPM-TT2 EJM1EJ-MB-17M-00
シングルトレイフィーダー
から17連交換台車への切替３
メンテナンス
編
17-4
ガイド(2種類)の取付け
台車駆動部取付け
B
A
①
②
①駆動部先端をピンAにあてがう
②駆動部を右回転し、ピンBにはめる
③
④
切替台車の(a)台車駆動部を使用する(→P.17-3-1参照)
切替台車の(b)駆動ガイド・(c)台車ガイドを使用する(→P.17-3-1参照)
外した(f)ショートコネクターは切替台車
の部品BOXに収納する(→P.17-3-1参照)
17-4-3
9
10
③ねじを締める(8 mm六角レンチ) ●2か所
④右端のショートコネクターを外し、コネ
クター形状に合わせてケーブルをつなぐ
(c)台車ガイド
(b)駆動ガイド
①ピンおよびシールの位置を合わせる
②ねじを締めて固定する(4 mm六角レンチ)
●3か所
①シールの位置を合わせる
②ねじを締めて固定する(4 mm六角レンチ)
●3か所
