NPM- TT2 EJM1EJ-MB-17 M-00 17連交換台車からシングル トレイフィーダーへの切替１ ここでは、 17 連交換台車からトレイ フィーダーへの交換手順に ついて説明します。 メンテナンス 編 17-5 電源 OFF ( → P .17-2-1 参照) 交換台車を取り外す X 軸を押す ( → P .17-2-2 参照 ) フィーダーテーブルカバーを外す ( → P .17-2-3 参照 ) 安全カバー取り外し ③安…
NPM-TT2 EJM1EJ-MB-17M-00

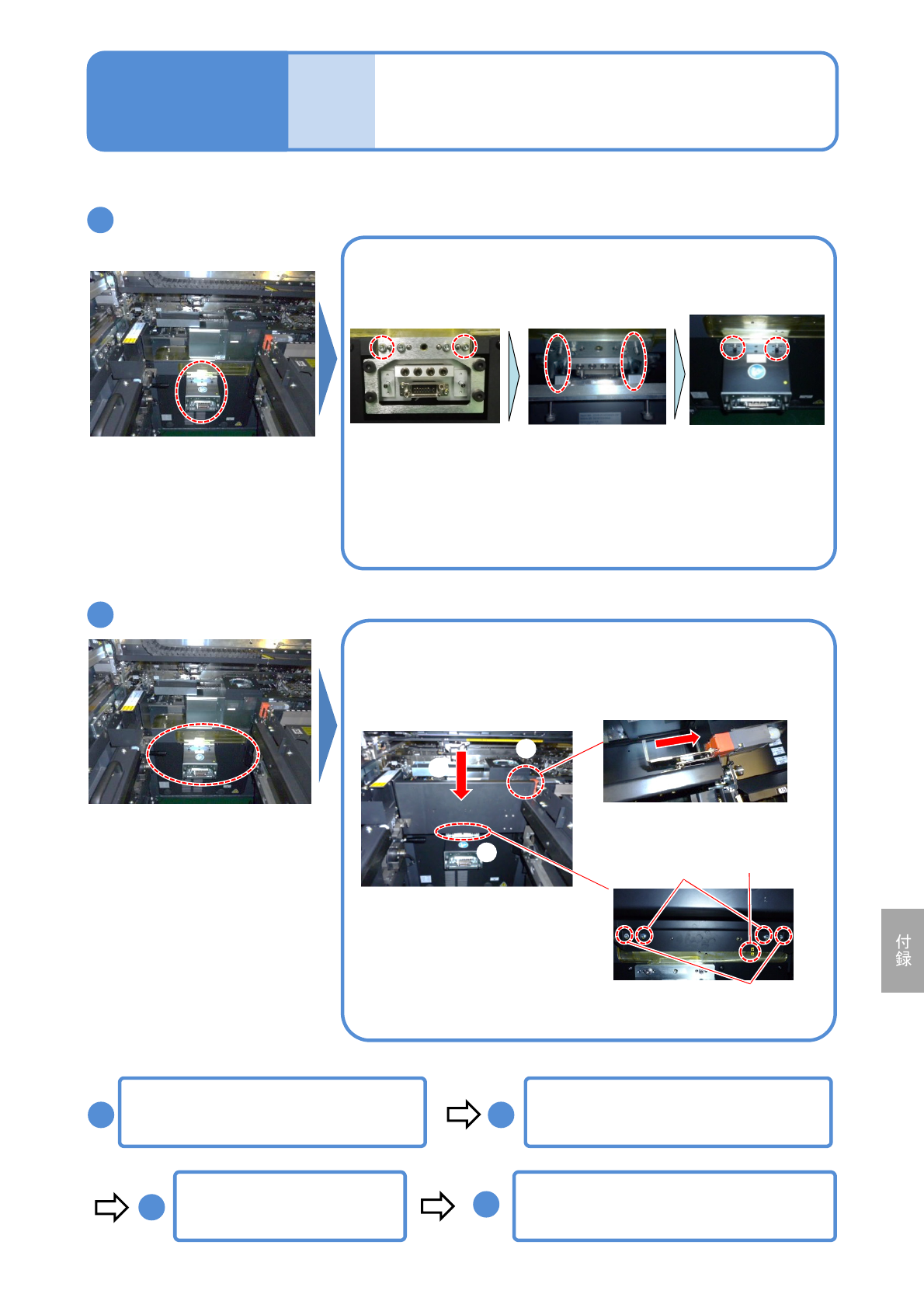

延長ドロア取付け
安全カバー取付け
①ねじを取り外す
(5 mm六角レンチ)
●2か所
③ねじを締める(5 mm
六角レンチ) ●2か所
①安全カバーを上から差し込む
③安全カバーの金具を安
全スイッチに差し込む
①
②
③
②ピンとシールの位置を合わせ、
ネジを締める
(5mm六角レンチ)
●2か所
②延長ドロアをあて
がい、ピンで位置
合わせをする
フィーダーテーブルカバーを付ける
(→P.17-2-3参照)
カバーを閉める
電源ON (→P.17-2-1参照)
17連交換台車を装着し、切替完了
切替台車の(e)延長ドロアを使用する(→P.17-3-1参照)
切替台車の(d)安全カバーを使用する(→P.17-3-1参照)
外した(f)ねじは切替台車の部品BOXに収納する(→P.17-3-1参照)
17-4-4
13
11
12
14
15
16
ピン
ネジ
シール
シングルトレイフィーダー
から17連交換台車への切替４
メンテナンス
編
17-4
NPM-TT2 EJM1EJ-MB-17M-00
17連交換台車からシングル
トレイフィーダーへの切替１
ここでは、17連交換台車からトレイフィーダーへの交換手順について説明します。
メンテナンス
編
17-5
電源OFF (→P.17-2-1参照)
交換台車を取り外す
X軸を押す (→P.17-2-2参照)
フィーダーテーブルカバーを外す
(→P.17-2-3参照)
安全カバー取り外し
③安全カバーを上に引き抜く
①安全スイッチを解除する
①
②
③
②ねじを緩める(5 mm六角レンチ)
●2か所
外した(d)安全カバーは切替台車に収納する(→P.17-3-1参照)
17-5-1
1 2
3
4
5
NPM-TT2 EJM1EJ-MB-17M-00
延長ドロア取り外し
台車駆動部取り外し
外した(a)台車駆動部は切替台車に収納する(→P.17-3-1 参照)
C
ケーブルを外し、C部に
ショートコネクタをつける
切替台車の(f)ショートコネクタを使用する(→P.17-3-1参照)
ねじを緩める
台車駆動部を左回転
させ、手前に引き抜
く
(8 mm六角レンチ) ●2か所
17-5-2
6
③ねじを取り付ける
(5 mm六角レンチ) ●2か所
①ねじを緩める(5 mm
六角レンチ) ●2か所
②延長ドロアを引き抜く
切替台車の(f)ねじ:M6 2個を使用する(→P.17-3-1参照)
外した(e)延長ドロアは切替台車の部品BOXに収納する
(→P.17-3-1参照)
7
17連交換台車からシングル
トレイフィーダーへの切替２
メンテナンス
編
17-5
