NPM- TT2 EJM1EJ-MB-17 M-00 延長ドロア取り外し 台車駆動部取り外し 外した (a) 台車駆動部は切替台車に収納する ( → P.17-3-1 参照 ) C ケーブルを外し、 C 部に ショートコネクタをつける 切替台車の (f) ショートコネクタを使用する ( → P.17-3-1 参照 ) ねじを緩める 台車駆動部を左回転 させ、手前に引き抜 く (8 mm 六角レンチ) ● 2 か所 17-5 -2 6 ③…
NPM-TT2 EJM1EJ-MB-17M-00

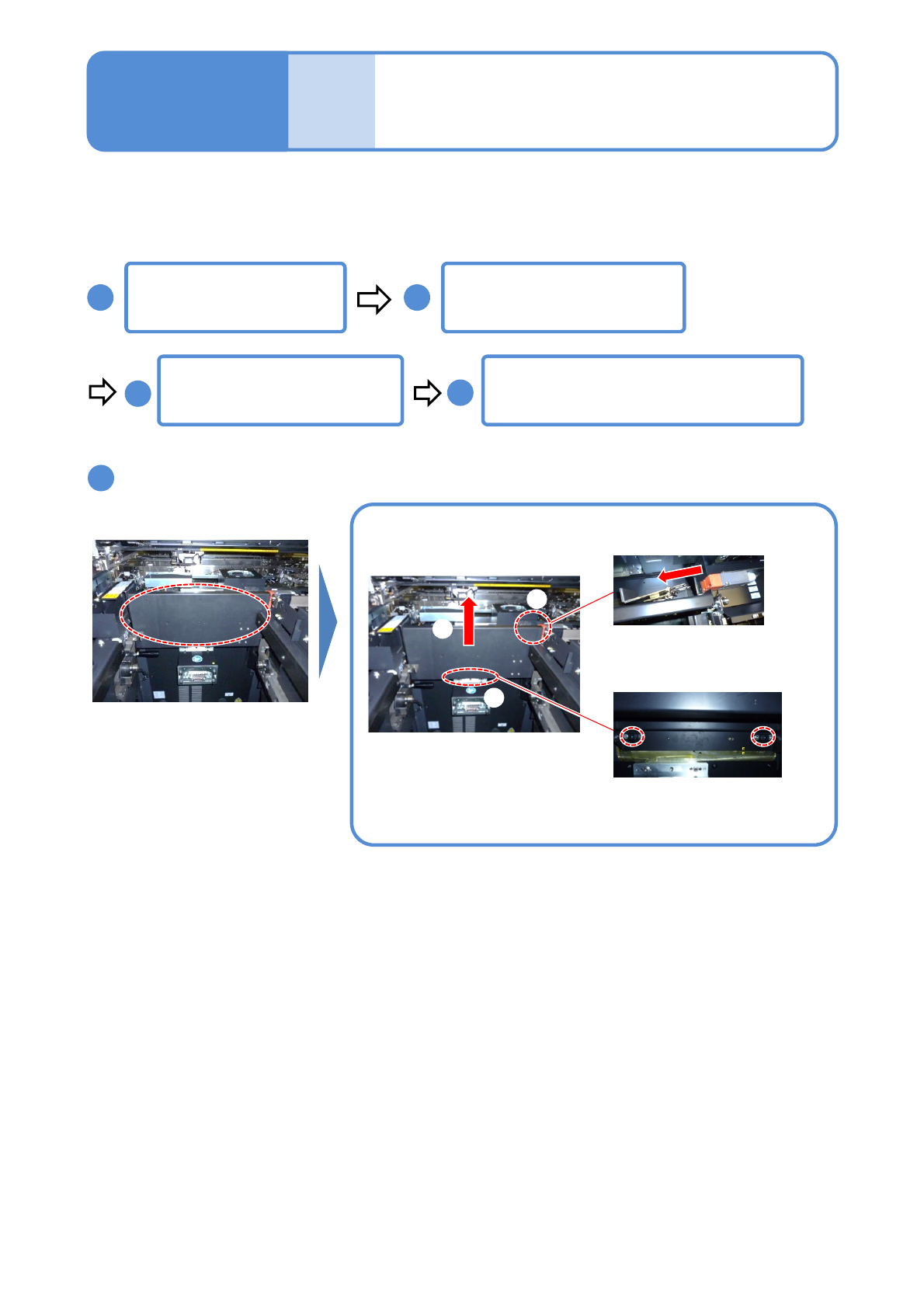

17連交換台車からシングル
トレイフィーダーへの切替１
ここでは、17連交換台車からトレイフィーダーへの交換手順について説明します。
メンテナンス
編
17-5
電源OFF (→P.17-2-1参照)
交換台車を取り外す
X軸を押す (→P.17-2-2参照)
フィーダーテーブルカバーを外す
(→P.17-2-3参照)
安全カバー取り外し
③安全カバーを上に引き抜く
①安全スイッチを解除する
①
②
③
②ねじを緩める(5 mm六角レンチ)
●2か所
外した(d)安全カバーは切替台車に収納する(→P.17-3-1参照)
17-5-1
1 2
3
4
5
NPM-TT2 EJM1EJ-MB-17M-00

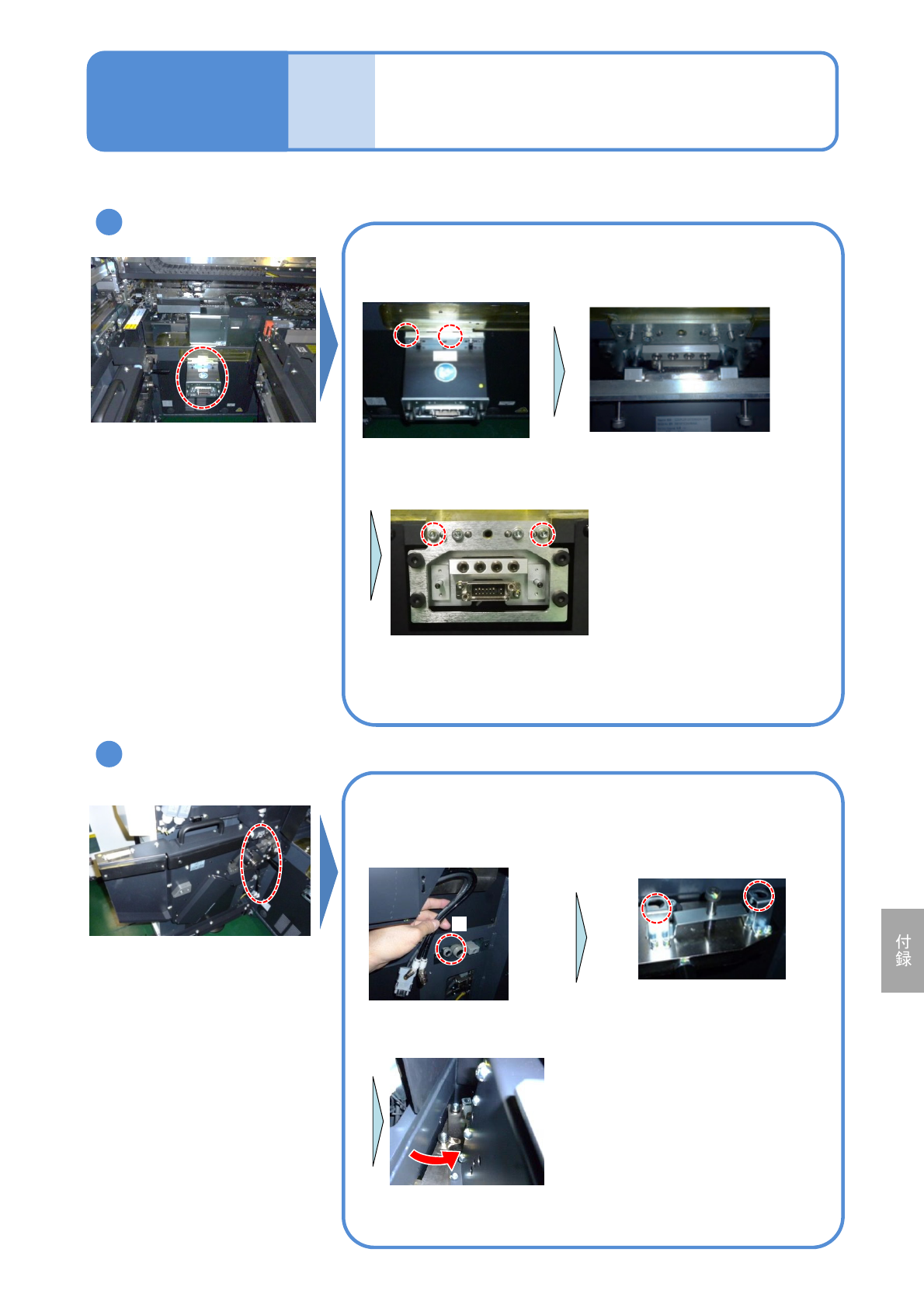

延長ドロア取り外し
台車駆動部取り外し
外した(a)台車駆動部は切替台車に収納する(→P.17-3-1 参照)
C
ケーブルを外し、C部に
ショートコネクタをつける
切替台車の(f)ショートコネクタを使用する(→P.17-3-1参照)
ねじを緩める
台車駆動部を左回転
させ、手前に引き抜
く
(8 mm六角レンチ) ●2か所
17-5-2
6
③ねじを取り付ける
(5 mm六角レンチ) ●2か所
①ねじを緩める(5 mm
六角レンチ) ●2か所
②延長ドロアを引き抜く
切替台車の(f)ねじ:M6 2個を使用する(→P.17-3-1参照)
外した(e)延長ドロアは切替台車の部品BOXに収納する
(→P.17-3-1参照)
7
17連交換台車からシングル
トレイフィーダーへの切替２
メンテナンス
編
17-5
NPM-TT2 EJM1EJ-MB-17M-00
17連交換台車からシングル
トレイフィーダーへの切替３
メンテナンス
編
17-5
センサ切り替え
ノブを緩め、
[CHANGE]の位置で
固定する
ネジを最後まで緩める
つまみを引き、ブラケッ
トを約10 mm上にずらす
ノブを緩め、[CART]の
位置で仮止めする
①ネジを締める
①
②
②ノブを
本締めする
①
(3 mm六角レンチ)
● 2か所
(3 mm六角レンチ) ●2か所
17-5-3
ガイド(2種類)の取り外し
(b)駆動ガイドと(c)台車ガイドのねじを緩め、取り外す
②台車ガイド
①駆動ガイド
①
②
(b)駆動ガイド・(c)台車ガイドは切替台車に収納する(→P.17-3-1
参照)
(4 mm六角レンチ) ●3か所
8
9
(4 mm六角レンチ) ●3か所
