NPM- TT2 EJM1EJ-MB-17 M-00 17連交換台車からシングル トレイフィーダーへの切替３ メンテナンス 編 17-5 センサ切り替え ノブを緩め、 [CHANGE] の位置で 固定する ネジを最後まで緩める つまみを引き、ブラケッ トを約 10 mm 上にずらす ノブを緩め、 [CART] の 位置で仮止めする ①ネジを締める ① ② ②ノブを 本締めする ① (3 mm 六角レンチ) ● 2 か所 (3 mm 六角…
NPM-TT2 EJM1EJ-MB-17M-00
延長ドロア取り外し
台車駆動部取り外し
外した(a)台車駆動部は切替台車に収納する(→P.17-3-1 参照)
C
ケーブルを外し、C部に
ショートコネクタをつける
切替台車の(f)ショートコネクタを使用する(→P.17-3-1参照)
ねじを緩める
台車駆動部を左回転
させ、手前に引き抜
く
(8 mm六角レンチ) ●2か所
17-5-2
6
③ねじを取り付ける
(5 mm六角レンチ) ●2か所
①ねじを緩める(5 mm
六角レンチ) ●2か所
②延長ドロアを引き抜く
切替台車の(f)ねじ:M6 2個を使用する(→P.17-3-1参照)
外した(e)延長ドロアは切替台車の部品BOXに収納する
(→P.17-3-1参照)
7
17連交換台車からシングル
トレイフィーダーへの切替２
メンテナンス
編
17-5
NPM-TT2 EJM1EJ-MB-17M-00
17連交換台車からシングル
トレイフィーダーへの切替３
メンテナンス
編
17-5
センサ切り替え
ノブを緩め、
[CHANGE]の位置で
固定する
ネジを最後まで緩める
つまみを引き、ブラケッ
トを約10 mm上にずらす
ノブを緩め、[CART]の
位置で仮止めする
①ネジを締める
①
②
②ノブを
本締めする
①
(3 mm六角レンチ)
● 2か所
(3 mm六角レンチ) ●2か所
17-5-3
ガイド(2種類)の取り外し
(b)駆動ガイドと(c)台車ガイドのねじを緩め、取り外す
②台車ガイド
①駆動ガイド
①
②
(b)駆動ガイド・(c)台車ガイドは切替台車に収納する(→P.17-3-1
参照)
(4 mm六角レンチ) ●3か所
8
9
(4 mm六角レンチ) ●3か所

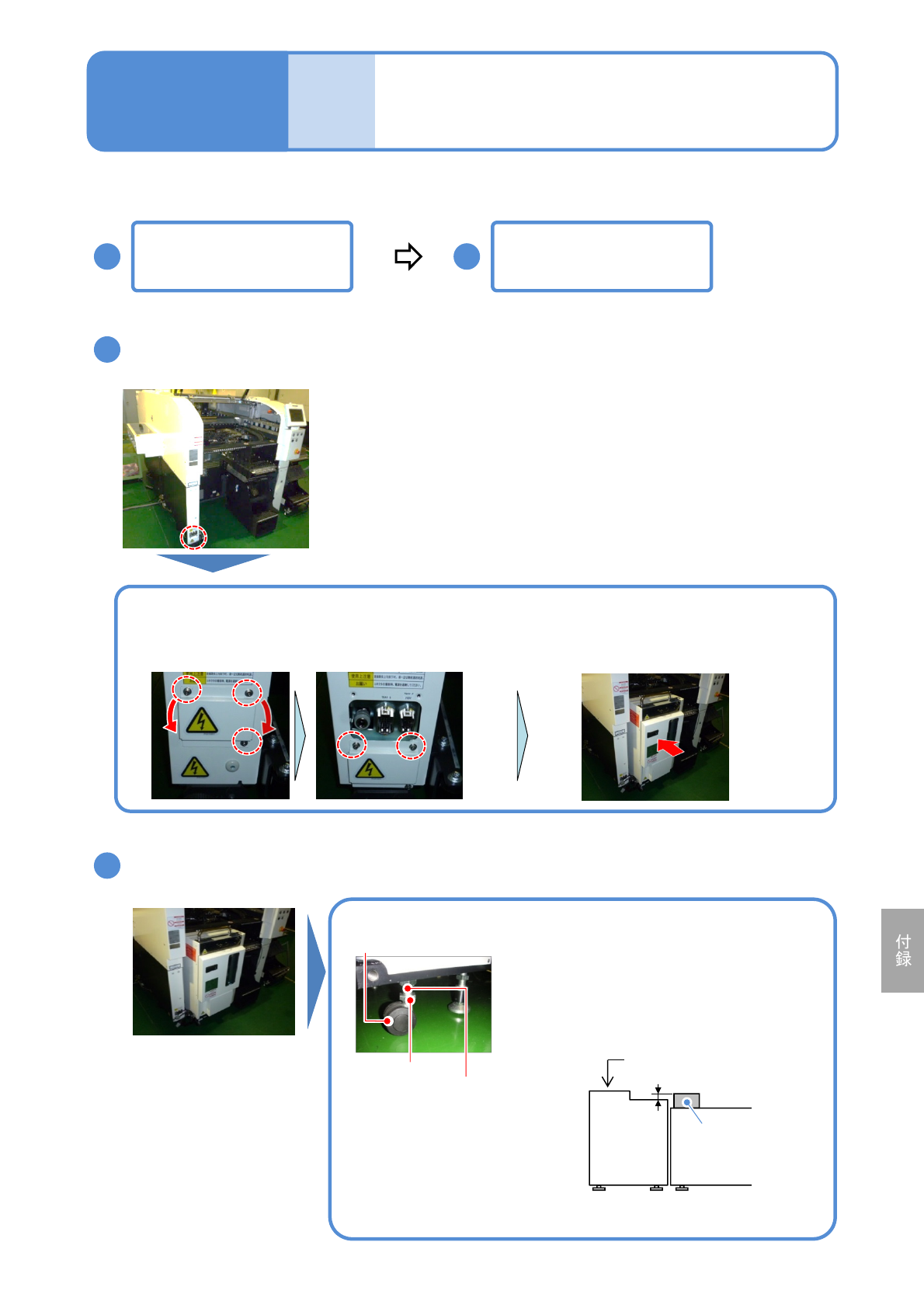

NPM-TT2 EJM1EJ-MB-17M-00
17-5-4
グロメット取り外し
(→P.17-2-4参照)
フィーダーカバー装着
(→P.17-2-3参照)
トレイフィーダー取り付け
トレイフィーダー取り付け
カバーを下に付け直し、コネクター部を露出させる
10 11
12
トレイフィーダー高さ調整
(高さ未調整の場合行う)
1. ロックナットを緩める。
2. 調整用ナットで高さを調節する。
3. ロックナットを締める。
※下図のように高さおよび水平を調整する。
*1目盛(0.1 mm/m)以下になるようにする。
ロックナット
調整用ナット
キャスター：4か所
19 2 mm
トレイ
フィーダー
マルチ認識
カメラ
水準器
13
17連交換台車からシングル
トレイフィーダーへの切替４
メンテナンス
編
17-5
(3 mm六角レンチ)
●3か所
(3 mm六角レンチ)
●2か所
(30 mmスパナ) ●2本使用
