NPM- TT2 EJM1EJ-SF-01N-05 使用上のお願い ３ 高さセンサーの取り扱い上のご注意 ●高さセンサーはレーザー安全規格のクラス 1 (IEC60825-1 ) レベルであり、基本的に正常な使用状 況下 では安全ですが、メンテナンスや操作時に直視しな いでください。 ■直視しないでください。 項目 レーザー仕 様 製造 パナソニック スマートファクトリー ソリューションズ株式会社 品番 N610166559AA 波長 …
NPM-TT2 EJM1EJ-SF-01N-05
1-4-4
●吸着した部品の落下を防ぐため、非常停止スイッチを押しても真空ポンプのモーターは停止しません。
各部モーターの取り扱い上のご注意
●下記のコネクターは、電源が遮断されません。コネクターの抜き差しを行う場合は、必ず設備の電源
をOFFにしてください。
・CPU BOX用電源コネクター
・トレイ用電源コネクター
各部コネクターの取り扱い上のご注意
●非常停止スイッチを押すと、下記のモーターは停止します。
・X軸、Y軸モーター
・ヘッドZ軸、θ軸モーター
・コンベヤーモーター
・幅寄せモーター
前側
真空ポンプ
NPM-TT2 EJM1EJ-SF-01N-05
使用上のお願い ３

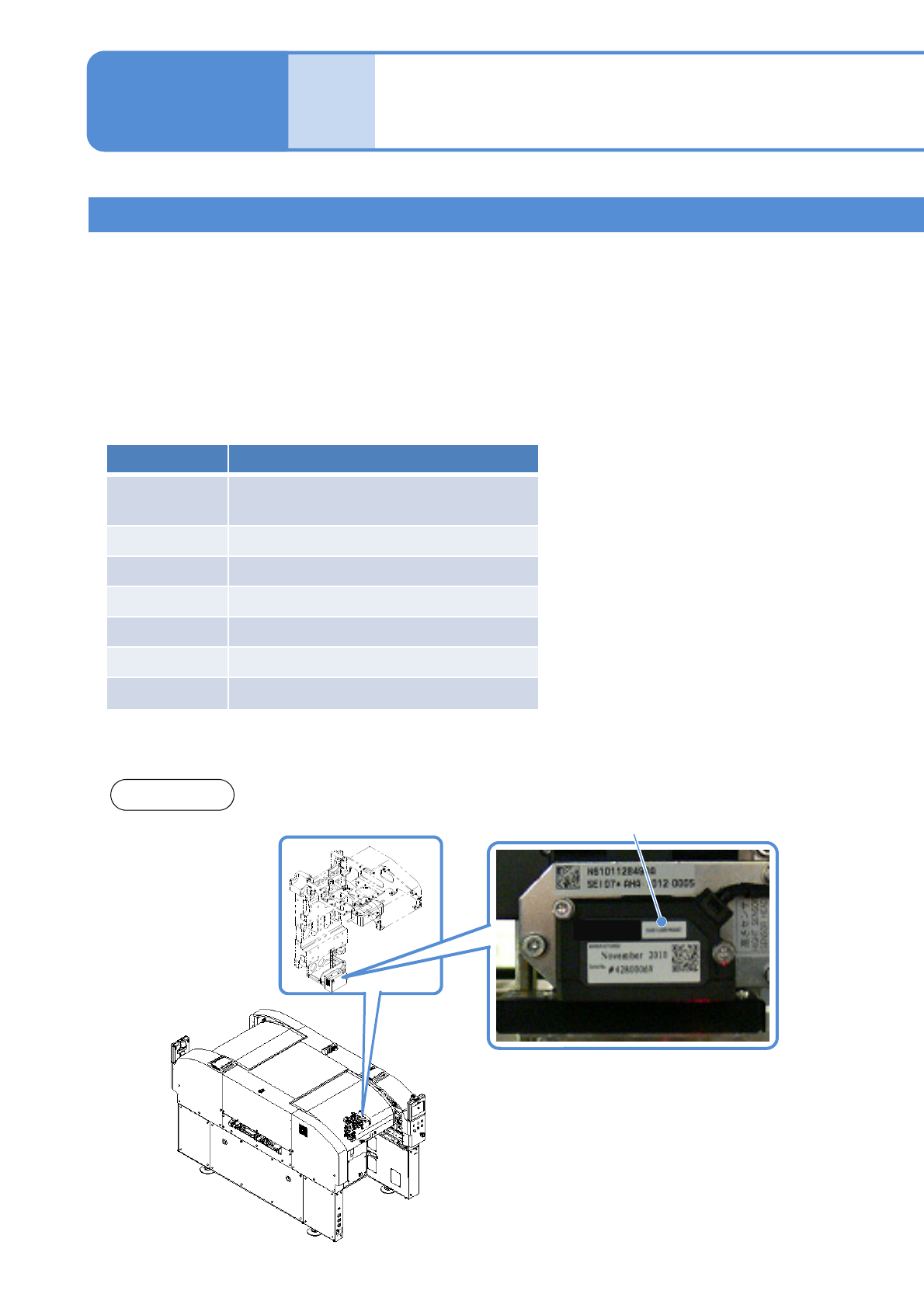

高さセンサーの取り扱い上のご注意
●高さセンサーはレーザー安全規格のクラス1 (IEC60825-1) レベルであり、基本的に正常な使用状況下
では安全ですが、メンテナンスや操作時に直視しないでください。
■直視しないでください。
項目 レーザー仕様
製造 パナソニック スマートファクトリー
ソリューションズ株式会社
品番
N610166559AA
波長
655 nm
出力
220 μW
クラス クラス1
取り付け位置 下図参照
規制要件
IEC60825-1 2007
■高さセンサーの仕様
1-4-5
■ユニットに貼られているレーザークラスラベル
前側
●高さセンサーは前後のXユニットに取り付けることが可能です。
レーザー素子の出力は最大220 μWです。センサーヘッドは、分解時にレーザー光の放射を停止する機構
を備えていません。分解するとレーザー放射に曝露される危険性がありますので、センサーヘッドは絶対
に分解しないでください。
CLASS 1 LASER RPODUCT
1-4
NPM-TT2 EJM1EJ-SF-01N-05
1-4-6
後側
■設備に貼られているレーザークラスラベル
