NPM- TT2 EJM1EJ-SF-01N-05 各部の 名前 操作スイッチ部 1-9-2 -1 ST ART 生産を開始する。 ●一時停止状態のときは、 生産を再開する。 ● を押したまま押す。 前側・後側 1-9-2
NPM-TT2 EJM1EJ-SF-01N-05
1-9-1-2

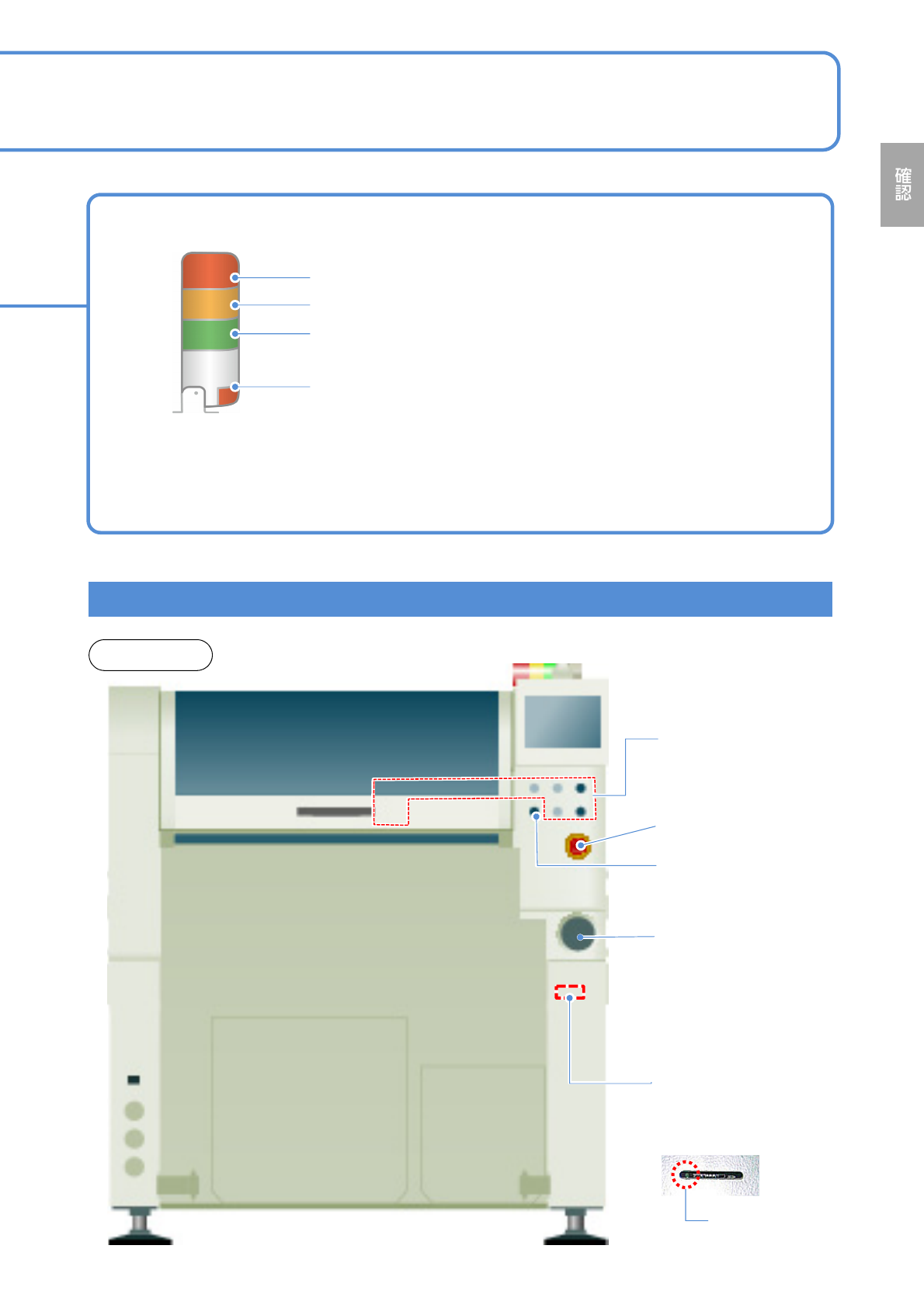

操作ユニット
各種操作スイッチ
運転開始・停止
などの操作を行う。
サーボスイッチ
サーボ系の励磁を
ON/OFFする。
非常停止スイッチ
運転を非常停止する。
主電源スイッチ
(前側)
電源および空圧源を
ON/OFFする。
(主電源スイッチをOFFに
すると、連動してエアダ
ウンする)
SDカードスロット
(前側)
各種データの読み込み・
書き込みを行う。
シグナルタワー
赤:非常停止スイッチを押したとき・エラー停止のときに点灯する。
黄:材料切れのときに点灯する。
緑:自動運転のときに点灯する。
赤:非常停止スイッチを押したとき・エラー停止のときに点灯する。
●上記設定は、変更ができます。(→ 『操作編』P.5-1-3)
●点灯確認は、『操作編』(→P.5-2-4)を参照してください。
●出荷時は横置きですが、角度を調整することができます。
アクセスランプ
(緑色LED)
前側・後側
NPM-TT2 EJM1EJ-SF-01N-05
各部の
名前

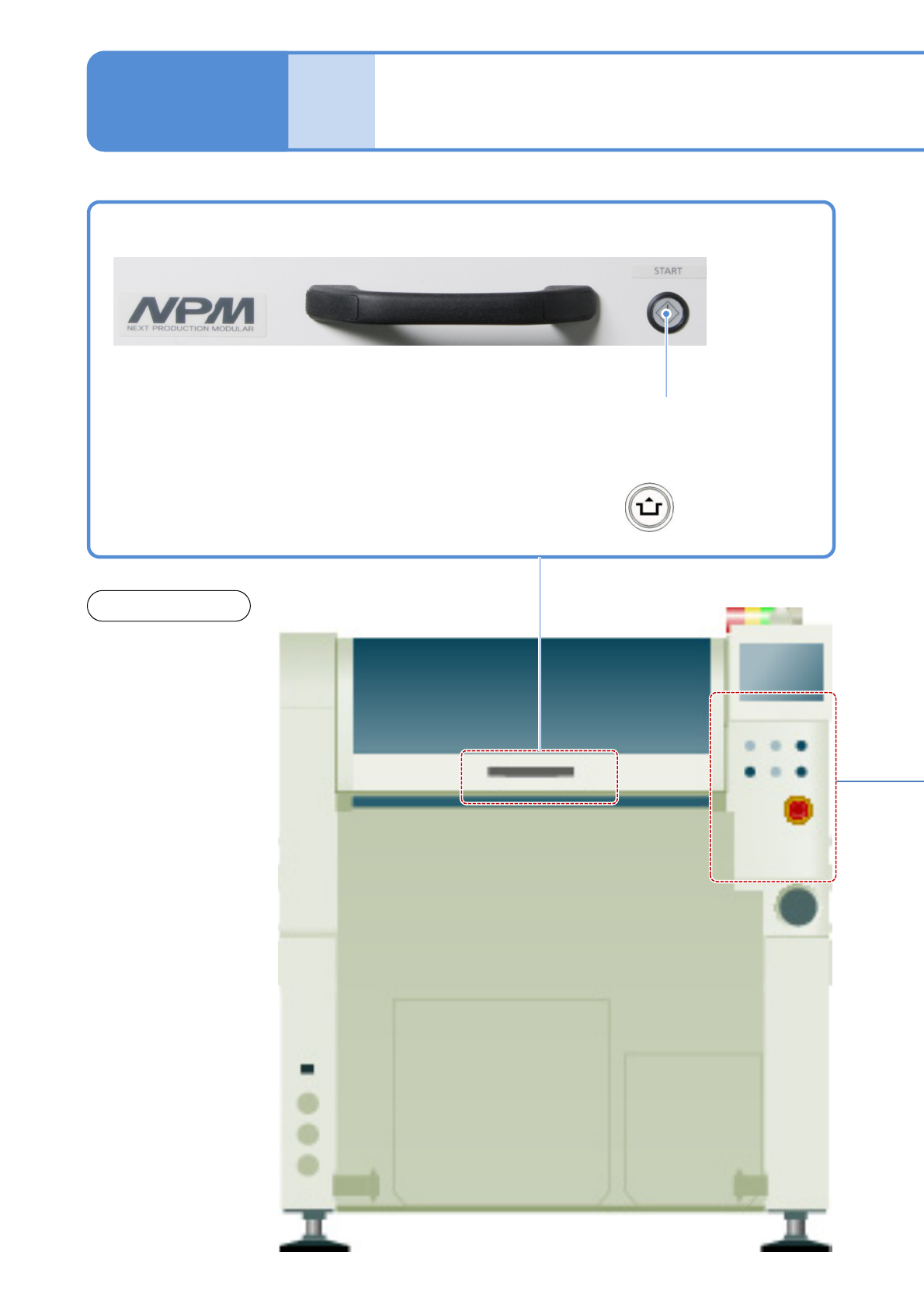

操作スイッチ部
1-9-2-1
START
生産を開始する。
●一時停止状態のときは、
生産を再開する。
● を押したまま押す。
前側・後側
1-9-2
NPM-TT2 EJM1EJ-SF-01N-05
1-9-2-2
SELECT
前側または後側の操作スイッ
チ、およびやタッチパネルの
操作を有効にする。
●有効であるときに点灯する。
ACTIVATION
スイッチを押したまま、設備
を動作させるためのスイッチ
やタッチパネルの操作ボタン
を押す。
(危険防止のため)
STOP
生産の一時停止(シングルス
トップ)や動作が伴う操作を停
止する 。
非常停止スイッチ
設備を非常停止する。
●解除するときは、時計方向
に回すと元に戻る。
(前側後側 合計2か所)
EXCHANGE
交換台車の取り付け／取り外
しができる。
●交換可能であるときに点灯
する。
SERVO
モーターのサーボをON/OFF
する。
（設備動作指令の無効化）
●生産を始めるときは、ON
にする。
●設備の可動部内に手を入れ
て作業するときは、必ず
OFFにする。
非常停止状態 解除状態
