NPM- TT2 EJM1EJ-SF-01N-05 各部の 名前 主要ユニット 基板ホルダー 下受けブロックとピンで、 基板の裏面を保持する。 1-9-3 -1 基板を搬入・クランプ・ 搬出する。 延長コンベヤー （オプション） 下記の目的で連結するとき、設備の左右に延長コン ベヤーを取り 付ける。 ・長さが 350 mm を超える基板を上流で待機させる。 ( 上流に 設置 ) ・設備の可動部の安全距離を確保する。 ●ライン先頭と後尾の…
NPM-TT2 EJM1EJ-SF-01N-05
1-9-2-2

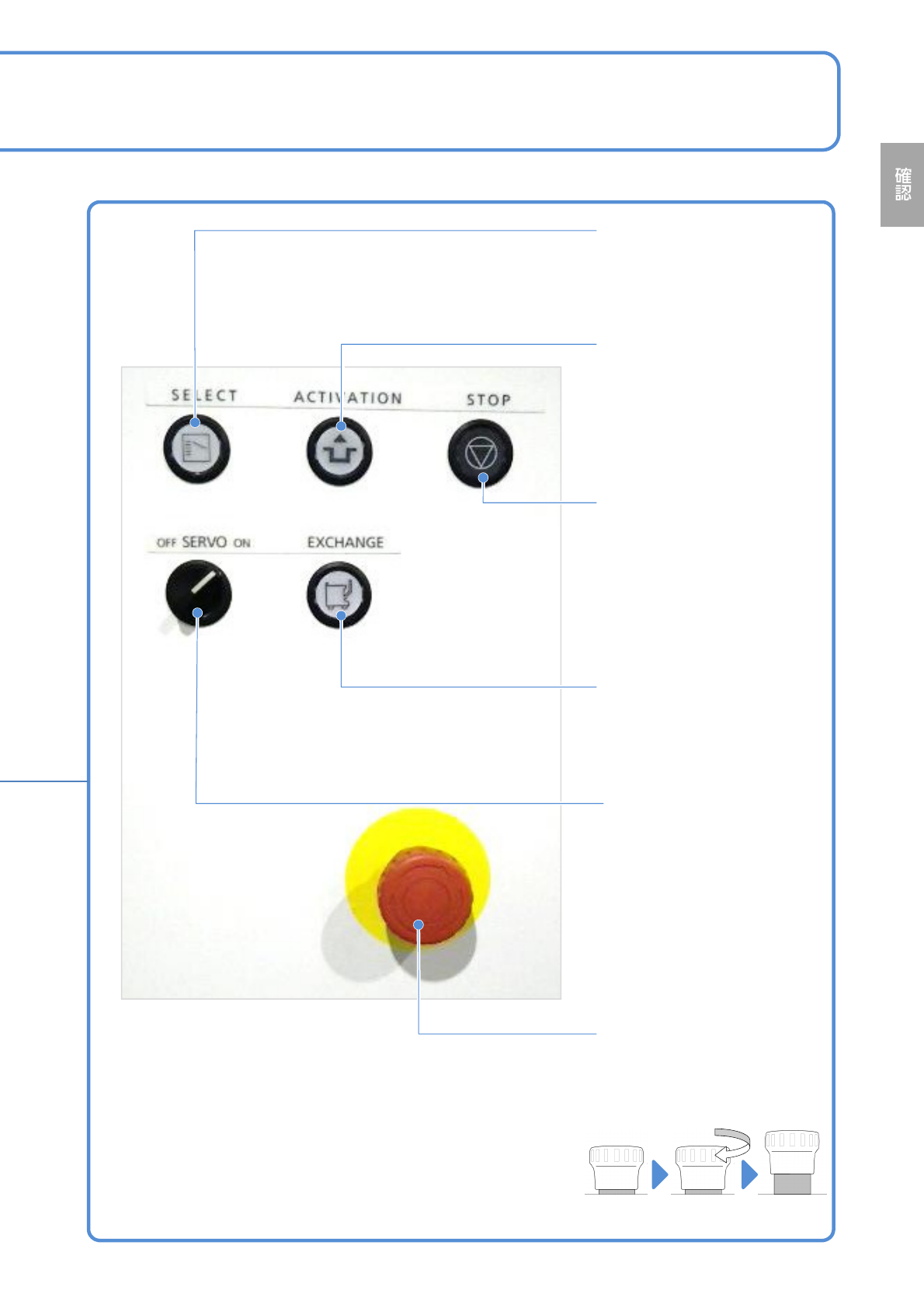

SELECT
前側または後側の操作スイッ
チ、およびやタッチパネルの
操作を有効にする。
●有効であるときに点灯する。
ACTIVATION
スイッチを押したまま、設備
を動作させるためのスイッチ
やタッチパネルの操作ボタン
を押す。
(危険防止のため)
STOP
生産の一時停止(シングルス
トップ)や動作が伴う操作を停
止する 。
非常停止スイッチ
設備を非常停止する。
●解除するときは、時計方向
に回すと元に戻る。
(前側後側 合計2か所)
EXCHANGE
交換台車の取り付け／取り外
しができる。
●交換可能であるときに点灯
する。
SERVO
モーターのサーボをON/OFF
する。
（設備動作指令の無効化）
●生産を始めるときは、ON
にする。
●設備の可動部内に手を入れ
て作業するときは、必ず
OFFにする。
非常停止状態 解除状態
NPM-TT2 EJM1EJ-SF-01N-05
各部の
名前
主要ユニット

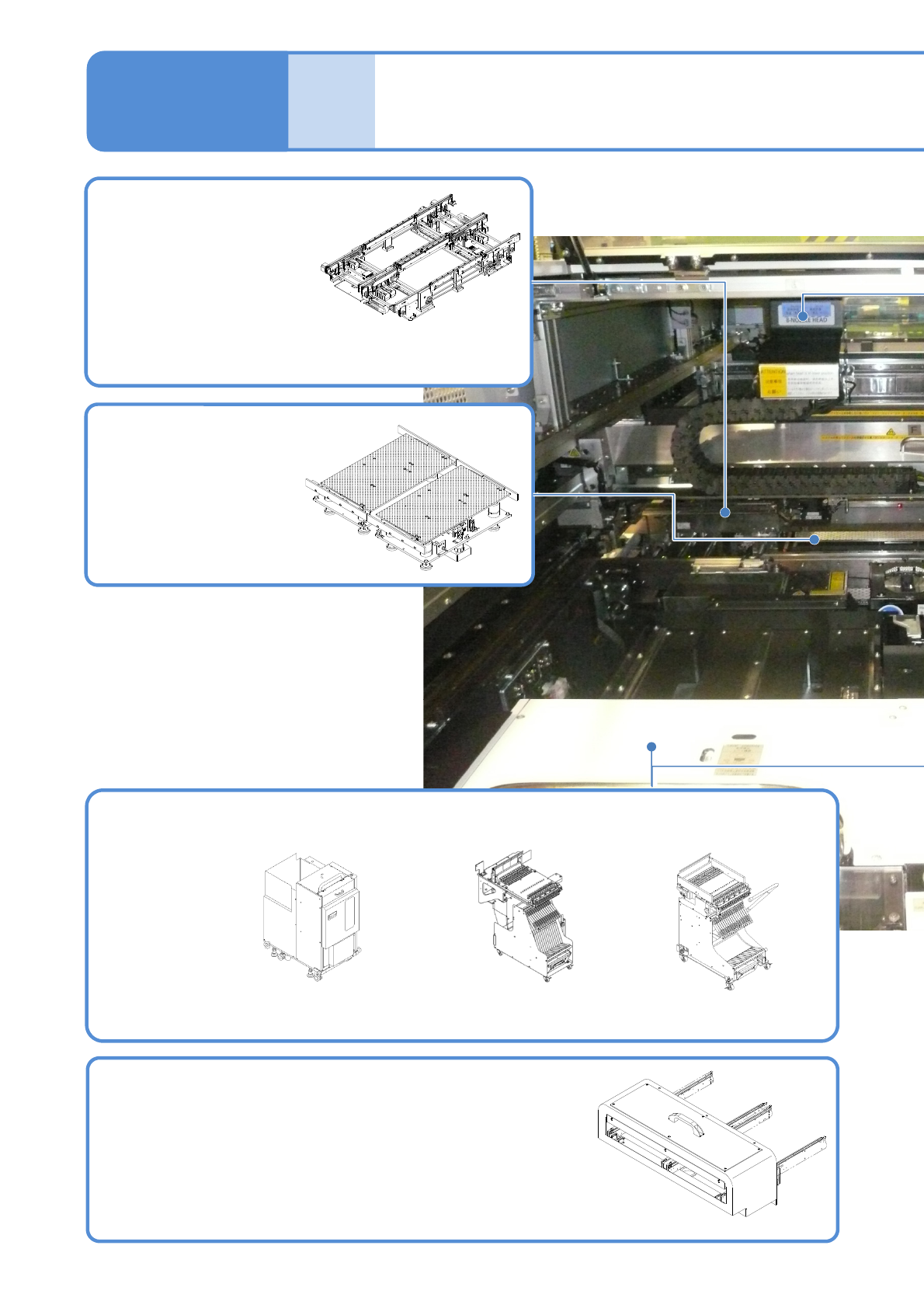

基板ホルダー
下受けブロックとピンで、
基板の裏面を保持する。
1-9-3-1
基板を搬入・クランプ・
搬出する。
延長コンベヤー（オプション）
下記の目的で連結するとき、設備の左右に延長コンベヤーを取り
付ける。
・長さが350 mmを超える基板を上流で待機させる。(上流に
設置)
・設備の可動部の安全距離を確保する。
●ライン先頭と後尾のNPM-TT2に設置します。
供給部
装着する部品を供給する。
シングルトレイフィーダー
(オプション)
13連供給ユニット
1-9-3
基板コンベヤー
交換台車
(オプション)
PCサイズコンベヤー
Mサイズコンベヤー (オプション)
NPM-TT2 EJM1EJ-SF-01N-05
1-9-3-2

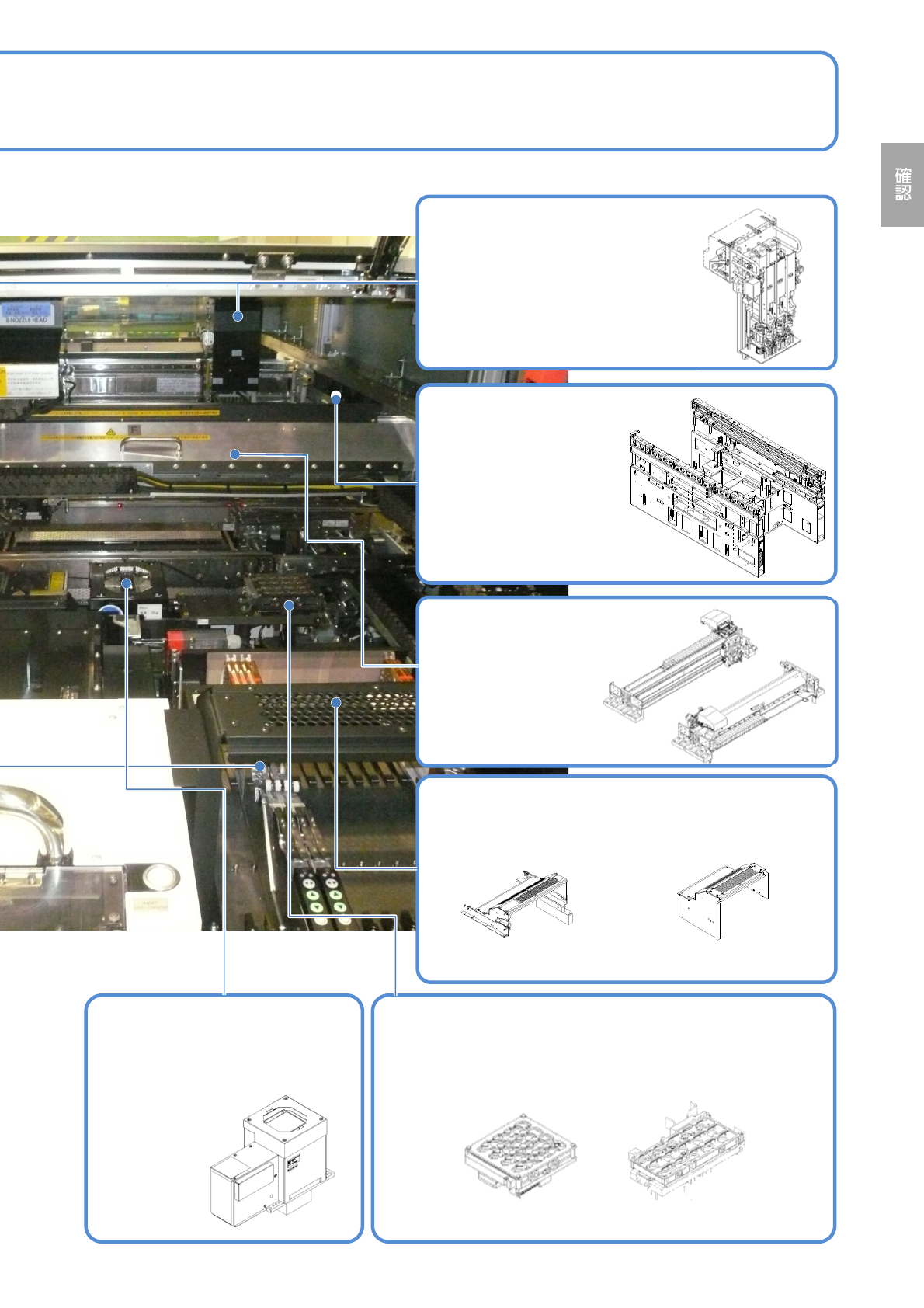

Y軸駆動
ユニット
装着ヘッドを
Y方向に移動させる。
装着ヘッド
（オプション）
部品の供給位置でノズルが部品を吸
着し、基板に部品を装着する。
●8/3ノズルヘッドがあります。
X軸駆動
ユニット
装着ヘッドを
X方向に移動させる。
ノズルチェンジャーユニット
（オプション）
ノズルを収納・交換する。
8ノズルヘッド用
3ノズルヘッド用
フィーダーテーブルカバー
交換台車用
フィーダーテーブルカバー
部品を認識する。
マルチ認識カメラ
13連供給ユニット用
フィーダーテーブルカバー
設備起動時に、設備本体内部の危険源に対する安全を
確保する。
