NPM- TT2 EJM1EJ-MB-02 M-01 作業の周期・内容と履歴情報の確認 メンテナンスの周期が 80 % に達すると 「メンテナンスメ ニュー」ボタンが黄色 点滅で表示される。 2-1-1 -2 6 メッセージを確認して ■メンテナンス履歴を 確認するとき B 1 3 5 4 3 4 5 2 警告欄が点灯してい る項目を選ぶ ( 稼働時間を押す ) 作業内容を確認する メンテナンス後 B の後 の後 3 4 2 1 2 A…
NPM-TT2 EJM1EJ-MB-02M-01

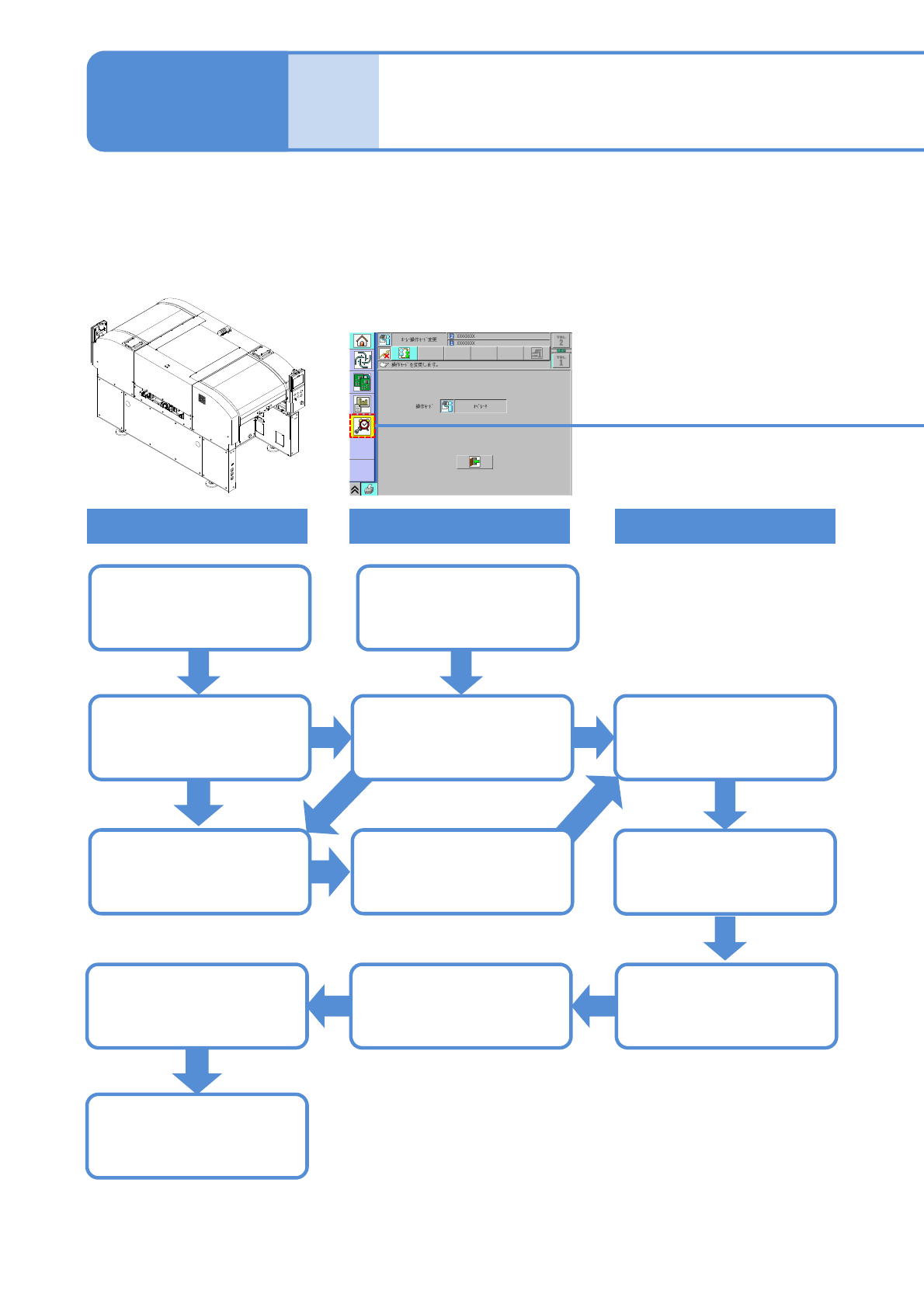

概要
メンテナンスの概要
設備
画面(警告欄)
作業
2-1-1-1
メンテナンス
編
2-1-1
稼働時間の累計
前回メンテナンス後
の稼働時間を累計
通常表示
周期の80%が
経過すると…
黄色点滅で
項目を表示
作業内容を確認
赤色点滅で
項目を表示
周期を過ぎると…
履歴を更新通常表示
次回メンテナンス
時期を自動算出
メンテナンス作業
●定期点検の時期を、稼働時間から自動的に算出してお知らせします。
●メンテナンス後に作業の完了を入力すると、作業の日付が履歴として保存されます。
(この情報は次回のメンテナンス時期を算出する基準になります)
NPM-TT2 EJM1EJ-MB-02M-01
作業の周期・内容と履歴情報の確認
メンテナンスの周期が
80 %に達すると
「メンテナンスメ
ニュー」ボタンが黄色
点滅で表示される。
2-1-1-2
6
メッセージを確認して
■メンテナンス履歴を
確認するとき
B
1
3
5
4
3
4
5
2
警告欄が点灯してい
る項目を選ぶ
(稼働時間を押す)
作業内容を確認する
メンテナンス後
B
の後 の後
3 4
2 1 2
A
有寿命部品交換画面に切替え
●画面切替え
A
A
NPM-TT2 EJM1EJ-MB-02M-01
概要
周期別定期点検項目 １
24時間ごとの定期点検
140時間ごとの定期点検
2-1-2-1
周期別に点検、給脂する箇所と内容を表しています。
電源の欄は、｢ON｣＝電源ONにて点検を実施、｢OFF｣＝電源OFFにて点検を実施、｢－｣＝電源ON、OFFの
いずれでも点検が実施できることを意味します。
■タイプ共通
No.
対象ユニット 点検・給脂箇所 電源 点検・給脂内容
所要
時間
[分]
参照
1
本体部
メインエア圧
(圧力計)
ON
エア圧の確認
(始業時)
3 4-1-1
真空ポンプ供給圧(圧力計)
真空破壊圧(圧力計)
清掃ブロー圧(圧力計)
部品排出ボックス
-
清掃(終業時)
3 4-2-1
2
13連供給ユニット 空テープボックス内部
-
清掃(終業時)
1 4-2-2
■その他(オプション)
No.
対象ユニット 点検・給脂箇所 電源 点検・給脂内容
所要
時間
[分]
参照
1
トレイフィーダー くず受けボックス
-
清掃(終業時)
1 4-2-3
2
トレイフィーダー
パレット
(1点当り)
パレット
-
清掃・点検
(終業時)
2 4-3-1
3
交換台車 空テープボックス内部
-
清掃(終業時)
1 4-2-2
■タイプ共通
No.
対象ユニット 点検・給脂箇所 電源 点検・給脂内容
所要時
間
[分]
参照
1
タッチパネル タッチパネル面
OFF
清掃
35-1
2
基板コンベヤー 基板下受けブロック
OFF
清掃
10 5-3
3
マルチ認識カメラ カバーガラス
OFF
清掃
55-4
4
13連供給ユニット
フィーダーテーブル
‐
清掃
15 5-5
コネクター 点検
15 5-7
5
基板下受けブロック
(標準)
基板下受けブロック
OFF
清掃
10 5-3
点検時間(分) ＝ 6 + 1 x (13連供給ユニット数)
点検時間(分) ＝ 1 x (トレイフィーダー数) + 2 x (パレット数) + 1 x (交換台車数)
点検時間(分) ＝ 28 + 30 x (13連供給ユニット数)
メンテナンス
編
2-1-2
