N7201A653J - 第97页
NPM- TT2 EJM1EJ-MB-02 M-01 2-1-6 -12 スロット トレイフィーダーマガジン トレイフィーダー引出部 トレイフィーダーパレット パレット テーブル表面 リニアガイド リニアガイド カムブロック カムプレート ( 内側 )
NPM-TT2 EJM1EJ-MB-02M-01
2-1-6-11
シングルトレイフィーダー本体
概要
ユニット別定期点検箇所 ７
＜その他＞
（オプション)
くず受けボックス
メンテナンス
編
2-1-6

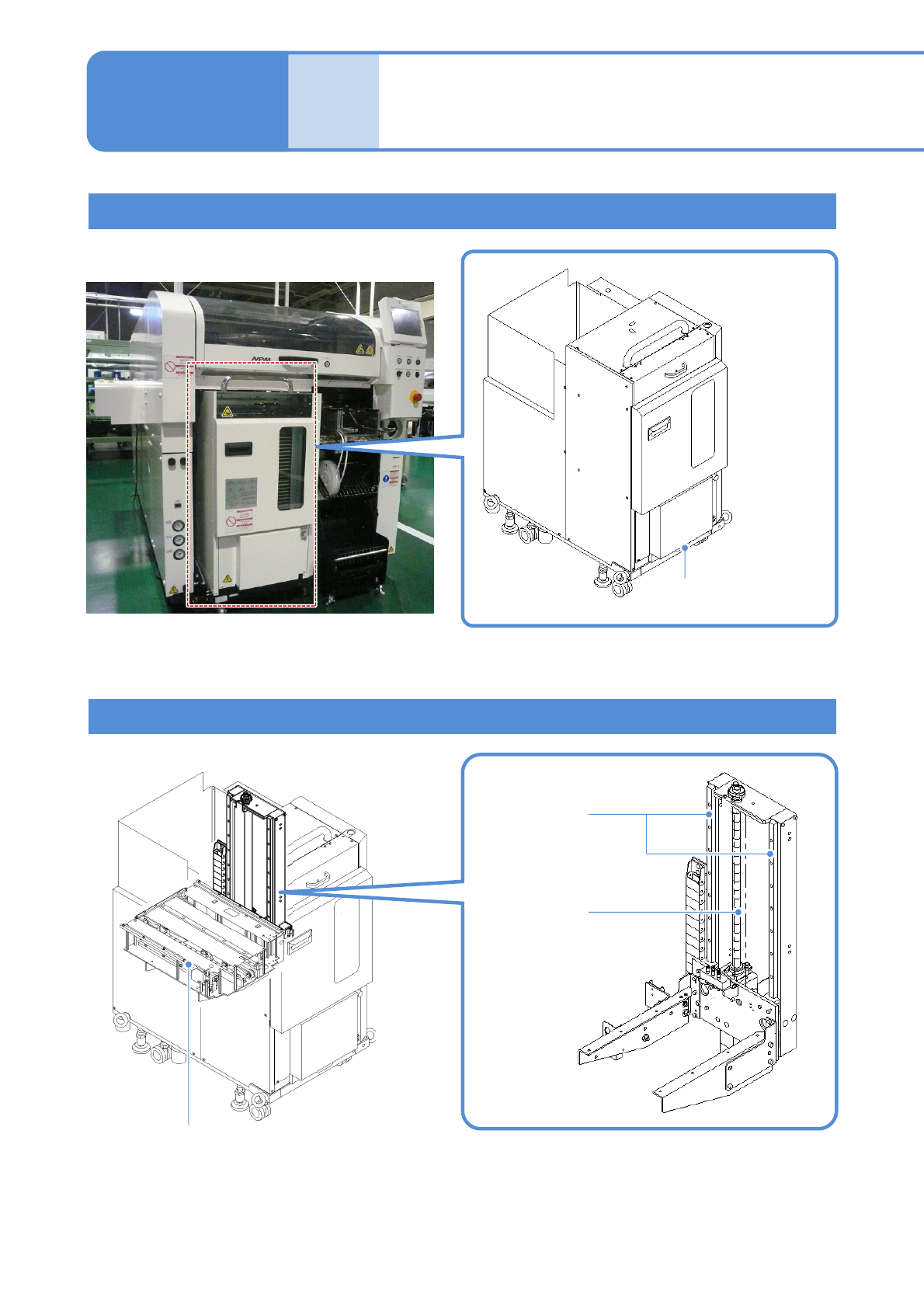

シングルトレイフィーダー リフト部
ボールねじ
リニアガイド
トレイフィーダー引出部
NPM-TT2 EJM1EJ-MB-02M-01
2-1-6-12

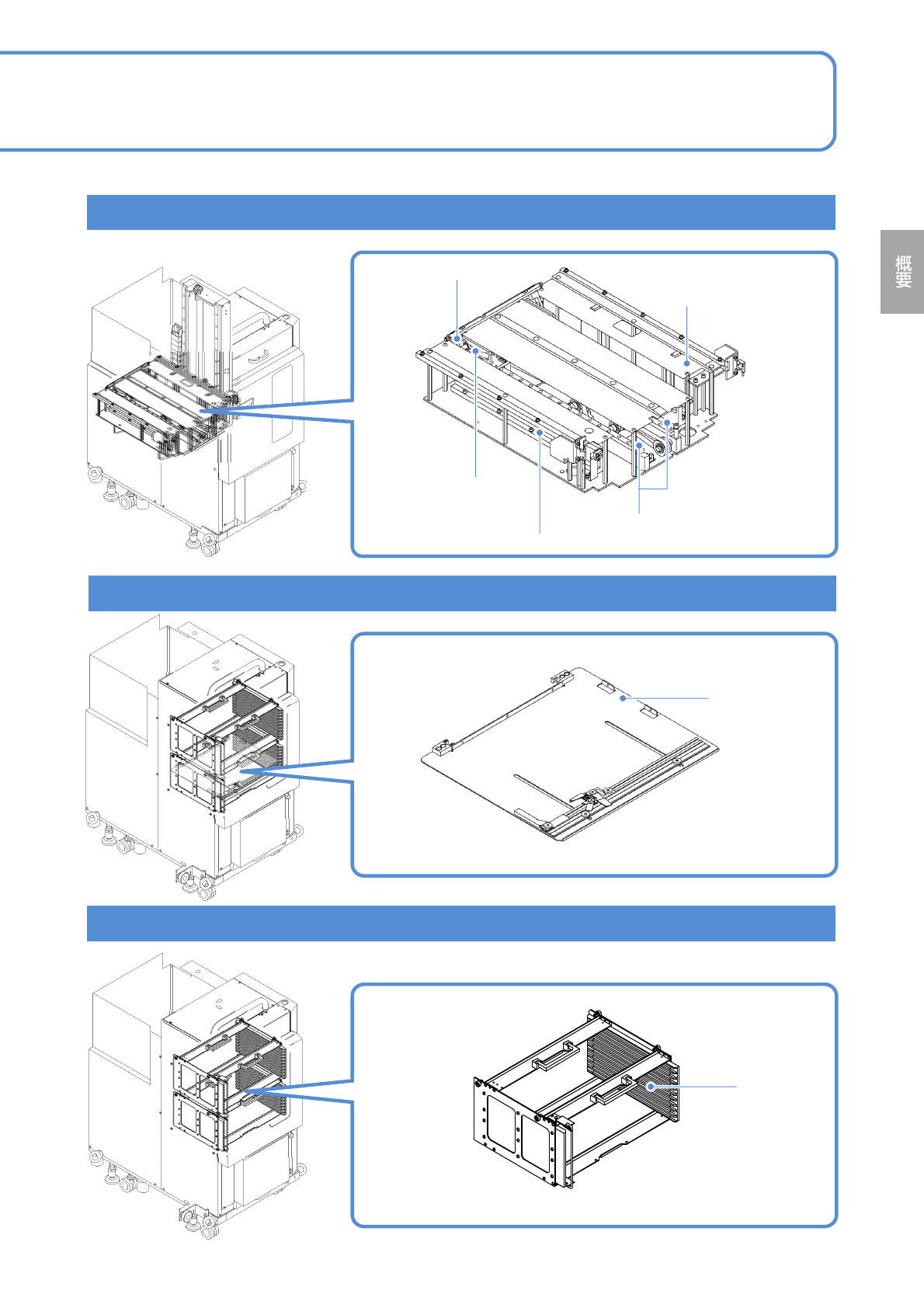

スロット
トレイフィーダーマガジン
トレイフィーダー引出部
トレイフィーダーパレット
パレット
テーブル表面
リニアガイド
リニアガイド
カムブロック
カムプレート(内側)
NPM-TT2 EJM1EJ-MB-02M-01
2-1-6-13
概要
ユニット別定期点検箇所 ８
＜その他＞
(オプション)
メンテナンス
編
2-1-6
下受けピン自動交換
前側・後側
基板下受けブロック
(自動交換用)
■下受けピン用ノズルチェン
ジャー
■下受けピン(自動交換用)
ノズル反射板
ノズルフランジ上面
(2Dコード部)
ノズルテーパー面
ノズル内部
ノズル先端部
(吸着パッド)
■下受けピン用ノズル
1100ノズル
(3ノズルヘッド用)
100ノズル
(8ノズルヘッド用)
■基板コンベヤー
