72 Mechanical Drawings 177080 Issue 1 Screen Depth Adjuster F E D C B A 6 5 4 3 2 1 E F 9 8 7 1 2345678 9 PROJECTION D C B A DRAWN APPROVED DATE C COPYRIGHT DO NOT SCALE SCALE TITLE DRAWING NUMBER 2001 BOM NUMBER ITEM PA…

100%1 / 88
Mechanical Drawings 71

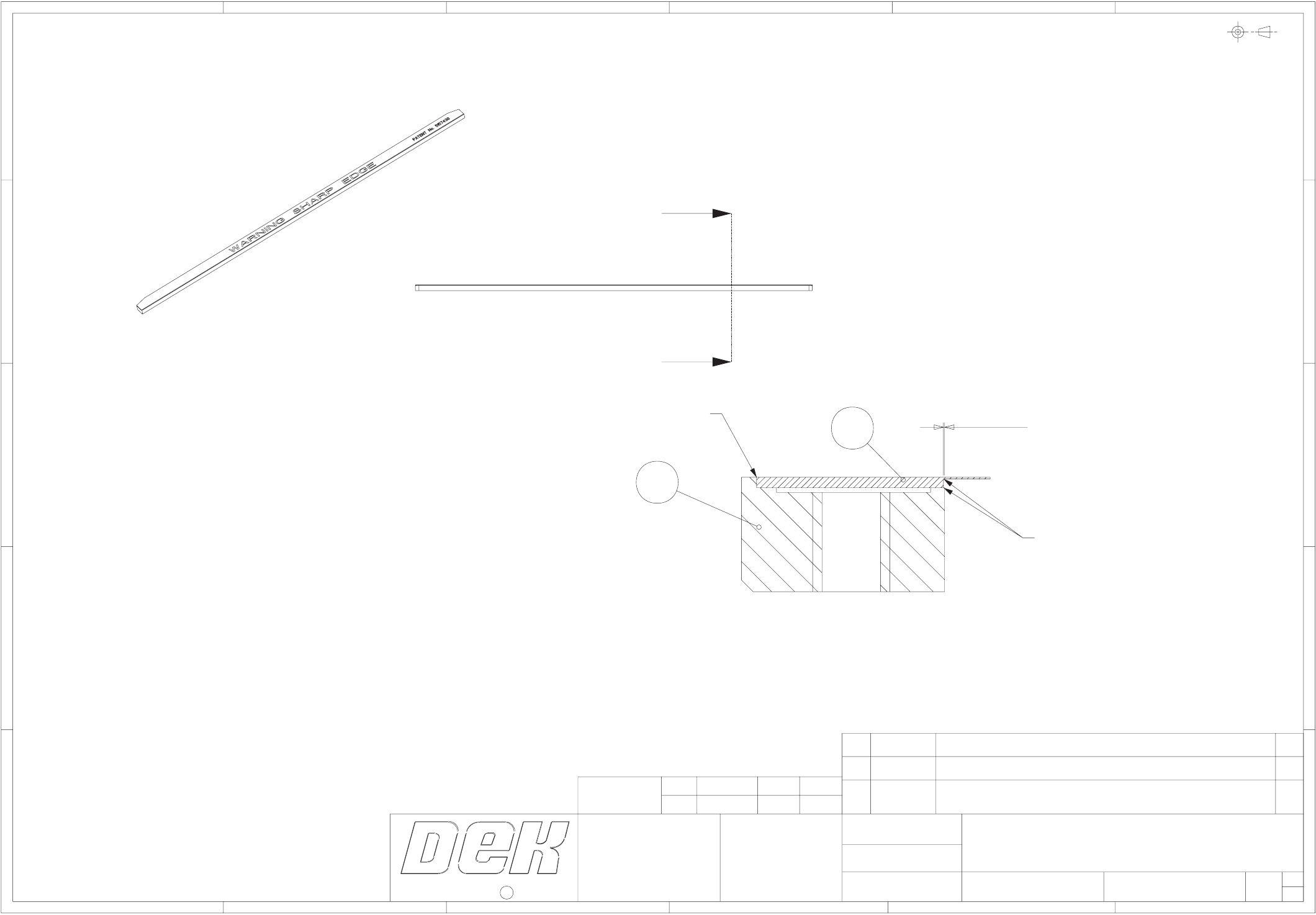

177005 Issue 1 Foil Assy - 340mm GA
A
B
C
D
REMOVE ALL BURRS & SHARP EDGES
456
1
2
3
456
1
2
3
A
B
C
E
E
PROJECTION
D
DRAWN
APPROVED
DATE
C
COPYRIGHT
DO NOT SCALE
SCALE
TITLE
DRAWING NUMBER
2000
BOM NUMBER
A
A
0.05
THIS DRAWING AND THE COPYRIGHT
IN IT, IS THE PROPERTY OF
DEK PRINTING MACHINES LIMITED
IT MAY NOT BE COPIED, REPRODUCED,
PUBLISHED OR DISCLOSED IN WHOLE
OR IN PART WITHOUT OUR WRITTEN
CONSENT.
1:2
A HAMLIN
DWG^GA^FOIL ASSY^340 mm
19-Sep-01
177005
177061
SH 1
OF 1
A
2
ITEM PART NO. DESCRIPTION QTY.
1
177006 FIXING BLOCK^FOIL^^340 1
2
177007 FOIL^^^340 1
LATEST
ISSUE
No. DATE DCR INITIAL
02 09-Oct-01 27027 AH
NOTES:
1. TAPPED HOLES TO BE COVERED WITH SELF ADHESIVE LABEL
PART NO. 145136 BEFORE APPLYING ADHESIVE.
2. PARTS TO BE BONDED USING 3M SCOTCH-WELD DP460 ADHESIVE,
DEK PART NO. 112104, IN ACCORDANCE WITH PLP188.
3. REMOVE ANY EXCESS ADHESIVE.
SECTION A-A
SCALE 10:1
SEE NOTE 3
SEE NOTE 3
2
1
72 Mechanical Drawings

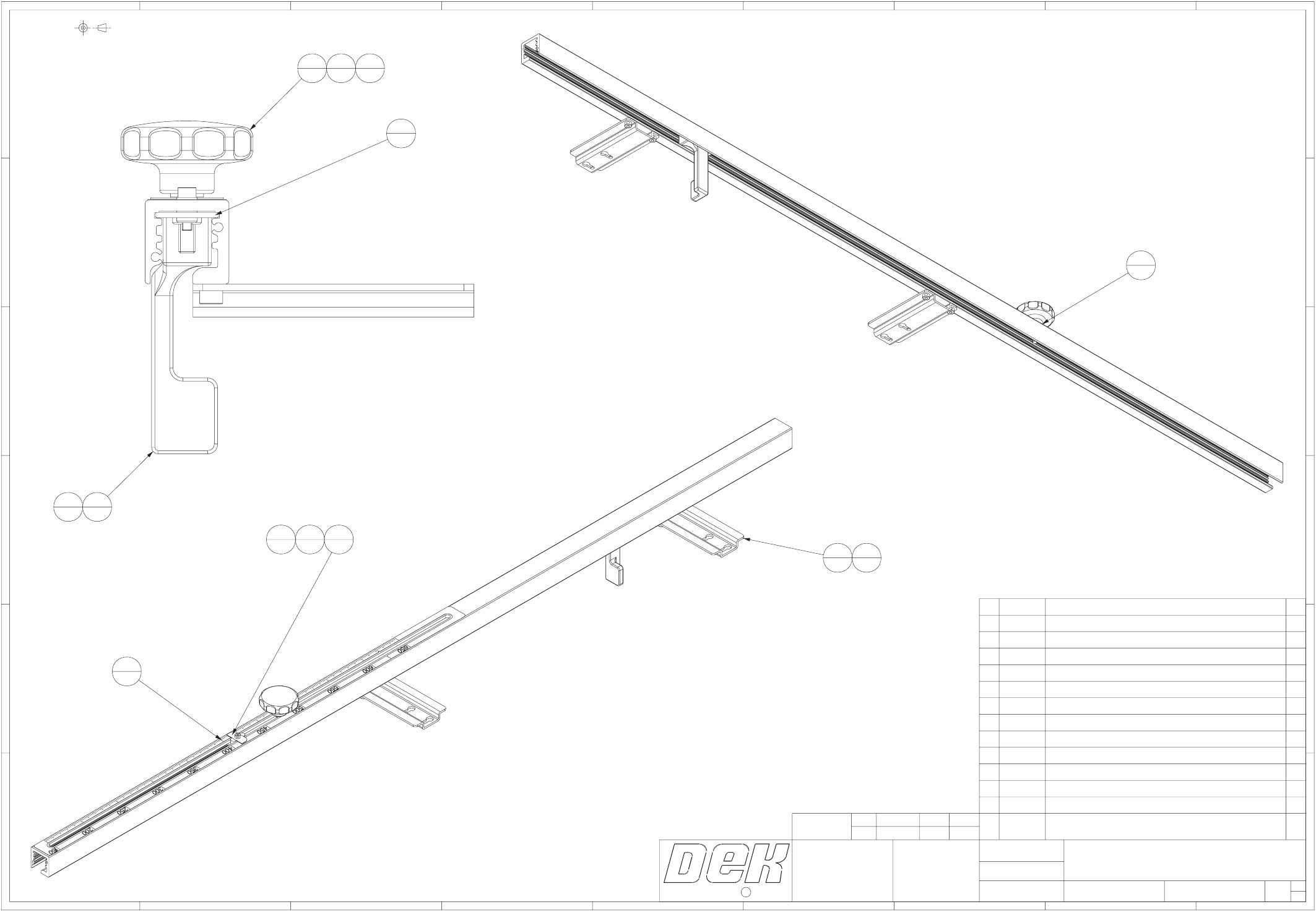

177080 Issue 1 Screen Depth Adjuster
F
E
D
C
B
A
654321
E
F
987
123456789
PROJECTION
D
C
B
A
DRAWN
APPROVED
DATE
C
COPYRIGHT
DO NOT SCALE
SCALE
TITLE
DRAWING NUMBER
2001
BOM NUMBER
ITEM PART NO. DESCRIPTION QTY.
1
163306 BRACKET^SCREEN DEPTH ADJUSTER 2
2
163404 SCREEN STOP 1
3
177081 GUIDE TUBE 1
4
177082 GUIDE STRIP 1
5
177089 SCALE^SCREEN DEPTH ADJUSTER 1
6
177090 SPACER^POINTER 1
7
177091 POINTER^SCREEN DEPTH ADJUSTER 1
8
177092 STAR GRIP 1
9
700102 SCREW M3X10 CAP HD ST.ST 1
10
700108 SCREW M4X6 CAP HD ST.ST 4
11
700401 SCREW M3X6 CSK.SLTD.M/C ST.ST 4
12
700603 WASHER M5 PLAIN FORM A ST.ST 1
13
700689 WASHER M5 BLACK PLASTIC 1
LATEST
ISSUE
No. DATE DCR INITIAL
01 05-Nov-01 ... WF
THIS DRAWING AND THE COPYRIGHT
IN IT, IS THE PROPERTY OF
DEK PRINTING MACHINES LIMITED
IT MAY NOT BE COPIED, REPRODUCED,
PUBLISHED OR DISCLOSED IN WHOLE
OR IN PART WITHOUT OUR WRITTEN
CONSENT.
3:5
WFRANKE
SCREEN DEPTH ADJUSTER
05-Nov-01
177080
177079
SH 1
OF 1
A
1
SCALE 2:1
5
1
6
1
7
1
9
1
1
2
3
1
10
4
2
1
4
1
8
1
11
4
12
1
13
1
Mechanical Drawings 73

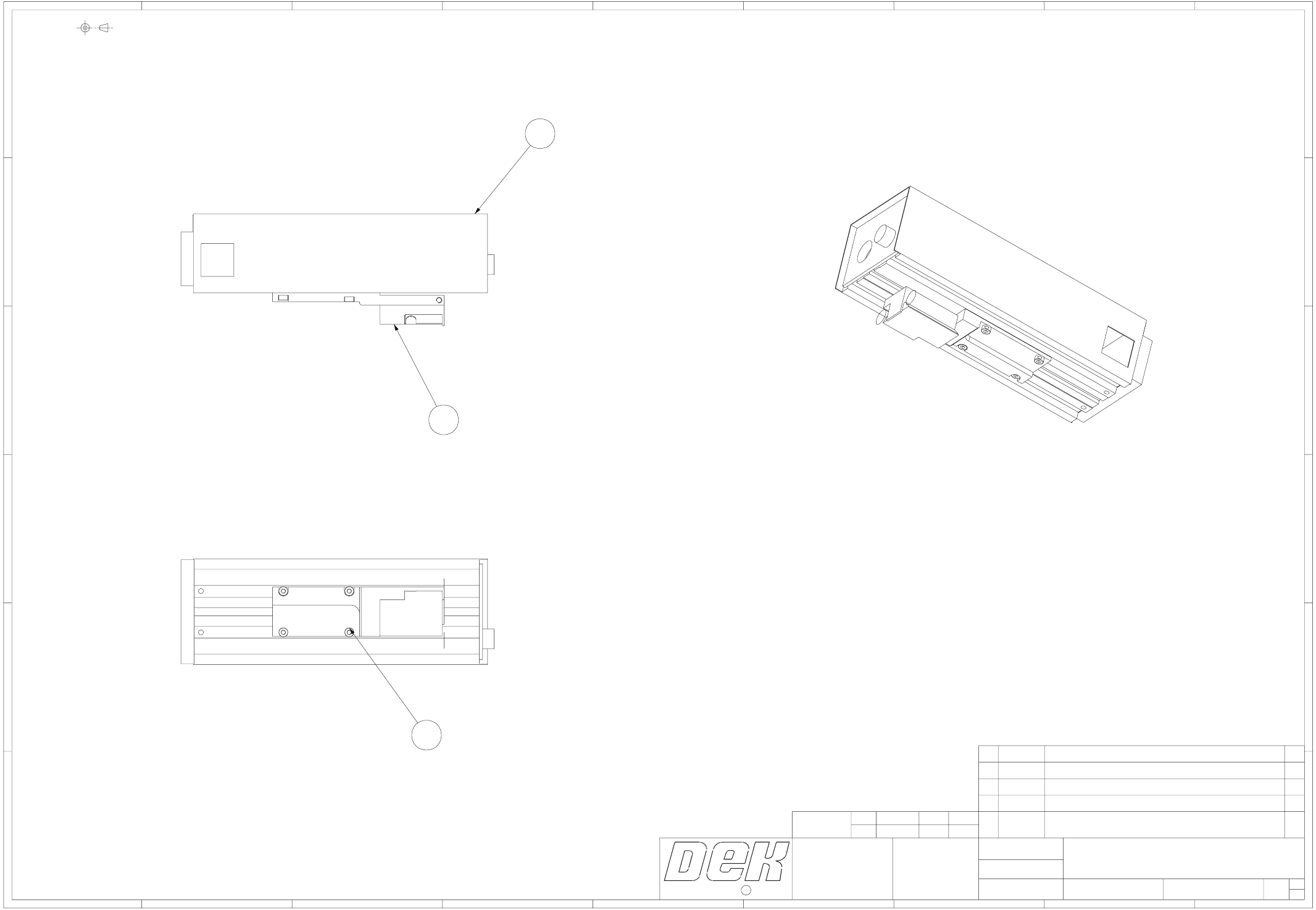

181055 Issue 1 BOM Camera Assy Graphite
F
E
D
C
B
A
654321
E
F
987
123456789
PROJECTION
D
C
B
A
DRAWN
APPROVED
DATE
C
COPYRIGHT
DO NOT SCALE
SCALE
TITLE
DRAWING NUMBER
2002
BOM NUMBER
ITEM PART NO. DESCRIPTION QTY.
1
145230 SOFTWARE CAMERA, MOUNT 1
2
155826 CAMERA WITH S/W CONTROLLED LIGHTING 1
3
700100 SCREW M3X6 CAP HD ST.ST 4
4 144860 LOCTITE, PINK
LATEST
ISSUE
No. DATE DCR INITIAL
01 12-Sep-02 27136 M
THIS DRAWING AND THE COPYRIGHT
IN IT, IS THE PROPERTY OF
DEK PRINTING MACHINES LIMITED
IT MAY NOT BE COPIED, REPRODUCED,
PUBLISHED OR DISCLOSED IN WHOLE
OR IN PART WITHOUT OUR WRITTEN
CONSENT.
1:1
MORT
BOM CAMERA ASSY GRAPHITE
12-Sep-02
181055
181054
SH 1
OF 1
A
1
NOTE. 144860 LOCTITE TO BE USED ON ALL 700100 SCREWS
3
1
2
