SIPLACE S-25 HM / S-27 HM 1 Montageanleitun g für LP-Kamera Multicolor Ausgabe 02/2007 1.5 Vorbereitende Arbeiten 13 1.5 V orbereitende Arbeiten : Öffnen Sie die Schutzhauben. : Entfer nen Sie den Abwurfbehälte r . : Dem…
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.4 Montagesätze, Werkzeug Ausgabe 02/2007
12
1.4 Montagesätze, Werkzeug
1.4.1 Montagesatz "LP-Kamera Multicolor S-25 HM / S-27 HM"
1
1.4.2 Werkzeuge und Prüfhilfsmittel, Verbrauchsmittel
– Bohrmaschine, ggf. Kabeltrommel
(nur für S.25 HM, Herstellungsdatum Sept. bis Dez. 98!)
– Bohrer für Kern-Durchmesser 3,3 mm und Gewindeschneider M4
(nur für S.25 HM, Herstellungsdatum Sept. bis Dez. 98!)
– Staubsauger
(nur für S.25 HM, Herstellungsdatum Sept. bis Dez. 98!)
– Satz Innensechskantschraubendreher
– Seitenschneider
– Abisolierzange
– Ausziehwerkzeug MATE-N-LOK, AMP (Best.Nr.: 876047-1)
– Quetschzange
– EGB-Armband
– Isolierband und wasserfester Folienstift
– Äthylalkohol.
1
Montagesatz "LP-Kamera Multicolor S-25 HM / S-27 HM" Art. Nr.: 00358042-01
2 LP-Kamera Multicolor, Fa. Sticksel, mit je 2 Anschlußkabeln
Art. Nr.: 00355462-01
2 Distanzplatte Art.-Nr. 00348078-01
6 Innensechskantschrauben M3x14, unverlierbar Art.-Nr. 00327105-01
2 LP-(Kamera) Board modular, Fa. Sticksel Art-Nr. 00344490-01
1 Umrüstsatz 50V Spannungsmodul für LP-Kamera S-25 HM / S-27 HM
bestehend aus:
Art.-Nr. 00357863-01
1 Relais RS 30 / 24 VDC GSE 1 A, Fa. Weidmüller Typ 110166 Art.-Nr. 00345646-01
1 Konverter 24V/50V (Universal Beleuchtungskonverter) Art.-Nr. 00349095-01
1 Nachrüst-Kabel 50V Spannungsmodul, bestehend aus: Art.-Nr. 00356979-01
Kabel W1 mit 2 Aderendhülsen und 1 Twin-Aderendhülse
Kabel W2, komplett, mit 1 Aderendhülse
Kabel W3, komplett, mit 1 Aderendhülse
Kabel W4, komplett, mit Aderendhülsen
Kabel W 5, komplett, mit 2 Aderendhülsen
7 Twin-Aderendhülsen 2 x 1,5 mm
2
, Fa. Bürklin
(1 Stück als Reserve) Best.Nr. 18H 7081
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.5 Vorbereitende Arbeiten
13
1.5 Vorbereitende Arbeiten
: Öffnen Sie die Schutzhauben.
: Entfernen Sie den Abwurfbehälter.
: Demontieren Sie die Kopf-Crash-Sicherungen.
: Docken Sie die BE-Wagen ab.
: Schalten Sie die Automaten am Hauptschalter aus, trennen Sie ihn vom Netz, schalten Sie die
Druckluftzuführung an der Drucklufteinheit ab.
: Verschieben Sie die X-Portale jeweils zur Maschinen-Außenseite hin, so daß die Bestückköpfe
gut zugänglich sind.
1.5.1 Umrüstung im Klemmenfeld rechte Seite
HINWEIS:
Vergewissern Sie sich vor dem Start der Umrüstung, um was für ein Klemmfeld es sich bei der
umzurüstenden Maschine handelt
vgl. mit Kapitel 1.5.1, 1.5.3 und 1.5.4. 1

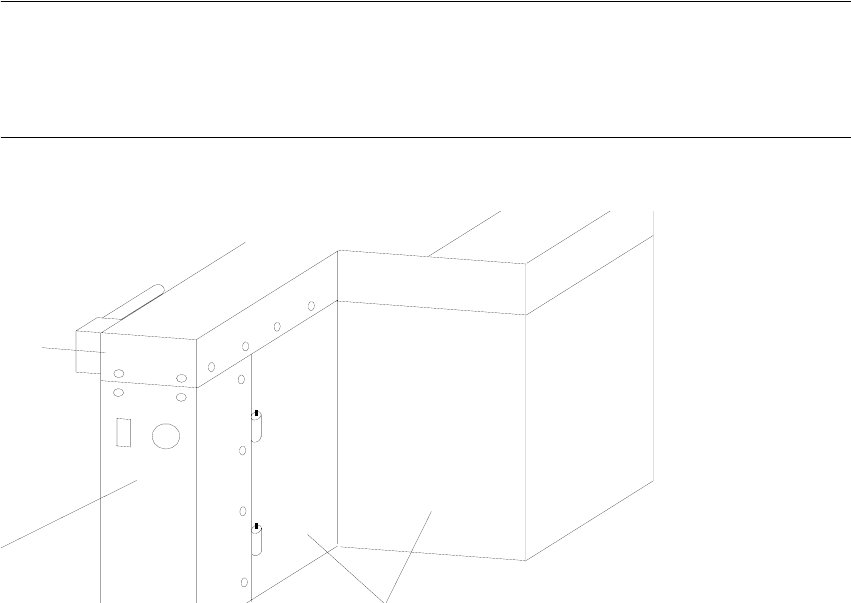

Abb. 1.5.1 Maschinenständertüre (Servoschrank-Klemmenfeld, rechte Seite) öffnen
Legende:
1. Maschinenständertüre
2. Seitenschutz (bleibt montiert)
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.5 Vorbereitende Arbeiten Ausgabe 02/2007
14
: Öffnen Sie die Maschinenständertüre am Klemmenfeld rechte Seite.
: Lösen Sie die Befestigung des Servoeinschubs (Innensechskantschraube M5) und heben Sie
ihn heraus.

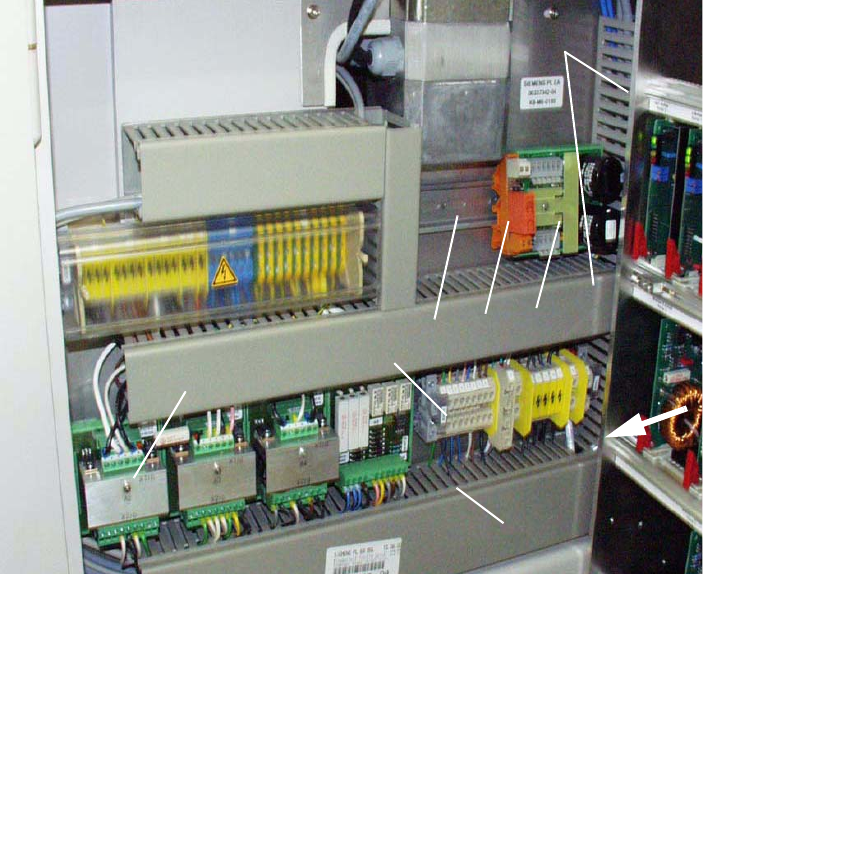

Abb. 1.5.2 Klemmenfeld rechte Seite: X207; Einbauplatz 50 V Spannungsmodul und Relais K1
1
1
1
1
1
1
1 Servoeinschub (ausbauen)
2 Kabelschächte: Abdeckung entfernen
3
Hutschiene (ggf. noch einzubauen),
Befestigung: 2 Scheiben A4,2 und 2 Innensechskantschrauben M4
4 50 V Spannungsreglermodul S-25 HM / F5 HM
5 Relais K1 S-25 HM / F5 HM
6 Klemmenleiste X207
7 Gleichrichtermodul A2
1
2
4
5
3
6
2
7
