1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM 1.5 Vorbereitende Arbeiten Ausgabe 02/2007 22 1.5.4 V erdrahtung S-27 HM mit neuem Klemmfeld : Öffnen Sie den Kabelkana l senkrecht rechts . : Entnehm…
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.5 Vorbereitende Arbeiten
21
1
1

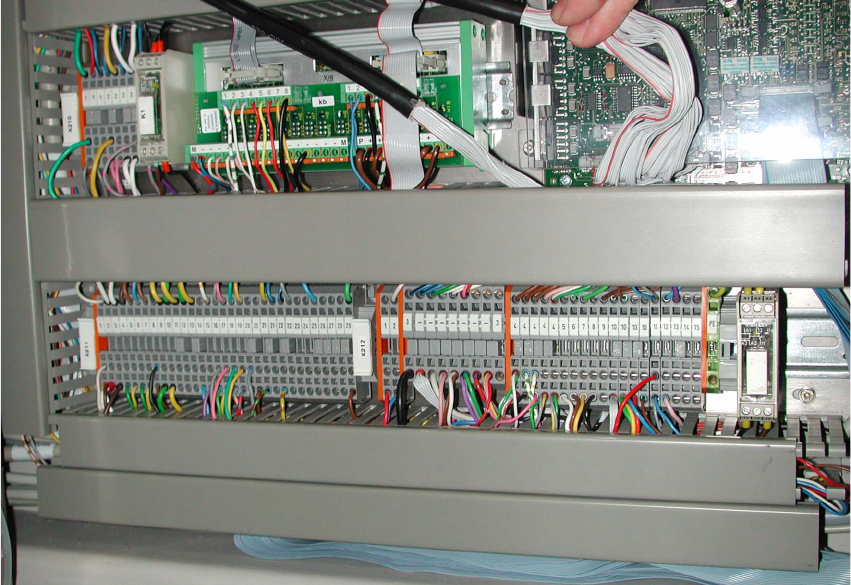

: Beide zusammengefassten grünen und weissen Leitungen auf X212/4 klemmen (+24V).
: Die zusammengefassten blauen und grauen Leitungen auf X212/9 klemmen.
: Blaue Leitung von Kabel 00306880-xx aus Kabelkanal entnehmen und an X212/9 mit einer
Aderendhülse klemmen (+50V).
1
1
1
1
1
1
1
1
1
1
X212/9X212/4
X212/9 aus Kabelkanal
00306880-xx
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.5 Vorbereitende Arbeiten Ausgabe 02/2007
22
1.5.4 Verdrahtung S-27 HM mit neuem Klemmfeld
: Öffnen Sie den Kabelkanal senkrecht rechts.
: Entnehmen Sie die Lüsterklemme mit den Leitungen weiss, blau-schwarz und blau.
1
Abb. 1.14 - 1 Klemmfeld linke Seite
1
: Weisse Leitung aus Lüsterklemme auf X6/6 (GND) klemmen.
: Blau-schwarze Leitung aus Lüsterklemme auf X6/5 (+24 V) klemmen.
: Blaue Leitung aus Lüsterklemme auf X7/1 (+50V) klemmen.
1
1
1
X6/6
X6/5
X7/1
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.5 Vorbereitende Arbeiten
23
1
Abb. 1.14 - 2 Klemmfeld rechte Seite
1
Hier ist keine zusätzliche Verdrahtung notwendig. Die Anschlüsse sind vorverdrahtet. 1
