SIPLACE S-25 HM / S-27 HM 1 Montageanleitun g für LP-Kamera Multicolor Ausgabe 02/2007 1.2 Einbau LP-Board und LP-Kamera Multicolor 25 1.2.1 LP-Kamera (Normallicht) inkl . Schräglichtbeleuchtung ausbauen Führen Sie die f…

1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM

1.2 Einbau LP-Board und LP-Kamera Multicolor Ausgabe 02/2007

1.2 Einbau LP-Board und LP-Kamera Multicolor

Bei S-25 HM könnte es sein, daß die modulare Kopfplatinen-Einheit noch nicht eingebaut ist: 1

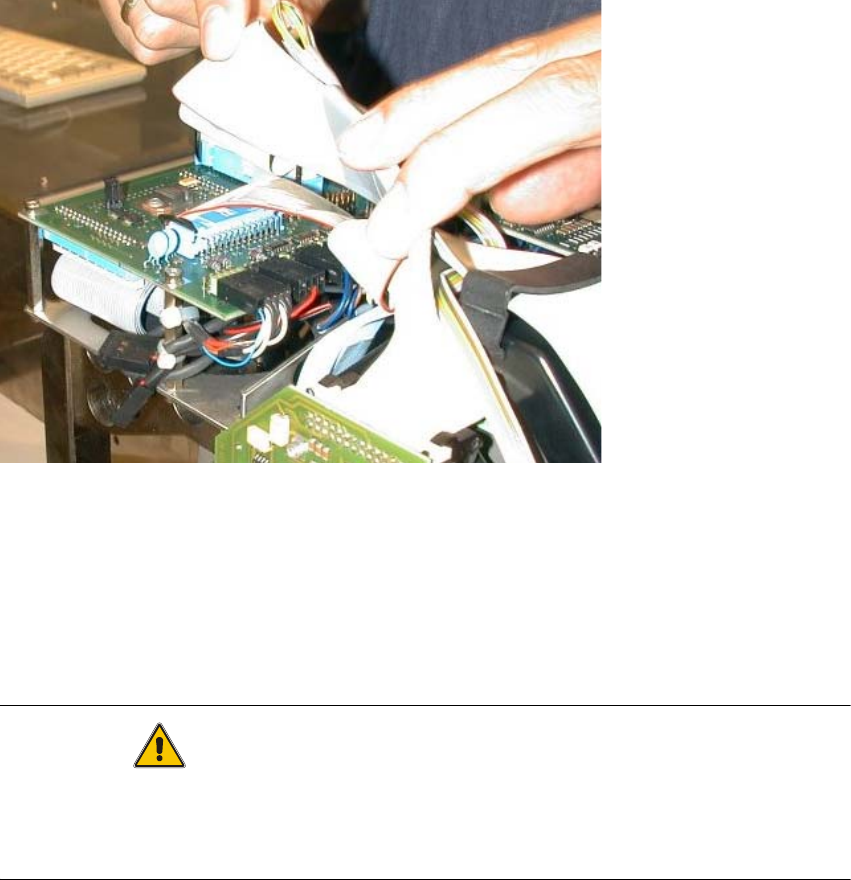

Abb. 1.2.1 Beispiel HS-50: "Umsetzplatine kleine Achse" noch eingebaut (= alte Platinenversion)

: Falls noch die "Umsetzplatine kleine Achse" am Bestückkopf eingebaut ist, rüsten Sie die mo-

dularen Kopfplatinen-Einheit nach. Montagesatz und -anleitung siehe im Kapitel 1.2 "Voraus-

setzungen".

An der S-27 HM ist immer die modulare Kopfplatinen-Einheit eingebaut. 1

VORSICHT

Beachten Sie beim folgenden Umgang mit den Platinen die EGB -Vorschriften.

Stellen Sie sicher, daß keine Schrauben oder sonstige Teile in die Maschine oder den Bestückkopf

fallen !! 1

SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor

Ausgabe 02/2007 1.2 Einbau LP-Board und LP-Kamera Multicolor

1.2.1 LP-Kamera (Normallicht) inkl. Schräglichtbeleuchtung ausbauen

Führen Sie die folgenden Arbeiten an beiden Portalen durch.

Abb. 1.2.2 Kabelbinder lösen, Unterportal-LP-Kamera ausbauen (am Beispiel HS-50)

*) Die Kabelführung für S-25 HM sehen Sie in Abb. 1.6.9. 1

: Entfernen Sie die Bestückkopf-Abdeckungen (je 5 Schrauben lösen).

: Lösen Sie die großen Flachband-Kabel auf dem Bestückkopf.

: Lösen Sie vorsichtig die Kabelbinder entlang des Kabelbaums bis zur Kamera.

: Lösen Sie am "Vision-Board modular" die Steckverbindungen der Unterportal-LP-Kamera

(Normallicht) und - falls vorhanden - der Schräglichtbeleuchtung.

1 Auszubauende Förderer-Abdeckung

2 U-Schiene für Kabelführung *)

3 4 Stück Kabelbinder

4 Auszubauende Unterportal-LP-Kamera (mit Normallicht)

5 Befestigung der LP-Kamera: 3 Innensechskantschrauben M3 x 10

1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM

1.2 Einbau LP-Board und LP-Kamera Multicolor Ausgabe 02/2007

: Falls die optionale Schräglichtbeleuchtung (siehe Abb. 1.6.3) an der Unterportal-LP-Kamera

vorhanden ist, bauen Sie die Schräglichtbeleuchtung zuerst ab, wie folgt:

Abb. 1.2.3 Optionale Schräglichtbeleuchtung ausbauen

: Lösen Sie die Befestigung der Kabelschelle (siehe Abb. 1.6.3 -> 2).

: Halten Sie die Schräglichtbeleuchtung fest:

Lösen Sie die Klemmschraube (Innensechskantschraube M3, siehe Abb. 1.6.3 -> 4) und zie-

hen Sie die Schräglichtbeleuchtung senkrecht nach unten von der Kamera ab.

: Legen Sie die Schräglichtbeleuchtung vorsichtig ab.

: Verwenden Sie als Hilfe einen kleinen Spiegel und halten Sie die LP-Kamera fest:

Lösen Sie von der Unterseite her die Befestigung der LP-Kamera (3 Innensechskantschrau-

ben M3, siehe Abb. 1.6.2 -> 4) und nehmen Sie die LP-Kamera nach unten ab.

: Legen Sie die LP-Kamera vorsichtig ab.

1 Unterportal-LP-Kamera

2 Kabelschelle: Befestigung 1 Innensechskantschraube M3

3 Optionale Schräglichtbeleuchtung

4 Befestigung der Schräglichtbeleuchtung: 1 Klemmschraube (Innensechskantschraube M 3)
