1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM 1.2 Einbau LP-Board und LP-Kamera Multicolor Ausgabe 02/2007 28 Nach Konfiguratio n der Multicolor-LP-Kamera am Linien rechner inkl. Beschreibung der …
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.2 Einbau LP-Board und LP-Kamera Multicolor
27
1.2.2 LP-Kamera Multicolor einbauen

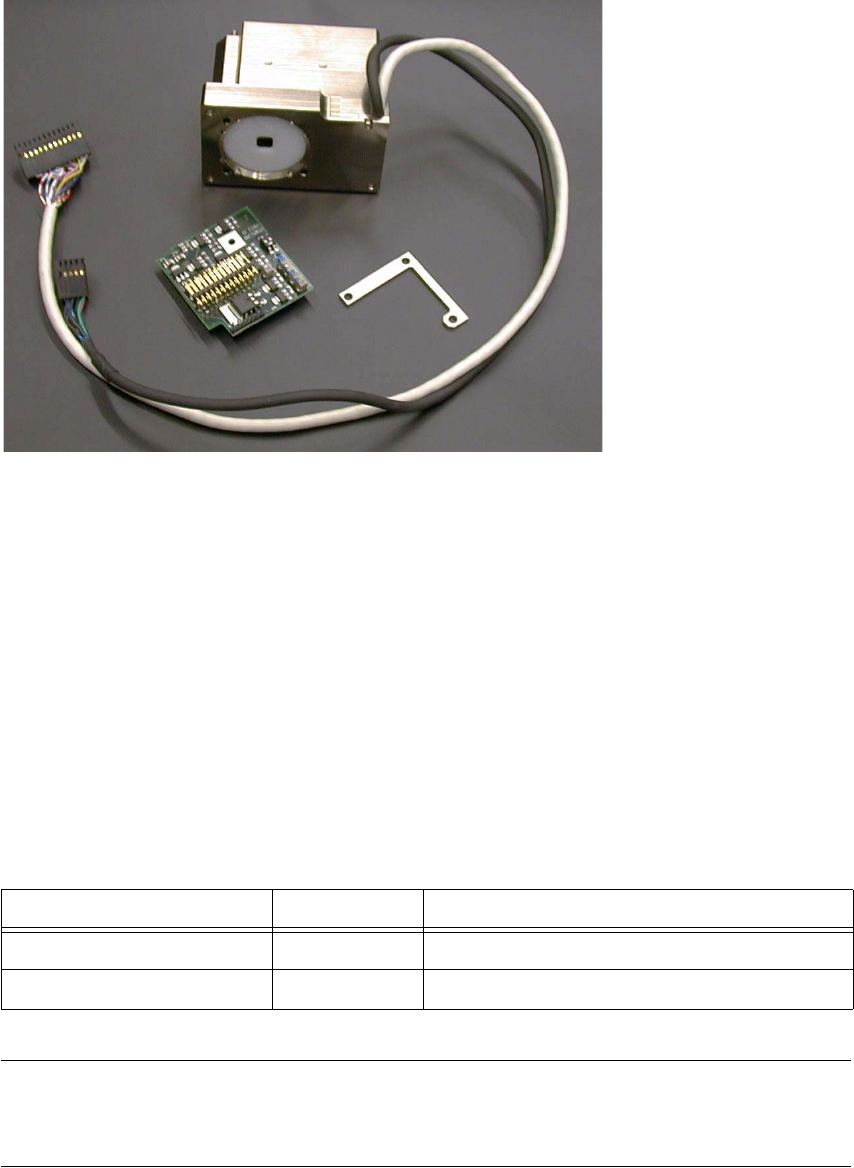

Abb. 1.2.4 LP-Kamera Multicolor komplett mit Distanzplatte (Zwischenstück)
1
: Klären Sie vor dem Einbau der LP-Kamera Multicolor, welche LP- oder Substratdicke bestückt
werden soll. Je nach Dicke muß bei Montage der Kamera die Distanzplatte (Zwischenstück)
aus dem Montagesatz unter die Kamera eingelegt werden oder nicht, um mit der LP-Oberflä-
che dem Fokus möglichst nah zu sein:
HINWEIS:
Bei S-27 HM wird die Distanzplatte immer mit der Multicolor-Kamera eingebaut.
(Maß zwischen Transport-Oberkante und Kameragehäuse-Unterkante = 16 mm). 1
1 Distanzplatte (Zwischenstück) *
2 LP-Kamera Multicolor inkl. Kabel und Stecker *)
3 Befestigung der LP-Kamera Multicolor: 3 Innensechskantschrauben M3 x 14, unverlierbar *)
4 "LP-Board modular" *)
5 Kabel "Beleuchtung", Kamera *) -> Anschluß an X3 an "LP-(Kamera) Board modular"
6 Kabel "Kamera" *) -> Anschluß an X4 an "Vision-Board modular"
LP- oder Substrat-Dicke Fokus Distanzplatte (Zwischenstück) einzubauen
0.3 - 3.4 mm 1.7 mm Ja
1.5 - 4.5 mm 3.2 mm Nein
2
1
3
4
5
6
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.2 Einbau LP-Board und LP-Kamera Multicolor Ausgabe 02/2007
28
Nach Konfiguration der Multicolor-LP-Kamera am Linienrechner inkl. Beschreibung der Leiter-
platte / des Substrats (Eingabe der Dicke) kann zur Kontrolle eine Information am Linienrechner
abgerufen werden (siehe Abschn. 1.3.1). 1
Bei der Arbeit außerhalb der oben angegebenen Bereiche wird in den meisten Fällen noch eine
ausreichende Abbildungsqualtität erreicht.
Systemmarken können bei ausgebauter Distanzplatte noch ausreichend gut erkannt werden. 1
: Stellen Sie die aktuell zu verarbeitende LP- / Substratdicke fest.
: Prüfen Sie anhand der Tabelle oben, ob die Distanzplatte erforderlich ist.
Falls Ja, setzen Sie jetzt die Distanzplatte aus dem Montagesatz der Kamera in richtiger
Drehlage (diese ist bestimmt durch die Bohrungen) auf die Montagefläche der Kamera.
1
: Setzen Sie die LP-Kamera Multicolor, ggf. inkl. Distanzplatte, lagerichtig von unten auf die Ab-
standstücke.
: Schrauben Sie die Kamera mit den 3 unverlierbaren Innensechskantschrauben M 3 x 14 fest.

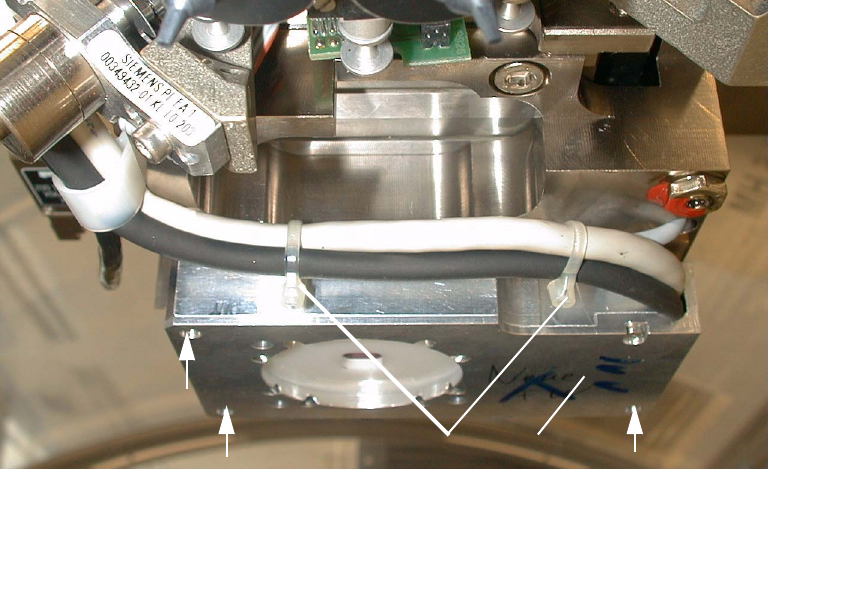

Abb. 1.2.5 LP-Kamera Multicolor montieren (Sicht von schräg unten)
1
1
1
1 LP-Kamera Multicolor
2 Befestigung: 3 Innensechskantschrauben M3 x 14 (unverlierbar)
3 2 Kabelbinder
1
2
2
2
3
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.2 Einbau LP-Board und LP-Kamera Multicolor
29
1.2.3 "LP-Board modular" aus dem Montagesatz einbauen
: Prüfen Sie die laufende Nummer auf dem LP-Board modular. Sie muß mit der Nummer auf der
Multicolor-LP-Kamera übereinstimmen. Beim Einbau muß diese Zuordnung pro Portal erhal-
ten bleiben. Die Position der Nummer sehen Sie in folgender Abbildung:

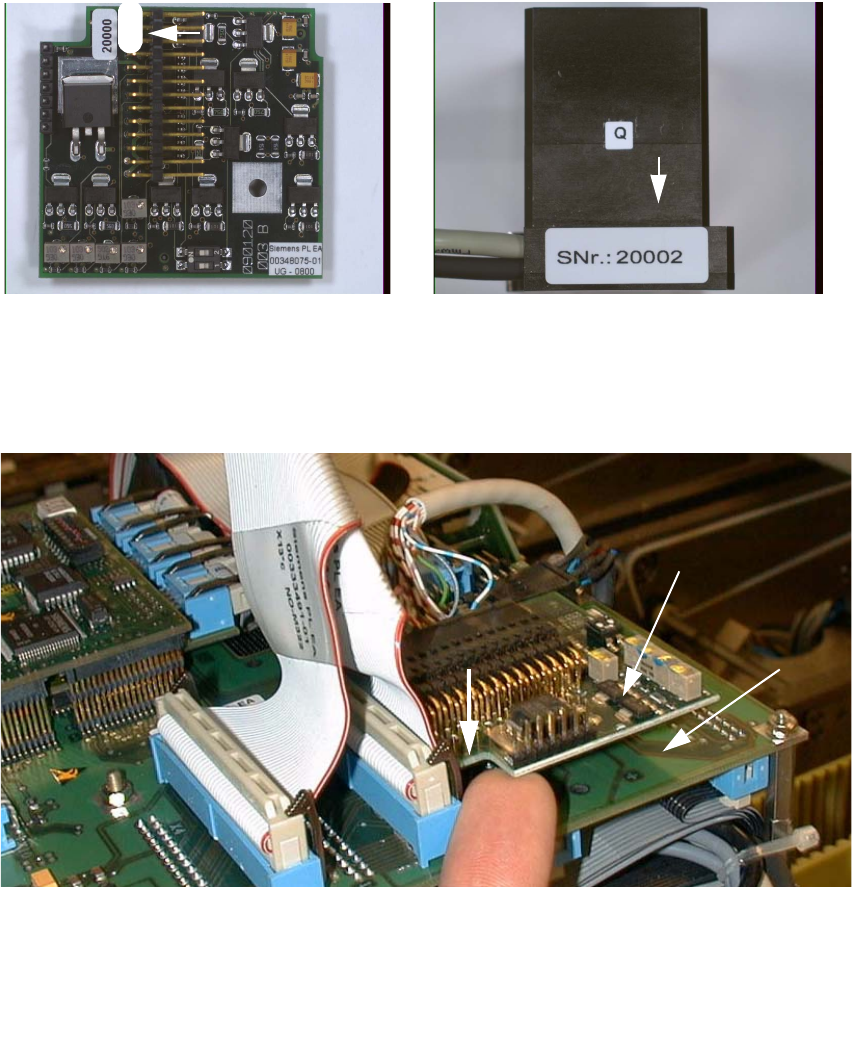

Abb. 1.2.6 Identische laufende Nr. auf LP-Board modular und LP-Kamera Multicolor sicherstellen
: Schrauben Sie die Distanzhalter aus dem Montagesatz auf das "Vision-Board modular".
: Stecken Sie das "LP-Board modular" lagerichtig auf das "Vision-Board modular" auf.
1
Abb. 1.2.7 "LP-Board modular" aus Montagesatz einbauen (am Beispiel HS-50)
: Schrauben Sie das "LP-Board modular" fest.
1 Kopfplatine HS50 komplett (modular)
2 LP-Board modular, Fa. Sticksel
3 Position der Freisparung
20002
3
2
1
