SIPLACE S-25 HM / S-27 HM 1 Montageanleitun g für LP-Kamera Multicolor Ausgabe 02/2007 1.2 Einbau LP-Board und LP-Kamera Multicolor 29 1.2.3 "LP-Board modular" aus dem Montagesatz einbauen : Prüfen Sie die lauf…
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.2 Einbau LP-Board und LP-Kamera Multicolor Ausgabe 02/2007
28
Nach Konfiguration der Multicolor-LP-Kamera am Linienrechner inkl. Beschreibung der Leiter-
platte / des Substrats (Eingabe der Dicke) kann zur Kontrolle eine Information am Linienrechner
abgerufen werden (siehe Abschn. 1.3.1). 1
Bei der Arbeit außerhalb der oben angegebenen Bereiche wird in den meisten Fällen noch eine
ausreichende Abbildungsqualtität erreicht.
Systemmarken können bei ausgebauter Distanzplatte noch ausreichend gut erkannt werden. 1
: Stellen Sie die aktuell zu verarbeitende LP- / Substratdicke fest.
: Prüfen Sie anhand der Tabelle oben, ob die Distanzplatte erforderlich ist.
Falls Ja, setzen Sie jetzt die Distanzplatte aus dem Montagesatz der Kamera in richtiger
Drehlage (diese ist bestimmt durch die Bohrungen) auf die Montagefläche der Kamera.
1
: Setzen Sie die LP-Kamera Multicolor, ggf. inkl. Distanzplatte, lagerichtig von unten auf die Ab-
standstücke.
: Schrauben Sie die Kamera mit den 3 unverlierbaren Innensechskantschrauben M 3 x 14 fest.
Abb. 1.2.5 LP-Kamera Multicolor montieren (Sicht von schräg unten)
1
1
1
1 LP-Kamera Multicolor
2 Befestigung: 3 Innensechskantschrauben M3 x 14 (unverlierbar)
3 2 Kabelbinder
1
2
2
2
3
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.2 Einbau LP-Board und LP-Kamera Multicolor
29
1.2.3 "LP-Board modular" aus dem Montagesatz einbauen
: Prüfen Sie die laufende Nummer auf dem LP-Board modular. Sie muß mit der Nummer auf der
Multicolor-LP-Kamera übereinstimmen. Beim Einbau muß diese Zuordnung pro Portal erhal-
ten bleiben. Die Position der Nummer sehen Sie in folgender Abbildung:
Abb. 1.2.6 Identische laufende Nr. auf LP-Board modular und LP-Kamera Multicolor sicherstellen
: Schrauben Sie die Distanzhalter aus dem Montagesatz auf das "Vision-Board modular".
: Stecken Sie das "LP-Board modular" lagerichtig auf das "Vision-Board modular" auf.
1
Abb. 1.2.7 "LP-Board modular" aus Montagesatz einbauen (am Beispiel HS-50)
: Schrauben Sie das "LP-Board modular" fest.
1 Kopfplatine HS50 komplett (modular)
2 LP-Board modular, Fa. Sticksel
3 Position der Freisparung
20002
3
2
1
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.2 Einbau LP-Board und LP-Kamera Multicolor Ausgabe 02/2007
30

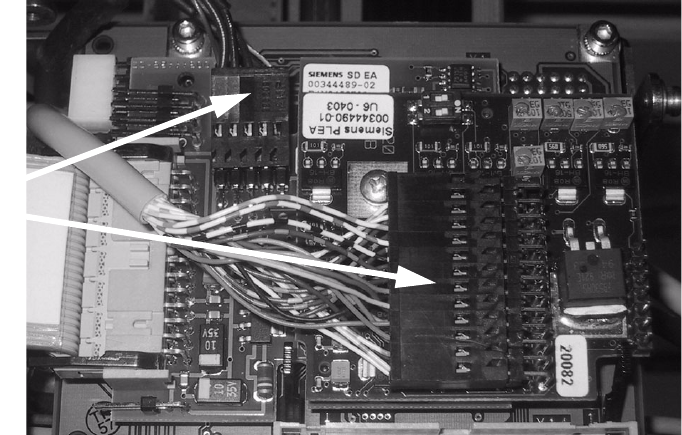

1.2.4 Kabel verlegen, Steckverbindungen an LP- und Vision Board herstellen
: Führen Sie die beiden Kabel der LP-Kamera Multicolor nach oben zu den Kopfplatinen.
: Stecken Sie die Stecker der LP-Kamera Multicolor am "Vision-Board modular" und an dem dar-
über angeordneten "LP-Board modular" an.
: Verlegen Sie die Kabel zugentlastet mit Kabelschellen.
: Stecken Sie die für den Umbau abgesteckten Flachbandkabel an.
1.2.5 Bestückkopf und Maschine komplettieren
: Setzen Sie die vorher abgebauten Abdeckungen wieder auf die Bestückköpfe und schrauben
Sie sie an.
: Setzen Sie die Abdeckungen auf die Kabelschächte.
: Bauen Sie den Servoeinschub wieder ein (Innensechskantschraube M5).
: Verlacken Sie die Schraube mit Schraubensicherungslack.
: Entfernen Sie alle Werkzeuge etc. aus dem Arbeitsbereich des Automaten.
: Montieren Sie die Fördererabdeckungen über den BE-Wagen.
: Schalten Sie die Maschine am Hauptschalter ein. Die Druckluft muß anliegen.
: Docken Sie die BE-Wagen in der vorherigen Zuordnung an.
: Schließen Sie die Maschinenständertüren und alle Türen und Hauben.
Kamerakabel
anstecken
