1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM 1.2 Einbau LP-Board und LP-Kamera Multicolor Ausgabe 02/2007 30 1.2.4 Kabel verlegen, St eckverbindungen an LP- und Vision Board herstellen : Führen S…
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.2 Einbau LP-Board und LP-Kamera Multicolor
29
1.2.3 "LP-Board modular" aus dem Montagesatz einbauen
: Prüfen Sie die laufende Nummer auf dem LP-Board modular. Sie muß mit der Nummer auf der
Multicolor-LP-Kamera übereinstimmen. Beim Einbau muß diese Zuordnung pro Portal erhal-
ten bleiben. Die Position der Nummer sehen Sie in folgender Abbildung:
Abb. 1.2.6 Identische laufende Nr. auf LP-Board modular und LP-Kamera Multicolor sicherstellen
: Schrauben Sie die Distanzhalter aus dem Montagesatz auf das "Vision-Board modular".
: Stecken Sie das "LP-Board modular" lagerichtig auf das "Vision-Board modular" auf.
1
Abb. 1.2.7 "LP-Board modular" aus Montagesatz einbauen (am Beispiel HS-50)
: Schrauben Sie das "LP-Board modular" fest.
1 Kopfplatine HS50 komplett (modular)
2 LP-Board modular, Fa. Sticksel
3 Position der Freisparung
20002
3
2
1
1 Montageanleitung für LP-Kamera Multicolor SIPLACE S-25 HM / S-27 HM
1.2 Einbau LP-Board und LP-Kamera Multicolor Ausgabe 02/2007
30
1.2.4 Kabel verlegen, Steckverbindungen an LP- und Vision Board herstellen
: Führen Sie die beiden Kabel der LP-Kamera Multicolor nach oben zu den Kopfplatinen.
: Stecken Sie die Stecker der LP-Kamera Multicolor am "Vision-Board modular" und an dem dar-
über angeordneten "LP-Board modular" an.
: Verlegen Sie die Kabel zugentlastet mit Kabelschellen.
: Stecken Sie die für den Umbau abgesteckten Flachbandkabel an.
1.2.5 Bestückkopf und Maschine komplettieren
: Setzen Sie die vorher abgebauten Abdeckungen wieder auf die Bestückköpfe und schrauben
Sie sie an.
: Setzen Sie die Abdeckungen auf die Kabelschächte.
: Bauen Sie den Servoeinschub wieder ein (Innensechskantschraube M5).
: Verlacken Sie die Schraube mit Schraubensicherungslack.
: Entfernen Sie alle Werkzeuge etc. aus dem Arbeitsbereich des Automaten.
: Montieren Sie die Fördererabdeckungen über den BE-Wagen.
: Schalten Sie die Maschine am Hauptschalter ein. Die Druckluft muß anliegen.
: Docken Sie die BE-Wagen in der vorherigen Zuordnung an.
: Schließen Sie die Maschinenständertüren und alle Türen und Hauben.
Kamerakabel
anstecken
SIPLACE S-25 HM / S-27 HM 1 Montageanleitung für LP-Kamera Multicolor
Ausgabe 02/2007 1.3 Konfiguration der LP-Kamera Multicolor am LR
31
1.3 Konfiguration der LP-Kamera Multicolor am LR
Die Softwareversion ab 502.01 ist Voraussetzung für den Einsatz der LP-Kamera Multicolor. 1
Die optionale LP-Kamera Multicolor wird im Stationskonfigurator des UNIX Linienrechners ausge-
wählt. Dieser Vorgang kann von der Reihenfolge her entweder vor oder nach der Auswahl der LP-
Kamera Multicolor an der betreffenden Station, im SITEST-Programm 502.xx, erfolgen. 1
: Wählen Sie in der Menüleiste oben: "Dienste".
: Wählen Sie in dem sich öffnenden Pull-down-Menü den Auswahlpunkt:
"Stationskonfiguration".
: Das Fenster zur Auswahl der Maschine wird geöffnet:
Wählen Sie die Maschine aus, an der die optionale LP-Kamera Multicolor installiert wurde.
: Die "Grundansicht Struktureditor" wird automatisch angezeigt.
Die gewählte Maschine wird graphisch, strukturiert nach Portalen (1 bis 2 bzw. 4) und mit den
jeweiligen Unterstrukturen (Förderbereiche, Bestückköpfe, LP-Kameras, Optionen, etc.) ange-
zeigt.

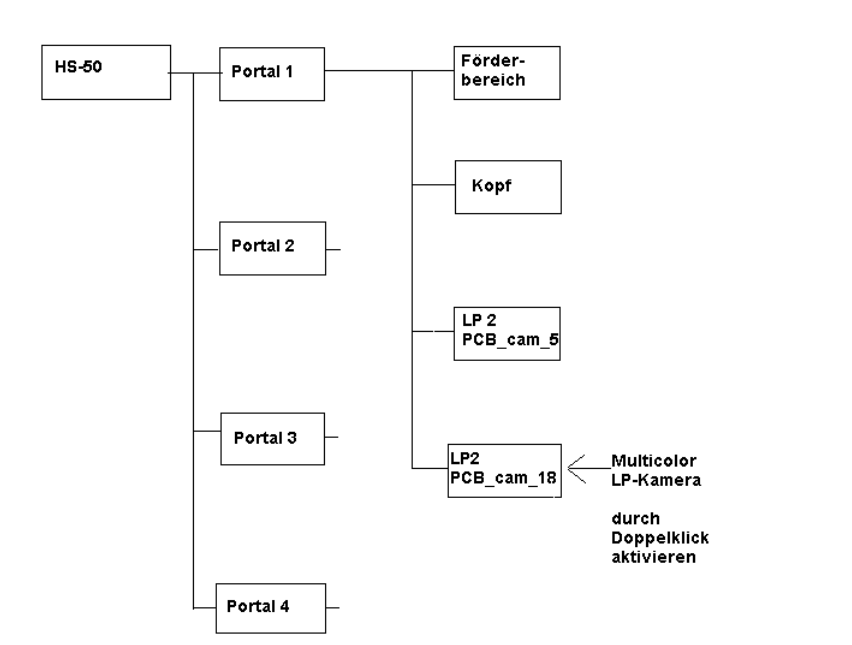

Abb. 1.3.1 Strukturübersicht, Beispiel HS-50
